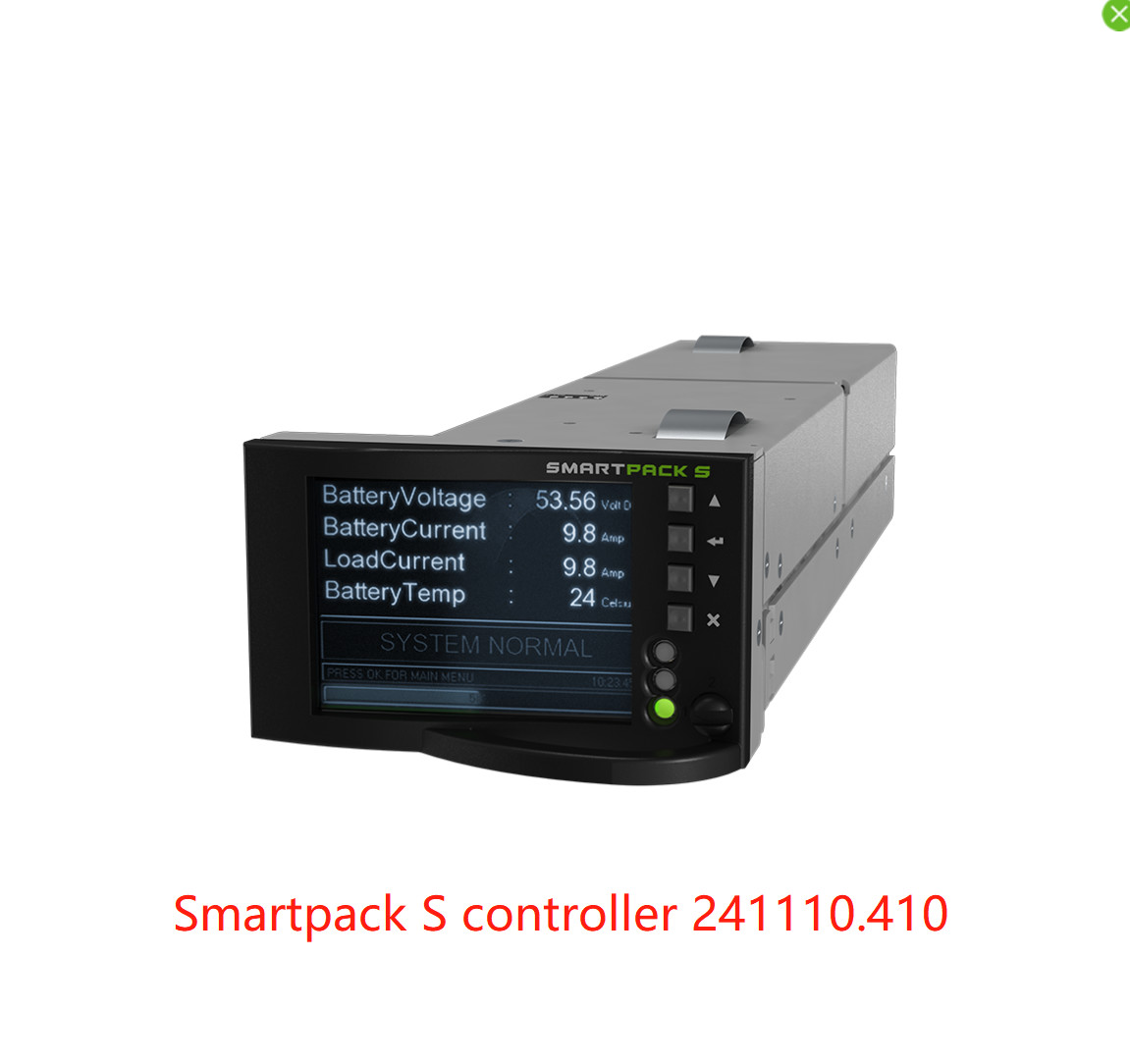

Được thiết kế cho nền tảng hệ thống Flatpack S, Smartpack S tìm thấy vị trí của mình trong nhiều ứng dụng bị hạn chế về không gian. Được sử dụng trong các giá đỡ điện cao 1U, sâu 265mm, Smartpack S cung cấp khả năng giám sát và điều khiển toàn diện của hệ thống 2-3kW chiếm ít hơn 6 lít.
VIỄN THÔNG – DI ĐỘNG / KHÔNG DÂY
· TRẠM GỐC RADIO/ ĐỊA ĐIỂM DI ĐỘNG
· LTE / 4G / WIMAX
· HỆ THỐNG ĂNG-TEN PHÂN TÁN
· BĂNG THÔNG RỘNG
VIỄN THÔNG – CỐ ĐỊNH
· SỢI QUANG / FTTX
· VI BA
· CÁP
· BĂNG THÔNG RỘNG
CÔNG NGHIỆP NGOÀI KHƠI VÀ QUÁ TRÌNH
· HỆ THỐNG AN TOÀN VÀ TỰ ĐỘNG HÓA (SAS)
CƠ SỞ HẠ TẦNG ĐƯỜNG SẮT
· KIỂM SOÁT & BẢO VỆ
· TÍN HIỆU
THÔNG SỐ:
| THÔNG SỐ KỸ THUẬT | ||
| Mô hình | Smartpack S | |
| Mã sản phẩm | 242100.410 | |
| DỮ LIỆU ĐẦU VÀO | ||
| Điện áp (danh định) | 10 - 75 VDC | |
| Tiêu thụ điện năng, tối đa - không có rơ le được cấp điện tối đa - tất cả các rơ le được cấp điện | 3,1W (màn hình ngủ) 5,5W (màn hình bật) | |
| KẾT NỐI HỆ THỐNG - GIÁM SÁT HỆ THỐNG | ||
| Cảm biến điện áp, hỗ trợ điện áp hệ thống | 12 VDC, 24VDC, 48VDC & 60VDC | |
| Cảm biến dòng điện, hỗ trợ shunt | 0 - 20mV và 0 - 60mV | |
| Giám sát cầu chì pin | Công tắc phụ NO/NC, Kéo lên/xuống | |
| Giám sát cầu chì tải | Công tắc phụ NO/NC, Ma trận đi-ốt Kéo lên/xuống | |
| Phát hiện lỗi nối đất | Phát hiện mạch cầu đơn giản | |
| KẾT NỐI HỆ THỐNG - ĐIỀU KHIỂN LVD | ||
| Ngắt kết nối pin | 1 (hỗ trợ chốt hoặc không chốt) | |
| Ngắt kết nối tải | 1 (hỗ trợ chốt hoặc không chốt) | |
| ĐẦU VÀO VÀ ĐẦU RA | ||
| Cấu hình kỹ thuật số, Đầu vào #1-6 | Công tắc phụ: NO/NC | |
| Cấu hình tương tự, Đầu vào #1-4 |
Điện áp tương tự[±0 - 10V] ±Đo dòng điện 4-20mA (thông qua điện trở 470kΩ bên ngoài) Nhiệt độ (đối với đầu dò NTC) |
|
| Cấu hình tương tự, Đầu vào #5-6 | Điện áp tương tự[0-75V] Đo đối xứng | |
| Cấu hình đầu ra, Đầu ra #1-6 (báo động) |
6x Rơ le–Khô/Dạng C Có thể cấu hình Thường Mở/Đóng [Công suất tối đa 75V/2A/60W] |
|
| GIAO DIỆN NGƯỜI DÙNG | ||
| Cục bộ |
Màn hình màu 2.2” TFT 65k độ phân giải QVGA 4 phím |
|

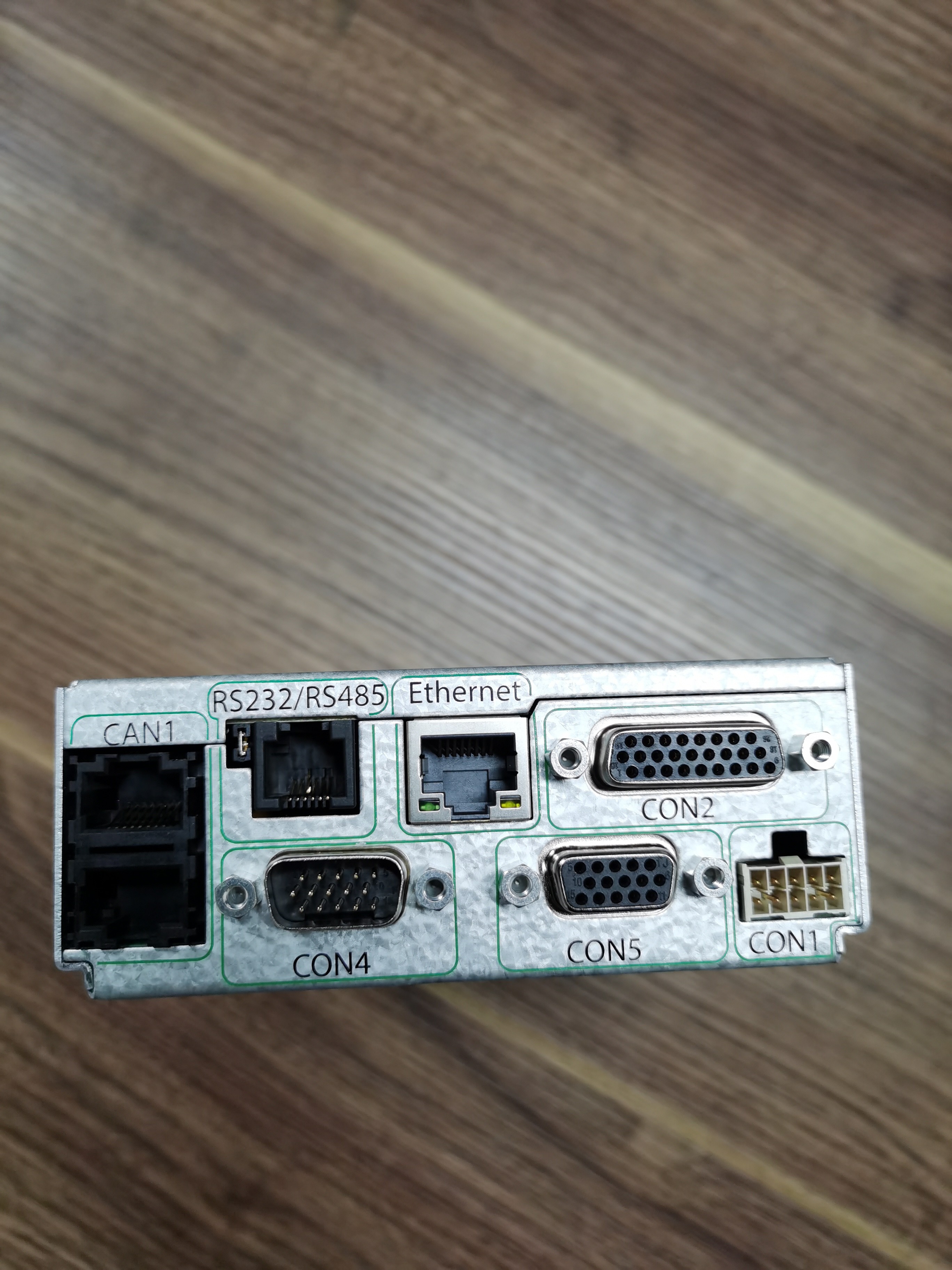

| Cổng Ethernet |
10/100 BASE-T HP Auto MDI/MDI-X Giao thức IP: HTTP / SSL, SNMP v3, MODBUS TCP và pComm UDP (PowerSuite) |
|
| Cổng nối tiếp |
RS-232 và RS-485 trên đầu nối RJ11 Giao thức nối tiếp: MODBUS RTU, Báo cáo Gọi lại Modem/SMS (PSTN hoặc GSM), COMLI, CSCP và pComm (PowerSuite) |
|
| THÔNG SỐ KỸ THUẬT CHUNG | ||
| Kích thước (RxCxS) | 72,2 x 43,0 x 220,7mm (2,8 x 1,7 x 8,7”) | |
| Phạm vi nhiệt độ | Hoạt động -20 đến +65˚C (-40 đến 149˚F) | |
| TIÊU CHUẨN THIẾT KẾ | ||
| An toàn điện | UL 60950-1-3rd phiên bản, EN 60950-1-3rd phiên bản | |
| EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1 / -2 / -3 / -4 FCC Phần 15 Phần phụ 109 |
|
| Hàng hải*) | DNVGL-CG-03391) | |
| Môi trường |
ETSI EN 300 019: 2-1 (Lớp 1.2), 2-2 (Lớp 2.3) & 2-3 (Lớp 3.2) Tuân thủ ROHS |
|
| 1)Chỉ hợp lệ cho mã sản phẩm 242100.410M | ||
So sánh Giám sát Eltek
|
Thiết bị CAN |
Bắt đầu |
Kết thúc |
Số nút |
|
Smartpack |
1 |
14 |
14 |
|
Smartpack 2 Basic |
1 |
10 |
10 |
|
Smartpack 2 Master |
11 |
14 |
4 |
|
Smartnode |
17 |
30 |
14 |
|
Giám sát pin |
33 |
46 |
14 |
|
Giám sát tải |
49 |
62 |
14 |
|
Giám sát linh hoạt |
65 |
78 |
14 |
|
Giám sát I/O |
81 |
94 |
14 |
|
Giám sát nguồn điện |
97 |
110 |
14 |
