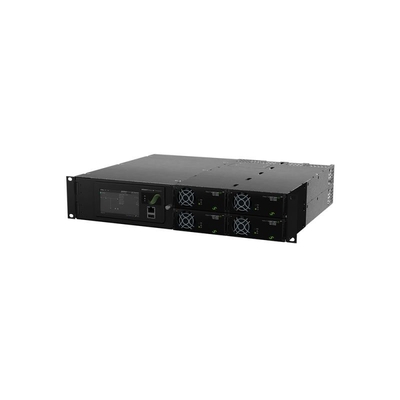

Hệ thống tích hợp Eltek Recterter 2U 6kVA 6 kVA AC & 4,8 kW DC với Smartpack R CTOR0402
Các ứng dụng :
Hệ thống tích hợp rectiverter 2U 19 inch có thể được sử dụng làm đầu ra AC & DC số lượng lớn trong các ứng dụng công nghiệp khi cần sao lưu 230 /115Vac và 110Vdc.
Tổng công suất đầu ra cho cả AC và DC được giới hạn ở tổng 8KW, giới hạn đầu ra AC và DC có thể được đặt theo tải được kết nối, trong đó giới hạn cho tải AC được đặt ở mức tối đa 6kVA và đối với tải DC ở mức tối đa 4KW, 8KW .
Là các tùy chọn bổ sung, phép đo và tín hiệu có thể được mở rộng rộng rãi với các nút CAN màn hình I/Q hoặc màn hình Flexi.
VIỄN THÔNG-DI ĐỘNG/ KHÔNG DÂY
· LTE/4G/WiMAX
· Hệ thống anten phân tán
· Băng thông rộng
· Trạm cơ sở vô tuyến / trang web di động
ĐIỆN TIỆN ÍCH
· Thiết bị đóng cắt hạ thế & cao thế
· Trạm biến thế & trạm phụ
· Kiểm soát & bảo vệ
· Hệ thống SCADA
CƠ SỞ HẠ TẦNG ĐƯỜNG SẮT & METRO
· Kiểm soát & bảo vệ
· Tín hiệu
Dữ liệu kỹ thuật:
| người mẫu | 8 kW, 230 VAC |
| dòng sản phẩm | CIOR0402.1xxx |
| DỮ LIỆU ĐẦU RA AC | |
| Điện áp (mặc định) / (phạm vi điều chỉnh)1) | 230VAC / 200-240VAC |
| Tần số (chế độ biến tần – mặc định) | 50 Hz (thích ứng) |
| Tần số (chế độ biến tần – có thể cài đặt) | 50 Hz, 60 Hz hoặc 50/60 Hz được đồng bộ hóa lần cuối (thích ứng) |
| Công suất cực đại (liên tục/quá tải <15s) | 4800 W (6000 VA) / 8000 VA |
| Dòng điện tối đa (liên tục/quá tải <15s) | 26 CÁNH TAY / 34,8 CÁNH TAY |
| Hành trình nhanh hiện tại (tối đa) (20ms) | 128 A (6 x danh nghĩa) |
|
Giữ (Điện áp giảm) (trước khi chuyển sang ắc quy) |
5 mili giây |
| THD | < 1,5 % ở tải điện trở |
| Sự bảo vệ | Cầu chì chữ L, Cắm nóng, Biến trở |
| DỮ LIỆU ĐẦU RA DC | |
| Điện áp (mặc định) / (phạm vi điều chỉnh) | 122,5VDC / 97-145VDC |
| Công suất (đầu vào @nominal tối đa) | 4800W2) |
| Dòng điện (tối đa @VOUT ≤ 108 VDC) | 44,4 MỘT2) |
| Chia sẻ hiện tại (tải 10 - 100%) | ±5 % dòng điện tối đa từ 10 đến 100 % tải |
| Sự bảo vệ | Chống đoản mạch, Ngắt quá điện áp, Đảo ngược cực tính và Cầu chì |
| DỮ LIỆU ĐẦU VÀO | |
| Điện áp đầu vào AC Mains (phạm vi / Ngắt kết nối LV) | 185-275 VAC / 170 VAC |
| Dòng điện xoay chiều (tối đa - tùy thuộc vào loại mô-đun) | 32,8-46 CÁNH TAY 3) |
| Tần số (mặc định: phạm vi đồng bộ hóa) | 47-53 & 57-63Hz |
| Tần số (có thể cài đặt: phạm vi đồng bộ hóa) | 47-53 Hz, 57-63 Hz hoặc cả hai (thích ứng) |
| Hệ số công suất / THD | > 0,99 khi tải 70% trở lên / < 3,5 % |
| Điện áp DC danh định / phạm vi mở rộng4) | 102-145VDC / 90-102VDC |
| Dòng điện một chiều (tối đa) | 50 A / 72 A khi quá tải (15 giây) |
| tính năng đầu vào |
Cầu chì L và N, Cắm nóng, Varistor Đầu vào AC đầu vít riêng lẻ 4 mm2cho L, N & PE (4x một pha) |
| TÙY CHỌN | |
| Điều khiển và giám sát (thiết bị chính) | Smartpack2 Cảm ứng |
| Điều khiển và giám sát (đơn vị cơ bản) | Smartpack2 Basic hoặc Basic Industrial |
| Bộ điều khiển CÓ THỂ nút | I/O Monitor T2 hoặc Fleximonitor (có hộp Relay) |
| phân phối điện xoay chiều | Đầu ra AC đầu vít riêng lẻ 10 mm2cho L, N & PE (1 pha một pha) |
| phân phối DC | Kết nối số lượng lớn DC trên bu lông 2x M6 |
| THÔNG SỐ KỸ THUẬT KHÁC | |
| Hiệu quả | > 96 % (chế độ điện lưới), > 95 % (chế độ biến tần) |
| Nhiệt độ hoạt động | -40 đến +55 °C (-40 đến +131 °F), độ ẩm 5-95 % RH không ngưng tụ |
| Nhiệt độ bảo quản | -40 đến +85 °C (-40 đến +185 °F), độ ẩm 0-99 % RH không ngưng tụ |
| Kích thước [Rộng x Sâu x Cao]5) | 482 x 400 x 89 mm (2U) (19 x 15,7 x 3,5 inch) |
| Cân nặng | 9,4-9,9 kg (20,7-21,8 lbs) |
| TIÊU CHUẨN THIẾT KẾ | |
| an toàn điện | EN 60950-1, EN 62040-1 An toàn UPS |
|
EMC |
ETSI EN 300 386 V2.1.1, FCC CFR 47 Phần 15 EN 62040-2 EN 61000-6-1/-2/-3/-4/-5 |
|
Môi trường |
ETSI EN 300 019: 2-1 (Loại 1.2), 2-2 (Loại 2.3) & 2-3 (Loại 3.2) Điều kiện vận hành bình thường theo IEC 62040-3:2011 khoản 4.2.Các điều kiện hoạt động khác theo IEC 62040-3:2011 khoản 4.3, phải được tư vấn Tuân thủ RoHS 3 (2015/863/EU) và WEEE (2008/98/EC) |
