Eltek Nguồn cấp dữ liệu số lượng lớn Công nghiệp Telecom Nguồn IBF AC / DC với đầu ra 24-220 VDC Hệ thống nguồn 2KW-16KW (Phần số: CIO20405.xxx
Hệ thống cung cấp lõi nguồn 19 inch
Bộ cấp nguồn công nghiệp số lượng lớn (IBF) được thiết kế cho các hệ thống có đầu ra 24-220VDC, công suất đầu ra từ 2-16KW.
Lõi nguồn được xây dựng xung quanh bộ nối lại Flatpack2 và được thiết kế cho các ứng dụng như thiết bị đóng cắt, viễn thông, hệ thống chiếu sáng và báo động khẩn cấp,
Thiết kế nhỏ gọn và cách lắp đặt đơn giản khiến nó trở thành một gói cung cấp điện 19 inch mạnh mẽ.
Thiết bị IBF có thể được sử dụng như một hệ thống độc lập hoặc như một thiết bị tích hợp vào hệ thống IBB của chúng tôi cùng với bộ chỉnh lưu Flatpack2.
CÁC TÍNH NĂNG CHÍNH:
• THIẾT KẾ NHỎ GỌN
• CÀI ĐẶT ĐƠN GIẢN
• ĐẦU VÀO VAC 85-300
• NHÀ LÊN ĐẾN 8 NGƯỜI CHỈNH SỬA
• 2-16 KW ĐẦU RA
• ĐẦU RA THỨC ĂN SỐ LƯỢNG LỚN
• TỐI ĐA 300 A ĐẦU RA DC
• ĐỒ HỌA 3.2 ”TFT
• ETHERNET CHO TỪ XA
• GIẢI PHÁP SNMP VỚI TRAPS
• 6 ĐẦU RA KỸ THUẬT SỐ
• 6 ĐẦU VÀO KỸ THUẬT SỐ
• TUÂN THỦ TOÀN CẦU
• CÔNG NGHỆ PATENTED HE
CÁC ỨNG DỤNG
TIỆN ÍCH ĐIỆN
• Thiết bị đóng cắt điện áp thấp & cao
• Máy biến áp & trạm biến áp
• Sản xuất và phân phối điện
• Kiểm soát và bảo vệ
• Hệ thống Scada
• Thiết bị thông tin liên lạc
HẠ TẦNG ĐƯỜNG SẮT & METRO
• Kiểm soát và bảo vệ
• Báo hiệu
• Hệ thống an toàn
VIỄN THÔNG-DI ĐỘNG / KHÔNG DÂY
• LTE / 4G / WiMAX
• Hệ thống ăng ten phân tán
• Băng thông rộng
• Trạm cơ sở vô tuyến / địa điểm di động
Dữ liệu kỹ thuật:
| THÔNG SỐ KỸ THUẬT | ||||||
| Người mẫu | IBF-AC / DC-1PR-Std.Basic | IBF-AC / DC-2PR-Std.Basic | IBF-AC / DC-1PR-Ind.Basic | IBF-AC / DC-2PR-Ind.Basic | ||
| Phần số | CIO20405.xxx | CIO20806.xxx | CIO20405.xxx | CIO20806.xxx | ||
| DỮ LIỆU ĐẦU VÀO | ||||||
| Điện áp (phạm vi) | 85 - 300 AC | |||||
| Bảo vệ chống sét lan truyền | OVP Lớp 2 | |||||
| Bảo vệ đầu vào AC Mạng TN | 3 * 25 A MCB (đơn cực) | 3 * 40 A MCB (đơn cực) | 3 * 25 A MCB (đơn cực) | 3 * 40 A MCB (đơn cực) | ||
| Mạng CNTT bảo vệ đầu vào AC | 1 * 32 A MCB (ba cực) | 1 * 63 A MCB (ba cực) | 1 * 32 A MCB (ba cực) | 1 * 63 A MCB (ba cực) | ||
| Bảo vệ đầu vào trong bộ chỉnh lưu | Cầu chì riêng trong mô-đun chỉnh lưu | |||||
| Sự liên quan |
Đầu nối vít riêng 6 mm2 Thiết bị đầu cuối vít PE, tối đa 6 mm2và vấu cáp M5 trực tiếp vào khung máy |
|||||
| DỮ LIỆU ĐẦU RA | ||||||
| Điện áp (mặc định) | 24-125 VDC | 24-220 VDC | ||||
| Công suất (tối đa) @ đầu vào danh nghĩa | 8000 W | 16000 W | 8000 W | 16000 W | ||
| Hiện tại (tối đa) @ đầu vào danh nghĩa | Xem trang trước hoặc biểu dữ liệu Flatpack2 hiện hành | |||||
| Đầu ra số lượng lớn không được bảo vệ | • | |||||
| Kết nối đầu ra số lượng lớn | Bu lông M8 | |||||
| Tích hợp pin shunt | • | |||||
| Bảo vệ đầu ra trong bộ chỉnh lưu | Chặn OR-ing FET hoặc cầu chì, Chống đoản mạch & Bảo vệ nhiệt độ cao | |||||
| KIỂM SOÁT VÀ GIÁM SÁT | ||||||
| Đơn vị giám sát | Hệ thống điều khiển Smartpack 2 với tiêu chuẩn cơ bản | Hệ thống điều khiển Smartpack 2 với công nghiệp cơ bản | ||||
| Hoạt động địa phương | Màn hình và các phím, giao diện WEB thông qua trình duyệt tiêu chuẩn | |||||
| Hoạt động từ xa | WebPower (Giao diện WEB, giao thức SNMP và email) | |||||
| Rơ le báo động (Kết nối: kẹp ≤ 1,5 mm2) | 6 x Tiếp điểm trống tiềm năng (NO, NC, C) [Tối đa 75 VDC / 1,0 A] | |||||
| Rơ le báo động (Kết nối: kẹp ≤ 1,5 mm2) | - | 3 x Tiếp điểm trống tiềm năng (NO, NC, C) [Tối đa 300 VDC / 0,1 A] | ||||
| Đầu vào kỹ thuật số | 6x KHÔNG / NC | |||||
| MODBUS | TCP / IP | TCP / IP & RTU | ||||
| Cổng giao tiếp | RJ45 | RJ45, RS232, RS485 | ||||
| Các phép đo đối xứng của pin | - | • | ||||
| Các phép đo hiện tại | Bộ chỉnh lưu, Pin & Dòng tải | |||||
| Báo thức | Báo động điện áp đầu ra thấp và cao (Mức nhỏ và mức chính) Báo động sự cố chạm đất, Báo động nhiệt độ, Báo động ngắt điện đầu vào AC, Báo động ngắt tải & ngắt pin và nhiều hơn nữa | |||||
| CÁC THÔNG SỐ KỸ THUẬT KHÁC | ||||||
| Sự cách ly |
3.0 kVAC - đầu vào đến đầu ra 1,5 kVAC - đầu vào đất 0,5 kVDC- đầu ra đất (1,5 kVDC cho bộ chỉnh lưu 110 & 220 V) |
|||||
| Nhiệt độ hoạt động | -40 đến + 45 ° C (-40 đến + 113 ° F), độ ẩm 5 - 95% RH không ngưng tụ Giảm tỷ lệ công suất đầu ra ở nhiệt độ cao, xem biểu dữ liệu để biết bộ chỉnh lưu áp dụng | |||||
| Nhiệt độ bảo quản | -40 đến + 85 ° C (-40 đến + 185 ° F), độ ẩm 0 - 99% RH không ngưng tụ | |||||
| Kích thước [WxDxH] | 482 * 432 * 222mm (5U) | 482 * 432 * 267mm (6U) | 482 * 432 * 222mm (5U) | 482 * 432 * 267mm (6U) | ||
| Trọng lượng (không có bộ chỉnh lưu) | 17 kg | 16 kg | 17 kg | 16 kg | ||
| TIÊU CHUẨN THIẾT KẾ | ||||||
| An toàn điện | EN 60950-1 | |||||
| EMC |
ETSI EN 300 386 V.1.6.1 EN 61000-6-1 / -2 / -3 / -4 / -5 (Tùy thuộc vào mô-đun) |
|||||
| Môi trường | ETSI EN 300 019, ETSI EN 300 132-2 | |||||

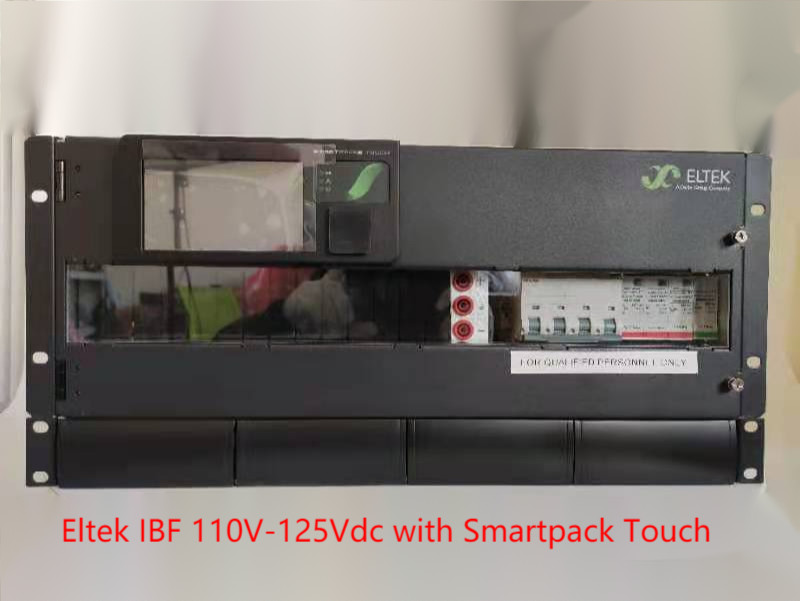

Khung cảnh phía trước:
