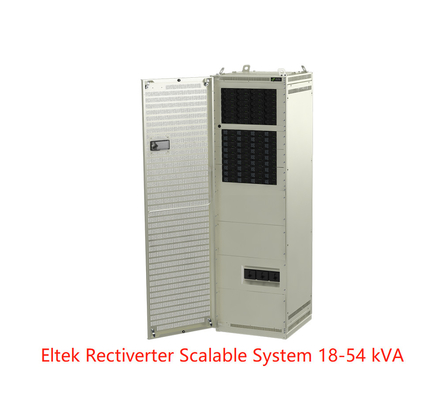

Eltek Recterter Hệ thống trong nhà Hệ thống có thể mở rộng 18-54 kVA với đầu vào A & B, AC tùy chọn (CIEJ3642.xxxx )
Hệ thống dàn lạnh Recterter có khả năng mở rộng cung cấp nguồn dự phòng cho tải 3 pha 400 VAC hoặc 1 pha 230 VAC và nguồn 48 VDC cho tải DC và sạc ắc quy.
Hệ thống dàn lạnh Recterter có khả năng mở rộng cung cấp nguồn dự phòng AC cho tải 3 pha hoặc 230 VAC 1 pha và nguồn 48 VDC để sạc ắc quy và tải DC tùy chọn
Kết hợp với đầu vào B tùy chọn (đầu vào AC kép) giúp loại bỏ sự cần thiết của ATS (Công tắc chuyển tự động) truyền thống. Khi chuyển đổi từ đầu vào A sang B, là một hoạt động liền mạch không bị gián đoạn trên tải AC.
Khi được cấu hình với đầu vào AC kép để sử dụng làm UPS AC, nó được phân loại là - VFI SS 111 theo EN 62040-3
Thông số :
| Mô hình / thông tin đặt hàng | Đầu vào B 54 kVA + 72 kW | ||
| dòng sản phẩm | CIEJ3642.xxxx | ||
| DỮ LIỆU ĐẦU RA AC | |||
| Điện áp (mặc định) / (phạm vi điều chỉnh)1) | 400 VAC 3 pha (Y) / 346-415 VAC | ||
| Tần số (chế độ biến tần mặc định) | 50 Hz (thích ứng) | ||
| Tần số (chế độ biến tần có thể cài đặt) | 50Hz, 60Hz hoặc 50/60Hz được đồng bộ hóa lần cuối (thích ứng) | ||
| Công suất cực đại (liên tục/quá tải (<15s) ) | 43,2 kW (54 kVA) / 72 kVA | ||
| Dòng điện tối đa/pha (liên tục/quá tải (<15s) ) | 78 CÁNH TAY / 104,4 CÁNH TAY | ||
| Dòng điện (tối đa) Hành trình/pha nhanh (20ms) | 380A (6 x danh nghĩa) | ||
| Giữ (Điện áp giảm) (trước khi chuyển sang pin) | > 5 ms @ tải 43,2 kW | ||
| THD | < 1,5 % ở tải điện trở | ||
| tính năng đầu ra |
Mô-đun: Cầu chì trong L và N, Có thể cắm nóng 100 A MCCB, các đầu vít riêng lẻ đầu ra AC 70 mm2 cho L1-L3, N & PE |
||
| DỮ LIỆU ĐẦU RA DC | |||
| Điện áp (mặc định) / (phạm vi điều chỉnh) | 53,5VDC / 43 - 58VDC | ||
| Công suất (đầu vào @nominal tối đa) | 43,2 mã lực 2) | ||
| Dòng điện (tối đa @VOUT ≤ 48 VDC) | 900 MỘT 2) | ||
| Giữ thời gian, công suất đầu ra tối đa | >10ms;VOUT > 41VDC | ||
| tính năng đầu ra |
Bằng chứng đoản mạch, tắt máy quá điện áp Kết nối đầu vào/đầu ra của pin với chốt M10 |
||
| DỮ LIỆU ĐẦU VÀO | |||
| Điện áp đầu vào AC Mains (3 pha Y) | 320-475 VAC, | ||
| Dòng điện/pha AC (ở điện áp đầu ra danh định) (tùy thuộc vào loại mô-đun) | 92-138 CÁNH TAY 4) | ||
| Tần số (mặc định: phạm vi đồng bộ hóa) | 47-53 & 57-63Hz | ||
| Tần số (có thể đặt: phạm vi đồng bộ hóa) | 47-53 Hz, 57-63 Hz hoặc cả hai (thích ứng) | ||
| Hệ số công suất / THD | > 0,99 khi tải 50% trở lên / < 3,5% | ||
| Điện áp DC danh định/phạm vi mở rộng (không quá tải)3) | 45 - 58VDC / 40 - 45VDC | ||
| Dòng điện một chiều (tối đa) | 1152 A / 1620 A khi quá tải (15 giây) | ||
| tính năng đầu vào |
Mô-đun: Cầu chì ở L và N, Có thể cắm nóng, Biến trở, Có thể cắm nóng 160 A MCCB, các đầu vít riêng lẻ đầu vào AC 70 mm2 cho L1-L3, N & PE |
||
| TÙY CHỌN TẢI DC VÀ NGẮT PIN | ẮC QUY | BỘ NGẮT TẢI DC | |
| Các cấu hình có thể (bộ ngắt 2 cực) | 2*1600 A (4*TPS 2 giá đỡ 800-1600 A) | - | |
| Các cấu hình có thể (bộ ngắt 2 cực) | 4*600 A (8*TPS 00 giá đỡ 250-600 A) | - | |
| Các cấu hình có thể (bộ ngắt 2 cực) | 2*600 A (4*giá đỡ TPS 00 250-600 A) | 2*600 A (4*giá đỡ TPS 00 250-600 A) | |
| TÙY CHỌN | |||
| B-Công suất tối đa đầu vào (với FP2 HE, bộ chỉnh lưu 3 kW) | 72 mã lực | ||
| Công tắc Bypass thủ công | 2*160A | ||
| LVBD (1 cực) | 1800 A | ||
| THÔNG SỐ KỸ THUẬT KHÁC | |||
| Hiệu quả | >96% (chế độ điện lưới (AC/AC và AC/DC)), >94% (chế độ biến tần (DC/AC)) | ||
| lớp bảo vệ | IP20 | ||
| Nhiệt độ hoạt động | -40 đến +55°C (-40 đến +131°F), độ ẩm 5 - 95% RH không ngưng tụ | ||
| Nhiệt độ bảo quản | -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ | ||
| Kích thước[WxDxH] / Trọng lượng | 600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) | ||
| TIÊU CHUẨN THIẾT KẾ | |||
| an toàn điện | EN 60950-1, EN 62040-1 An toàn UPS | ||
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Phần 15 EN 61000-6-1 /-2/-3/-4, EN 62040-2 |
||
|
Môi trường |
ETSI EN 300 019: 2-1 (Loại 1.2), 2-2 (Loại 2.3) Các điều kiện hoạt động bình thường theo tiêu chuẩn IEC/EN 62040-3:2011 khoản 4.1 RoHS (2011/65/EU) và tuân thủ WEEE (2002/96/EC) |
||
|
1) Dải điện áp đầu ra được định cấu hình tại nhà máy và có khóa riêng trong khung trên cùng 3) 40 - 45 VDC: giảm hiệu suất - không tăng công suất và tăng điện áp THD trên đầu ra AC. |
2) Tải AC được ưu tiên.tối đacó sẵnCông suất và dòng điện đầu ra DC phụ thuộc vào tải AC tức thời và điện áp đầu vào AC;tức là tối đa 28 ,8kW/600 A ở nguồn AC đầy đủ và đầu vào danh định cho 230VAC. 4) Nếu điện áp DC bị kéo xuống dưới 43V, dòng điện đầu vào có thể tăng trên mức này |
||
lựa chọn 1
Lựa chọn 2

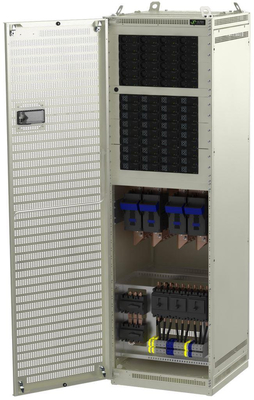

* Tủ Recterter trong nhà với nguồn cấp AC & DC trong một tủ
