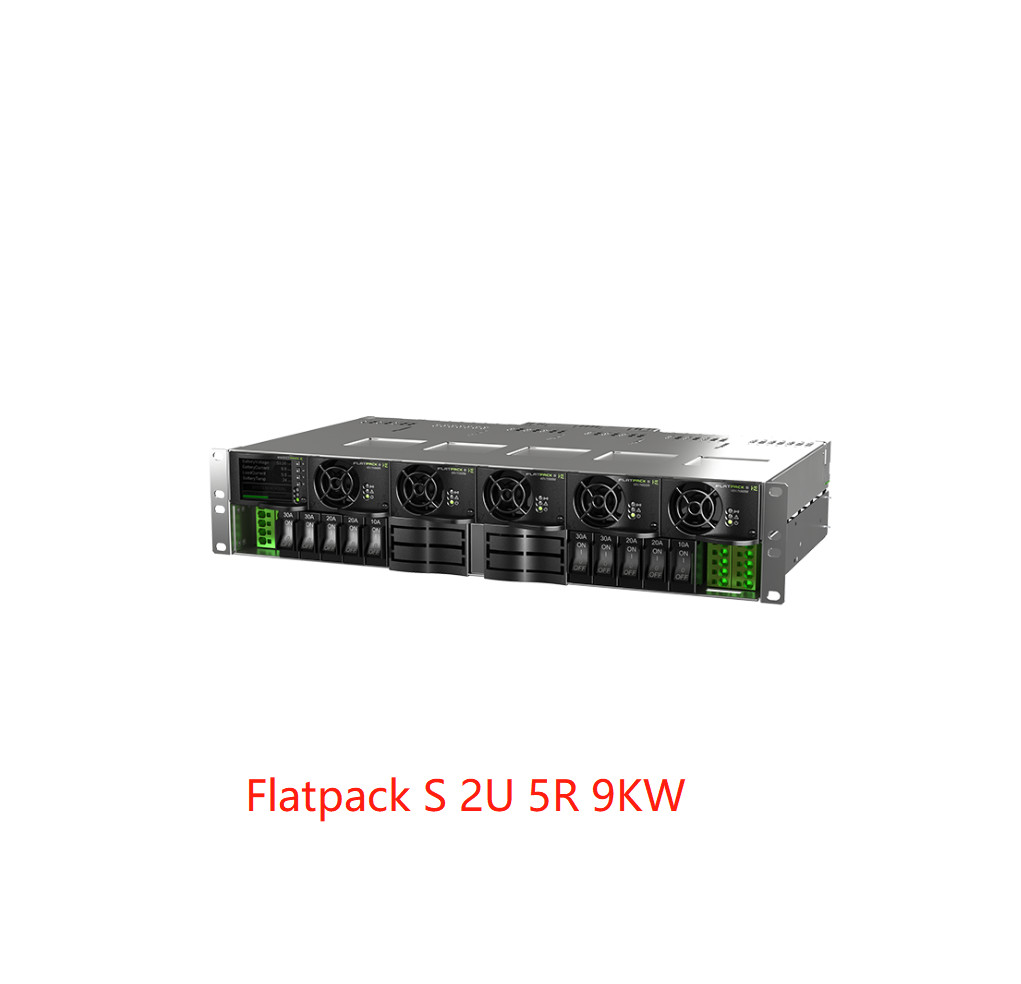

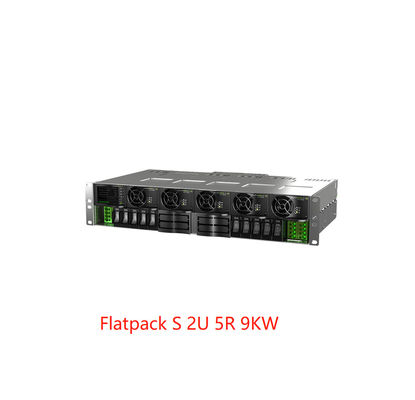

Eltek Flatpack S 2U chiều cao 9KW với Flatpack S 48 / 1800HE 150A (CTOS0502.nnnn)
Hệ thống dày đặc công suất nhỏ này hoàn toàn dựa trên bộ ngắt và bộ chỉnh lưu có thể cắm được và có thể dễ dàng được định cấu hình để phù hợp với ứng dụng yêu cầu của bạn, ngay cả trong thực địa.Sự kết hợp của bộ chỉnh lưu Flatpack S HE và bộ điều khiển Smartpack S đảm bảo hoạt động an toàn, đáng tin cậy và thân thiện với môi trường.
Độ sâu nông làm cho nó phù hợp với hầu hết các tủ và tuyệt vời như một đơn vị thay thế.Và vì tất cả đều dựa trên công nghệ Eltek đã được kiểm chứng rõ ràng, dòng sản phẩm Flatpack S là chìa khóa cho các nhu cầu trong tương lai.
l Hệ thống hoàn chỉnh
l Bộ điều khiển SmartpackS
l Bộ chỉnh lưu hiệu quả cao
l Phân phối pin
l Phân phối tải
Độ sâu hệ thống l 270 mm
chiều cao l 2U
l Bộ chỉnh lưu có thể cắm nóng
l Bộ điều khiển có thể cắm nóng
l Kiểm soát và giám sát nâng cao thông qua cổng ethernet
l 4 vị trí ngắt lớn cho pin và tải
l 10 x 30AMCB phân phối
l Kết nối đẩy vào phía trước
l LVBD
l LVLD (tùy chọn)
Thông số :
| NGƯỜI MẪU | 2BB + 2LB | 2BB + 2LB LVLD | 4BB | |||||
|
Phần số (Hệ thống điện viễn thông được cấu hình) |
CTOS0502.nnnn | CTOS0502.nnnn | CTOS0502.nnnn | |||||
| DỮ LIỆU ĐẦU VÀO | ||||||||
| Điện áp (phạm vi) | 85 đến 305 VAC (45–66 Hz) / 85 đến 250 VDC | |||||||
| Dòng điện tối đa | 21 ARMS | |||||||
| Cấu hình chính | 3x một giai đoạn | |||||||
| Sự liên quan | Kết nối phía sau trên đầu nối Faston (6,3 mm) | |||||||
| DỮ LIỆU ĐẦU RA | ||||||||
| Định mức điện áp | -48 VDC | |||||||
| CE hiện tại tối đa | 150 ADC | |||||||
| UR hiện tại tối đa (UL được công nhận) | 100 ADC | |||||||
| PHÂN PHỐI PIN | ||||||||
| LVBD | Mặc định | |||||||
| Trình ngắt trình cắm (xếp hạng tối đa) | 2x 80 A | 2x 80 A | 4x 80 A | |||||
| Sự liên quan | Kết nối phía sau trên M6 Studs, tối đa 25 mm2 | |||||||
| PHÂN PHỐI TẢI | ||||||||
| LVLD (trên Cầu dao lớn) | n / a | Mặc định | n / a | |||||
| Plug-in Breakers Lớn (xếp hạng tối đa) | 2x 80 A | 2x 80 A | n / a | |||||
| Kết nối Cầu dao lớn | Kết nối phía sau trên M6 Studs, tối đa 25 mm2 | |||||||
| Bộ ngắt trình cắm nhỏ (xếp hạng tối đa) | 10 x 30 A 1) | |||||||
| Kết nối Bộ ngắt plug-in nhỏ | Kết nối phía trước Thiết bị đầu cuối đẩy vào, tối đa 6 mm2 | |||||||
| KIỂM SOÁT & THEO DÕI | ||||||||

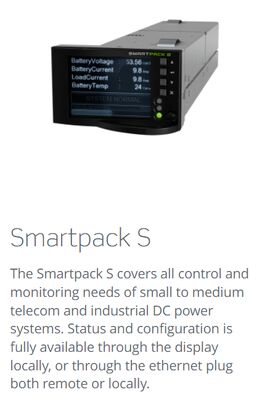

| Smartpack S | 6x Đầu vào / Đầu ra và Ethernet 2) | |||||||
| CÁC THÔNG SỐ KỸ THUẬT KHÁC | ||||||||
| Kích thước (W / H / D) | 19 ”/ 2U / 270 mm (bao gồm nắp đầu cuối phía sau) 3) | |||||||
| Trọng lượng (bộ điều khiển w / o, bộ chỉnh lưu và bộ ngắt) | 6,3 kg [13,88 lbs] | |||||||
| Gắn | Giá treo 19 inch | |||||||
| Mã hóa (ngăn ngừa sự trộn lẫn các điện áp đầu ra) | Được mã hóa cho Flatpack S 48 V / 1000 W & 1800 W | |||||||
| TIÊU CHUẨN THIẾT KẾ | ||||||||
| An toàn điện | UL60950-1 / EN60950-1 | |||||||
| EMC |
ETSI EN 300 386 v1.6.1 EN 61000-6-1 (công nghiệp ánh sáng miễn nhiễm) EN 61000-6-2 (công nghiệp miễn dịch) EN 61000-6-3 + A1 (phát xạ công nghiệp nhẹ) EN 61000-6-4 + A1 (ngành phát thải) |
|||||||
| Môi trường |
ETS 300 019-2-1 Lớp 1.2 ETS 300 019-2-2 Lớp 2.3 ETS 300 019-2-3 Lớp 3.2 Điều kiện hoạt động bình thường theo điều 4.2 của IEC 62040-5-3: 2016.Các điều kiện hoạt động khác theo điều 4.3 của IEC 62040-5-3: 2016, phải được khuyến cáo |
|||||||
|
1) Mỗi nhánh bộ ngắt (5 x bộ ngắt khung B) được xếp hạng tổng cộng tối đa 80 A 2) Xem biểu dữ liệu Smartpack S 3) Khoảng trống 30mm ở phía trước và phía sau hệ thống là cần thiết để có luồng không khí thích hợp |
||||||||

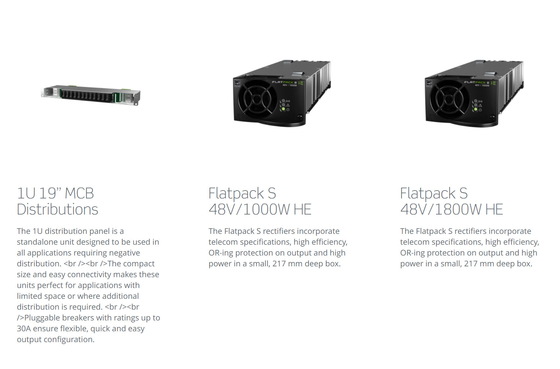

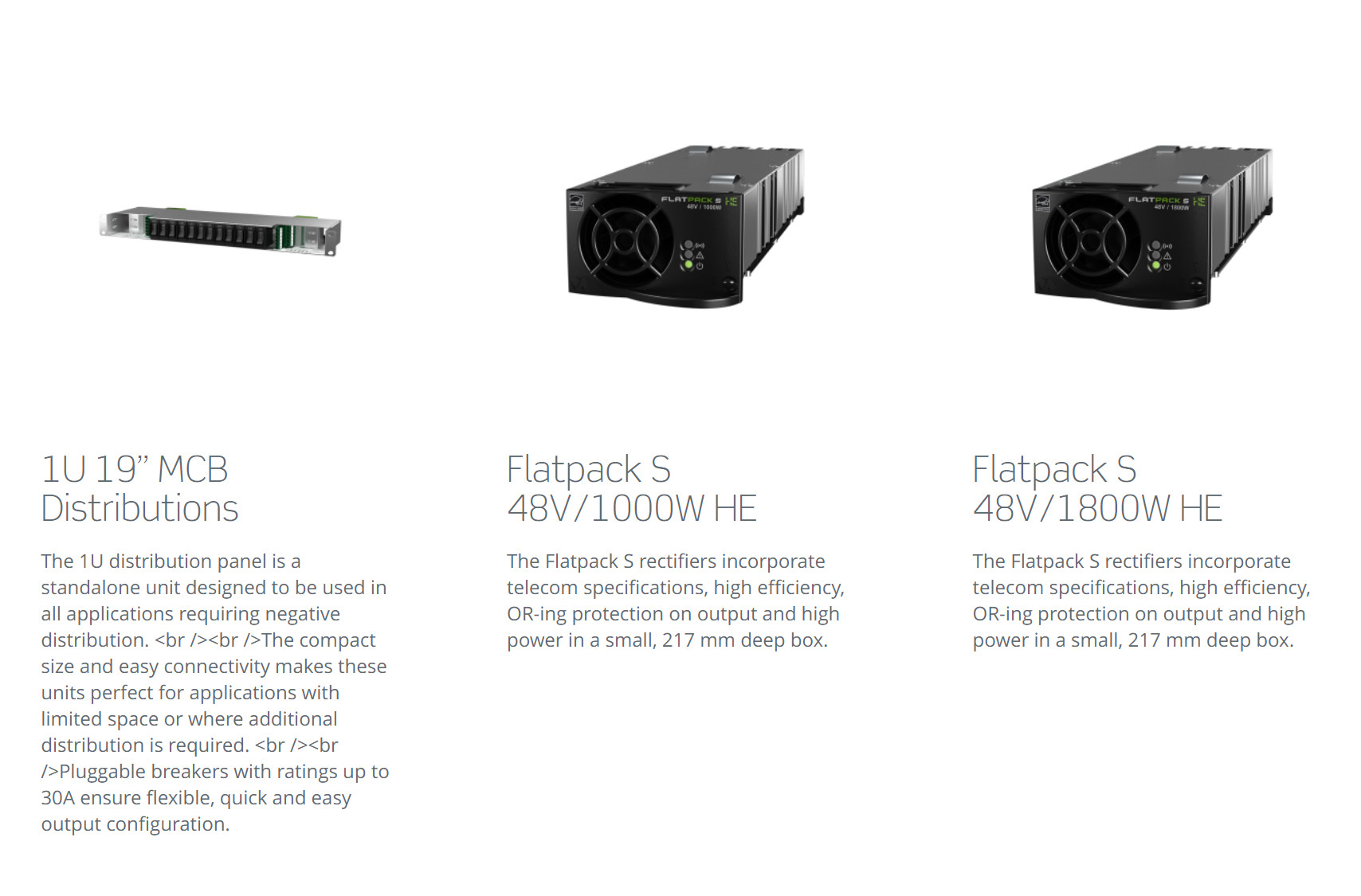

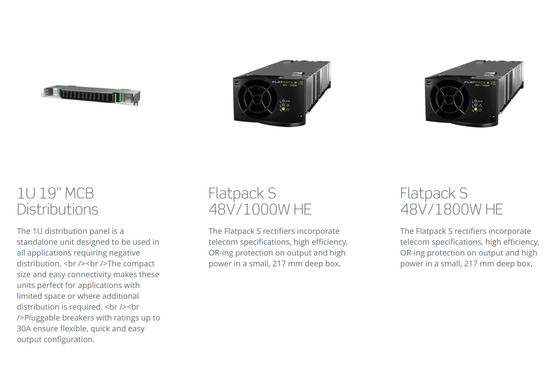

Sản phẩm liên quan:
