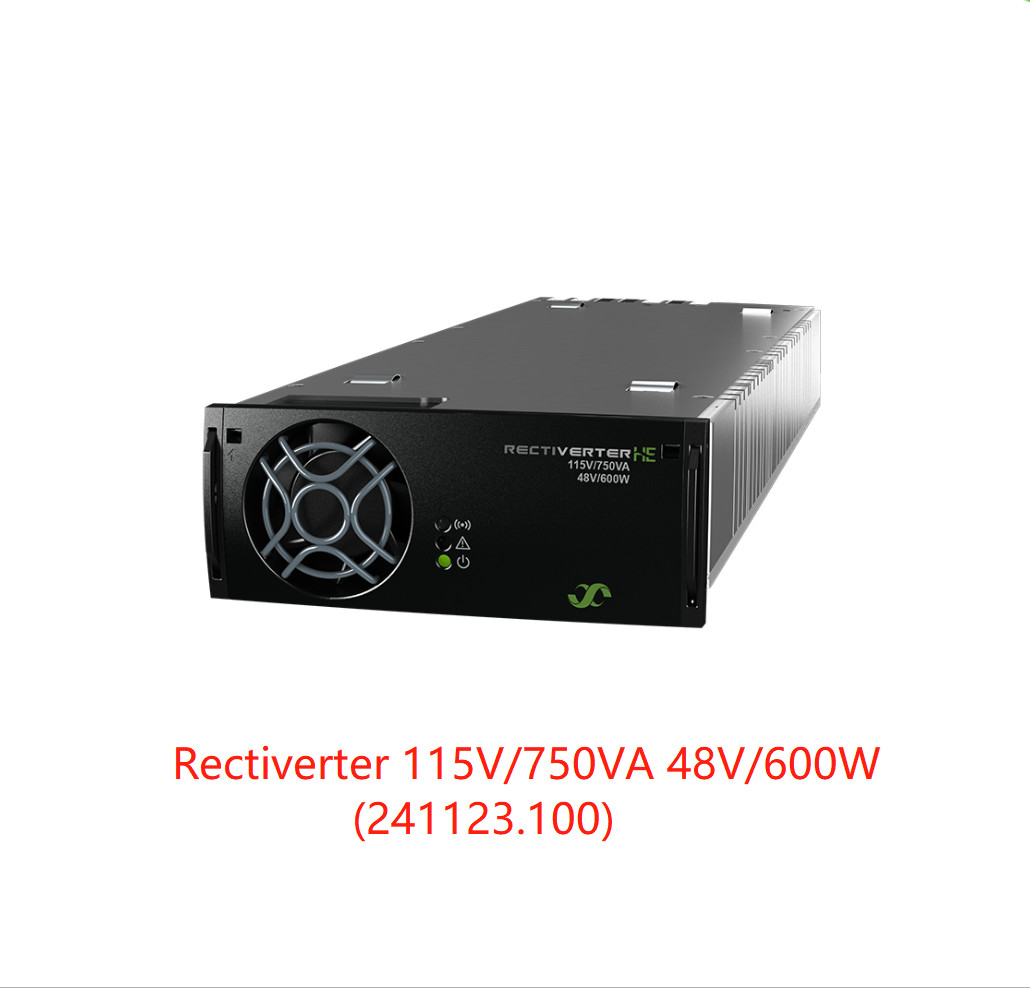

Bộ chỉnh lưu Eltek DC / AC trong một hộp Bộ chỉnh lưu 115V / 750VA 48V / 600W (Part No: 241123.100)
Bộ chỉnh lưu Eltek DC / AC trong một hộp Bộ chỉnh lưu 115V / 750VA 48V / 600W (Part No: 241123.100)
Được xây dựng dựa trên công nghệ HE từ dòng chỉnh lưu Flatpack2 HE, Rectiverter 115V / 750VA 48V / 600W cung cấp nguồn điện dự phòng cho tải 115 Vac và 48 Vdc với tổn thất và dấu chân tối thiểu.
Rectiverter là một thiết bị 3 cổng có khả năng sạc pin 48V và đồng thời cung cấp điện cho tải AC và DC.Trong thời gian mất điện lưới, Rectiverter cấp nguồn AC tải bằng năng lượng được lưu trữ trong pin.
Thông số :
|
Mô hình / thông tin đặt hàng 230/1500 230/1500 230/1500 115/750 115/750 115/750 48/1200 48/150 48/0 48/600 48/75 48/0 |
| Mã bộ phận 241123.100 241123.101 241123.102 241123.100L 241123.101L 241123.102L |
| DỮ LIỆU ĐẦU RA AC |
| Điện áp (mặc định) / (dải điều chỉnh) 230 VAC/ 200 - 240 VAC115 VAC/ 100 - 127 VAC |
| Tần số (chế độ biến tần mặc định) 50 Hz (thích ứng) 60 Hz (thích ứng) |
| Tần số (chế độ biến tần có thể đặt) 50Hz, 60Hz hoặc đồng bộ hóa lần cuối 50 / 60Hz (thích ứng), 94-106Hz5), 74-76Hz5) |
| Công suất tối đa (liên tục / quá tải (<15 giây)) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Chia sẻ tải ± 5% công suất hoạt động từ 10 đến 100% tải |
| Dòng điện tối đa (liên tục / quá tải (<15 giây)) 6,5 ARMS/ 8,7 ARMS |
| Hiện tại (tối đa) Chuyến đi nhanh (20ms) 32 A (6 x danh nghĩa) |
| THD <1,5% ở tải điện trở |
| Cầu chì bảo vệ trong L, Ổ cắm nóng, Biến trở |
| DỮ LIỆU ĐẦU RA DC |
| Điện áp (mặc định) / (dải điều chỉnh) 53,5 VDC/ 43 - 58 VDC |
| Công suất (đầu vào @ danh nghĩa tối đa) 1200 W1)150 W 0 W2)600 W1)75 W 0 W2) |
| Hiện tại (tối đa @VNGOÀI≤ 48 VDC) 25 A1)3,13 A -2)12,5 A1)1,56 A -2) |
| Chia sẻ hiện tại (10 - 100% tải) ± 5% dòng điện tối đa từ 10 đến 100% tải |
| Điều chỉnh điện áp tĩnh (10 - 100% tải) ± 0,5% |
| Điều chỉnh điện áp động ± 5,0% cho biến đổi tải 10-90% hoặc 90-10%, thời gian điều chỉnh <50ms |
| Độ gợn sóng <200 mVPP, Băng thông 30 MHz |
| Bảo vệ Chống ngắn mạch, Ngắt điện áp quá mức, Phân cực đảo ngược, Phân cực đảo ngược và Cầu chì |
| DỮ LIỆU ĐẦU VÀO |
| Điện áp đầu vào nguồn AC (dải / ngắt kết nối LV) 185 - 275 VAC/ 170 VAC95 - 140 VAC/ 85 VAC |
| Dòng điện AC (tối đa) 11,5 ARMS9,1 ARMS 3)8,2 ARMS 3)11.3 ARMS10.1 ARMS 3)9,2 ARMS 3) |
| Tần số (mặc định: dải đồng bộ) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| Tần số (có thể đặt: dải đồng bộ) 47-53 Hz, 57-63 Hz hoặc cả hai (thích ứng) |
| Hệ số công suất / THD> 0,985 khi tải 50% trở lên / <3,5% |
| Cầu chì bảo vệ đầu vào AC ở L và N, Có thể cắm nóng, Biến trở |
| Điện áp DC dải danh định / mở rộng4)45 - 58 VDC/ 40 - 45 VDC |
| Dòng điện một chiều (tối đa) 32 A / 45A khi quá tải (15 giây) 16 A / 22,5A khi quá tải (15 giây) |
| ĐẶC ĐIỂM KỸ THUẬT KHÁC |
| Hiệu suất> 96% (chế độ chính),> 94% (chế độ biến tần)> 92% (chế độ chính),> 91% (chế độ biến tần) |
| Cách ly 3,6 kVDC- ACCác cổngsang PE, 3 kVAC- ACCác cổngđến DCHải cảng/ CÓ THỂ, 710 VDC- DCHải cảngđến PE, 60 VDC- DCHải cảngđể CÓ THỂ |
| Cảnh báo: Đèn LED màu đỏ Ngắt điện áp đầu vào nguồn điện thấp và cao, Ngắt nhiệt độ cao và thấp, Hỏng bộ chuyển đổi, Rơ le cảnh báo [KHÔNG tối đa 75 VDC/ 100 mA] Ngắt quá áp trên đầu ra, Lỗi quạt, Cảnh báo điện áp đầu ra thấp, Lỗi bus CAN, Bus đồng bộ (Đầu ra ACHOẶCBáo động đầu ra DC) bị mất và đồng bộ hóa không thành công |
| Cảnh báo: Bộ chuyển đổi đèn LED màu vàng ở chế độ giảm tỷ lệ nguồn hoặc ở chế độ giới hạn nguồn hoặc dòng điện trên cổng DC hoặc AC, Kích hoạt giới hạn dòng điện đầu ra từ xa, Mất kết nối CAN với bộ điều khiển |
| Hoạt động bình thường: Đầu ra AC LED màu xanh lá cây và / hoặc đầu ra DC bật và ok |
| MTBF (Telcordia SR-332 Iss.I method III (a)) 260 000 giờ (@ Tambient: 25 ° C) |
| Nhiệt độ hoạt động -40 đến + 75 ° C (-40 đến + 167 ° F), độ ẩm 5 - 95% RH không ngưng tụ |
| Giảm nhiệt độ trên 55 ° C (131 ° F) 1200W đến 480W @ 75 ° C (167 ° F) cho mỗi đầu ra, AC và DC, (tổng công suất 2000W đến 800W) |
| Nhiệt độ bảo quản -40 đến + 85 ° C (-40 đến + 185 ° F), độ ẩm 0 - 99% RH không ngưng tụ |
| Kích thước [WxHxD] / Trọng lượng 109 x 41,5 x 327mm (4,25 x 1,69 x 13 ”) / 1,95 kg (4,3 lbs) |
| TIÊU CHUẨN THIẾT KẾ |
| An toàn điện EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + A2: 2013, IEC / EN 62040-1: 2008 + A1: 2013 UL 60950-1: 2014, UL1778: 2014, C22. 2 số 107,3-14 |
|
EN 61000-6-1: 2019, -6-2: 2019, - 6-3: 2007 + A1: 2011, - 6-4: 2019, IEC 61000-6-5: 2015 EMC EN 62040-2: 2006, EN50121-4: 2016 + A1: 2019, -5: 2017 + A1: 2019 ETSI EN 300 386 V.2.1.1, FCC CFR 47 Phần 15 |
|
EU 2015/863 (RoHS) & 2012/19 / EU (WEEE) / ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3) Môi trường Điều kiện hoạt động bình thường theo điều 4.2 của IEC 62040-5-3: 2016.Các điều kiện vận hành khác theo điều 4.3 của IEC 62040-5-3: 2016, phải được khuyến cáo |
|
1) Tải AC được ưu tiên.Tối đacó sẵnCông suất và dòng điện đầu ra DC phụ thuộc vào 3) Nếu cổng DC bị quá tải kéo điện áp xuống dưới 43V, dòng điện đầu vào có thể tăng trên mức này.tải AC tức thời và điện áp đầu vào AC;tức là tối đa 800W / 16,6A ở nguồn AC đầy đủ và danh định 4) Giảm hiệu suất - không hỗ trợ quá tải và đối với đầu ra 200 - 240 VAC, THD sẽ tăng và đầu vào là 230VAC.công suất đầu ra tối đa giảm tỷ lệ (đến 970W cho 230 VAC @ 40 VDC) 2) Cổng DC vẫn phải được coi là cổng hai chiều;điện áp sẽ hiển thị nếu được cấp nguồn điện lưới 5) Được triển khai kể từ khi phát hành sản phẩm, vui lòng kiểm tra với Bộ phận hỗ trợ bán hàng để biết các bản sửa đổi HW / FW bắt buộc |
