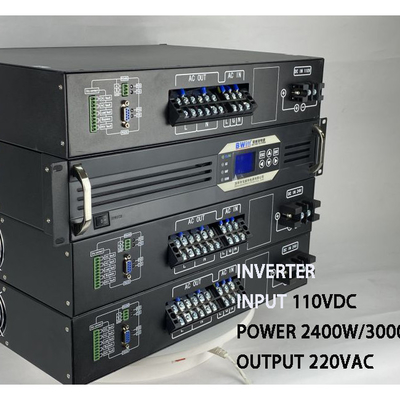

Bộ biến tần dòng DT-1000 sóng sin chuẩn là sản phẩm mở rộng mới của BWITT
tùy chỉnh biến tần. Dòng sản phẩm này là một bộ khung giá đỡ 19” chuyên nghiệp với
nhiều tùy chọn để phù hợp với các ứng dụng.
Mô tả:
Loại biến tần gắn trên giá đỡ này với giải pháp biến tần đầu vào kép thế hệ mới
được thiết kế cho lĩnh vực ứng dụng truyền thông, phù hợp với độ tin cậy cao
của hệ thống thông tin liên lạc. Giải pháp này được trang bị nguồn AC 230V
và đầu vào nguồn DC 24V, lấp đầy khoảng trống giữa nguồn UPS truyền thống
và các giải pháp biến tần sóng sin chuẩn thông thường.
Nó sử dụng một cấu trúc thiết kế mới lạ giúp người dùng cung cấp AC tinh khiết, ổn định và bền bỉ
cho các tải quan trọng và có độ tin cậy cao như hệ thống cung cấp điện AC.
Các đặc điểm thiết kế của biến tần sóng sin chuẩn chuyên dụng cho truyền thông đảm bảo
chuyển đổi liền mạch giữa nguồn AC và DC, gần như không có sự chuyển đổi
độ trễ và tích hợp công tắc tĩnh.
Các tính năng chính:
Giá đỡ 19” tiêu chuẩn Khung gầm 2 RU;
Đầu ra sóng sin chuẩn (T.H.D< 3%)；
Màn hình LCD kỹ thuật số 128*64 hiển thị thông tin dữ liệu lớn, 4 đèn LED hiển thị hoạt động;
5 Tuyến tiếp điểm khô cho hệ thống (lỗi đầu vào DC, lỗi đầu vào AC, quá tải
thông tin, thông tin bỏ qua và lỗi đầu ra)；
Cổng giao tiếp RS232 và RS485 & SNMP tùy chọn；
Tự kiểm tra khi bật nguồn, Khởi động đầu ra mềm, Tự động khởi động lại khi AC hoặc DC đang phục hồi;
Chức năng chuyển đổi tự động: DC sang AC, bỏ qua AC, nhỏ hơn 5ms;
Giám sát trạng thái hoạt động của hệ thống theo thời gian thực, Báo động bằng âm thanh và hình ảnh;
Ghi lại thông báo báo động lịch sử và có thể được truy vấn;
Tích hợp bộ điều chỉnh điện áp Ổn định điện áp AC;
Bỏ qua bảo trì / DC khả dụng;
Bảo vệ: Bảo vệ ngắn mạch, bảo vệ quá tải, pin quá/dưới điện áp
bảo vệ, quá dòng, quá nhiệt;
Ứng dụng:
Tất cả các ứng dụng quan trọng trong kinh doanh và tất cả các loại tải AC.
Thiết kế dạng mô-đun và có thể mở rộng với khả năng hoán đổi nóng
các mô-đun biến tần đảm bảo thời gian sửa chữa trung bình thấp
giảm chi phí dịch vụ và đáp ứng sự thay đổi
nhu cầu mở rộng trong tương lai.
Thông số:
| Mô hình |
BWT110/220-3KVA |
| ĐẦU VÀO |
| Điện áp đầu vào pin |
90~135Vdc
|
| Phạm vi điện áp pin |
110Vdc |
| Dòng điện đầu vào DC |
33.53A Tối đa |
| Điện áp đầu vào bỏ qua |
220Vac Bình thường |
| Phạm vi điện áp bỏ qua |
170~270Vac |
| Tần số đầu vào AC |
50Hz |
| Phạm vi tần số |
43~67Hz |
| PF |
>0.8 |
| ĐẦU RA |
| Dung lượng đầu ra |
3000VA |
| Dung lượng đầu ra định mức |
2400W |
| Điện áp đầu ra định mức |
220VAC (Chế độ biến tần) |
| Dòng điện đầu ra định mức |
10.9A |
| Phạm vi điện áp đầu ra |
220Vac (Dung sai ±1.5% @Chế độ biến tần) |
| Hiệu suất đầu ra |
≥85% (Chế độ biến tần) |
| Tần số đầu ra |
50Hz/60Hz |
| Sóng đầu ra |
Sóng sin chuẩn |
| THD |
≤3% (Tải đường dây) |
| Thời gian chuyển đổi (Chế độ bỏ qua sang biến tần) |
≤5ms (Có tải) |
| TÍNH NĂNG BẢO VỆ |
| Bảo vệ chuyển đổi điện áp dưới AC |
≤176Vac (Điện áp trễ≥10Vac) |
| Bảo vệ chuyển đổi điện áp trên AC |
≥264AC |
| Quá nhiệt |
Có (Tự động chuyển đổi) |
| Điểm bảo vệ điện áp thấp của pin |
≤80VDC |
| Báo động điện áp thấp của pin |
82VDC±0.5 |
| Điểm bảo vệ quá áp của pin |
≥140VDC |
| Điểm phục hồi quá áp của pin |
≤135VDC |
| BẢO VỆ QUÁ DÒNG ĐẦU RA |
| Dung lượng quá tải |
Tiếp tục làm việc 60s @101%
|
| Dung lượng quá tải |
Tiếp tục làm việc 10s @ 121%
|
| Bảo vệ quá nhiệt |
Có |
| Bảo vệ ngắn mạch |
Có (Không kiểm tra khi kết nối AC) |
| Bảo vệ kết nối ngược |
Có |
| OVP đầu ra |
≥264VAC (Chế độ biến tần) |
| Báo động điện áp thấp đầu ra |
≤176VAC (Chế độ biến tần) |
| AN TOÀN VÀ EMC |
| Điện trở cách điện (AC-Khung) |
3500Vdc/10mA//1 phút. Không có hiện tượng đánh lửa, không có sự cố, không có hồ quang (Chỉ ưu tiên đầu vào AC) |
| Điện trở cách điện (DC-Khung) |
750Vdc/10mA/1 phút. Không có hiện tượng đánh lửa, không có sự cố
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 và IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4 , IEC 62321-5,IEC 62321-6,IEC 62321-7,IEC 62321-8
|
| HIỆU SUẤT KIỂM TRA MÔI TRƯỜNG |
| Nhiệt độ môi trường |
-20~ +50℃ |
| Làm mát |
4 *Quạt |
| Hoạt động ở nhiệt độ cao |
50±2℃ (tải định mức 24H) |
| Hoạt động ở nhiệt độ thấp |
-20±2℃ (tải định mức 24H) |
| Lưu trữ ở nhiệt độ cao |
80±2 ℃,24H |
| Lưu trữ ở nhiệt độ thấp |
-40±2℃,24H |
| Độ ẩm |
0~90%, Không ngưng tụ hơi ẩm |
| Độ cao hoạt động (m) |
Độ cao Đầy đủ công suất lên đến 2000m. giảm -2% / 100m, độ cao tối đa 5000m |
| GIAO TIẾP |
| Rs232 & Rs485 |
Có |
| SNMP |
Tùy chọn |
| Tiếp điểm khô |
5 nhóm |
| MÀN HÌNH LCD |
|
Trạng thái LCD
|
Điện áp đầu vào và đầu ra, Tần số, Dòng điện đầu ra, Nhiệt độ, Tốc độ tải, LOGO, v.v.
|
|
Trạng thái biến tần
|
Nguồn điện chính bình thường, Biến tần bình thường, Điện áp pin dưới và quá tải đầu ra, v.v.
|
| ĐO LƯỜNG |
| Kích thước R*S*C (mm) |
482mm *370mm*88mm (2RU) |
| Trọng lượng |
11.5KG |
