H2: Bối cảnh trường hợp và các ràng buộc về trang web
Trong hệ thống tín hiệu vận chuyển đường sắt, thông tin liên lạc hộp trục và cơ sở hạ tầng giám sát bên đường, nguồn cung cấp điện AC liên tục có độ tin cậy cao đóng vai trò là điểm neo quan trọng cho an toàn vận hành. Nghiên cứu điển hình này được thực hiện tại một nút tủ ngoài trời dọc theo tuyến vận tải công cộng ở Nam Mỹ. Môi trường tại chỗ đặt ra những thách thức kỹ thuật nghiêm trọng: cách bố trí bên trong tủ bị hạn chế nhiều (thiếu không gian) và do hệ thống thông gió bên đường kém, nhiệt độ mùa hè bên trong vỏ tủ thường xuyên tăng vọt lên gần 60°C (căng thẳng nhiệt và tản nhiệt kém). Các hệ thống UPS nguyên khối cũ không tương thích do kích thước cồng kềnh và tỷ lệ hỏng hóc tăng cao khi nhiệt độ tăng cao, không đáp ứng được các tiêu chuẩn tham số của ngành về khả năng dự phòng và thời gian hoạt động lâu dài.
H2: Phân tích điểm khó khăn của khách hàng
- Hạn chế không gian nghiêm trọng: Bố cục bên trong của tủ tín hiệu ngoài trời đã được tích hợp ở mức độ cao, không để lại biên độ cho tháp truyền thống hoặc phần cứng nguồn gắn trên giá lớn.
- Lỗi quản lý nhiệt: Vỏ bọc bên đường được thông gió kém khiến các bộ biến tần thông thường bị giảm định mức quá nhiệt, đe dọa mất điện đột ngột trên các nút tín hiệu.
- Hậu cần bảo trì khó khăn: Các trạm bên đường được phân tán về mặt địa lý. Bất kỳ sự cố thủng phần cứng nào do môi trường sẽ dẫn đến Thời gian sửa chữa trung bình (MTTR) kéo dài, trực tiếp gây nguy hiểm cho sự an toàn trong lịch trình tàu hỏa.
H2: Giải pháp kỹ thuật tham số dựa trên Bravo 25
Để giải quyết những tắc nghẽn truyền thống này, nhóm kỹ thuật đã bỏ qua các cấu trúc liên kết nguồn thông thường, triển khai một hệ thống biến tần mô-đun được cấu hình vớiBravo 25 - 48/230-277. Được hỗ trợ bởi các thông số kỹ thuật nghiêm ngặt, việc triển khai tại chỗ mang lại sự ổn định kỹ thuật rõ ràng:

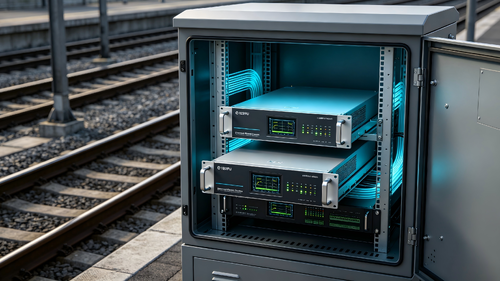

- Bố cục kết cấu nhỏ gọn 2RU: Bằng cách sử dụng hệ số dạng gắn trên giá 19 inch tiêu chuẩn, mỗi mô-đun biến tần chỉ nặng 4,3 kg. Đạt được sự tích hợp năng lượng mật độ cao chỉ trong một2RUbao bọc, hệ thống được đặt liền mạch vào các tủ tín hiệu hạn chế, giải quyết hoàn toàn tình trạng thiếu không gian.
- Hiệu suất cao 96% giúp giảm căng thẳng nhiệt: Được hỗ trợ bởi công nghệ Biến tần chu kỳ nâng cao (ECI), hệ thống đạt được hiệu suất chuyển đổi AC-to-AC vượt quá(96%)ở chế độ EPC. Điều này giảm thiểu tổn thất điện năng trực tiếp và khả năng tự sưởi ấm, về cơ bản giảm thiểu sự tích tụ nhiệt trong các khu vực có hệ thống thông gió kém.
- Bộ đếm cường độ điện môi 4300 Vdc Tăng vọt lưới: Các đường dây xích vận chuyển khối lượng lớn thường xuyên phải chịu quá độ điện áp cao. Biến tần cung cấp cường độ điện môi (DC/AC) ở mức4300 VDC, giới thiệu một rào cản cách ly vật lý tiêu chuẩn cao giúp cách ly các tải tín hiệu quan trọng khỏi sự cố mất điện quá áp.
- Thời gian truyền 0 giây giảm thiểu sự bất thường của hệ thống: Trong quá trình truyền động giữa lưới điện sơ cấp và bộ lưu trữ pin 48 Vdc,cả gián đoạn điện áp tối đa và tổng thời gian nhất thời đều đúng 0 giây. Sóng hình sin thuần túy, khả năng không bị gián đoạn này đảm bảo không làm giảm dữ liệu trong thời gian mất điện.
- Vỏ Aluzinc và MTBF 240.000 giờ: Vỏ khung được dập chống ăn mònthép aluzinc, tuân thủ tiêu chuẩn ngoài trời GR3108 Loại 2. Được đo bằng MIL-217-F ở nhiệt độ môi trường 30°C và tải 80%, hệ thống đạt đượcMTBF 240.000 giờ, đảm bảo độ ổn định hóa lý lâu dài trong khoảng nhiệt độ rộng (-20°C đến 65°C).
H3: Tóm tắt thông số kỹ thuật và vận hành
H2: Những hiểu biết sâu sắc về hoạt động và kết luận
Việc triển khai này chứng tỏ rằng trong các tuyến đường công nghiệp B2B có mức độ đặt cược cao như vận tải đường sắt, nơi không gian, hệ thống thông gió và cách ly điện là không thể thỏa hiệp, việc triển khai công nghệ biến tần mô-đun với hiệu suất chuyển đổi cao (>96%) và các rào cản điện môi mạnh mẽ (4300 Vdc) sẽ vô hiệu hóa các rủi ro suy thoái môi trường. Kiến trúc lõi hỗ trợ cấu hình song song lên tới 32 mô-đun, cho phép kỹ thuật viên thay thế trực tiếp các bộ phận thông qua trao đổi nóng mà không làm giảm tải AC quan trọng. Điều này làm giảm MTTR xuống còn vài phút, chuyển đổi thành công hoạt động bảo trì phản ứng truyền thống thành hoạt động phòng thủ chủ động, dựa trên dữ liệu.
