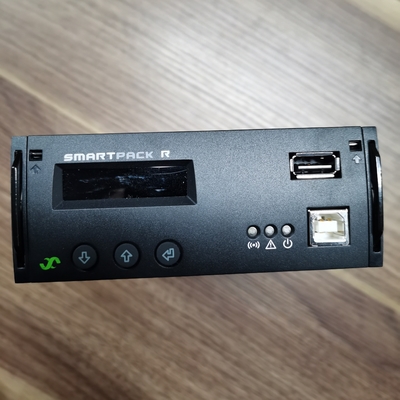

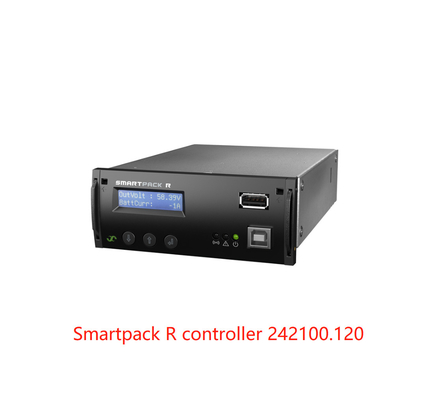

Bộ điều khiển Eltek giám sát Smartpack R cho Hệ thống lõi điện viễn thông (Số phần: 242100.120)
Bộ điều khiển Smartpack R giúp hệ thống điện của bạn sẵn sàng cho tốc độ cao, công suất cao và được kết nối với ngày mai, Bộ điều khiển trang bị thêm này sẽ mang đến cho bạn hệ thống điện hiện có phù hợp với yêu cầu hiện tại, kéo dài thời gian sử dụng và do đó giảm cả thời gian sử dụng chi phí và nhu cầu đầu tư mới vào năng lượng.
CÁC TÍNH NĂNG CHÍNH
Hình thức, phù hợp, chức năng tương thích với di sản
Bộ điều khiển Eltek Smartpack
IPv4 / v6, giao diện web HTML5 đáp ứng,
SNMPv3, MODBUS TCP, RADIUS,
thâm nhập bảo mật đã được kiểm tra
Tất cả các mô-đun nguồn Eltek, bao gồm
Bộ chỉnh lưu và các nút CÓ THỂ như
Fleximonitor
Cổng nối tiếp / USB: USB loại B, USB loại A
Máy chủ cho dongle, WiFi, modem 4G,
Bluetooth, ổ đĩa Flash, v.v.
RJ-11 w / RS-232 / RS-485 w / MODBUS RTU
Slave cho SCADA và MODBUS RTU
Master để thu thập dữ liệu từ bên thứ 3
thiết bị có cấu hình chung
giao thức cho Smartmeters, v.v. và cố định
giao thức cho pin Li-Ion, v.v.
CÁC ỨNG DỤNG
VIỄN THÔNG - KHÔNG DÂY
· Trạm cơ sở vô tuyến / Trang web di động
· LTE / 4G / 5G
· MCS
· Lò vi sóng
· Băng thông rộng
VIỄN THÔNG - ĐÃ CỐ ĐỊNH
· Văn phòng trung tâm / CORD
· Chất xơ
· Phát tin
· Trung tâm dữ liệu
THÔNG SỐ:
|
KỸ THUẬT SPECIFICAITON |
||
| Người mẫu | Smartpack R | |

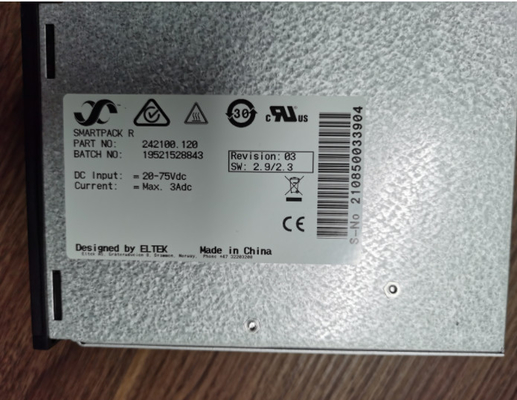

| Phần số | 242100.120 | |
| DỮ LIỆU ĐẦU VÀO | ||
| Điện áp (danh định) | 10 - 75 VDC | |
| Sự tiêu thụ năng lượng | 3 W (hiển thị ở chế độ ngủ, không có phân vùng CÓ THỂ Nguồn, kích hoạt LVD, không có nguồn USB) 25 W (bật hiển thị, phân bổ có thể Nguồn, kích hoạt LVD, Nguồn USB) | |
| KẾT NỐI HỆ THỐNG - HỆ THỐNG THEO DÕI | ||
| Cảm nhận điện áp, hỗ trợ điện áp hệ thống | 12 VDC, 24VDC, 48VDC & 60VDC | |
| Cảm giác hiện tại, hỗ trợ shunt | 0 - 20mV, 0-50mV, 0 - 60mV và 0-100mV | |
| Giám sát cầu chì pin | Công tắc phụ NO / NC, Kéo lên / xuống | |
| Giám sát cầu chì tải | Công tắc phụ NO / NC, Ma trận Diode Kéo lên / xuống | |
| Theo dõi nhiệt độ pin | Đầu vào cảm biến AD590 | |
| Giám sát đối xứng pin (tích hợp sẵn) | 4 x đầu vào Điện áp tương tự [0-75V] (khối 12, 24 hoặc 60V) | |
| KẾT NỐI HỆ THỐNG - ĐIỀU KHIỂN LVD | ||
| Ngắt kết nối pin | 1 (hỗ trợ có chốt hoặc không chốt) | |
| Tải ngắt kết nối | 2 (hỗ trợ có chốt hoặc không chốt) | |
| ĐẦU VÀO VÀ ĐẦU RA THẾ HỆ | ||
| Cấu hình kỹ thuật số, Đầu vào # 1-6 | Công tắc phụ: NO / NC | |
| Cấu hình tương tự, Đầu vào # 1-2 | Điện áp tương tự [0-75V] (Định cấu hình là NO, NC, cảm biến ma trận diode hoặc cảm biến điện áp) | |
| Cấu hình tương tự, Đầu vào # 3-6 | Điện áp tương tự [0-75V] (Định cấu hình là NO, NC, cảm giác ma trận diode hoặc cảm biến điện áp) Hỗ trợ: Cảm biến nhiệt độ với đầu dò NTC | |
| Cấu hình đầu ra, Đầu ra # 1-6 | 6x Rơ le – Khô / Dạng C - Có thể cấu hình Thường mở / Đóng [Công suất tối đa 75V / 2A / 60W] | |
| KẾT NỐI HỆ THỐNG ĐIỀU KHIỂN | ||
| CÓ THỂ Power | Có thể phân phối Nguồn điện có sẵn +/- 500mA | |
|
Nút CÓ THỂ |
Hỗ trợ: Màn hình I / O, Màn hình chuỗi pin, Màn hình tải / dòng điện, Màn hình linh hoạt, Màn hình chính AC & Smartnode (kế thừa) | |
| GIAO DIỆN NGƯỜI DÙNG | ||
| Địa phương | Màn hình LCD chữ và số (hỗ trợ tiếng Trung phồn thể và giản thể) & 3 phím | |
|

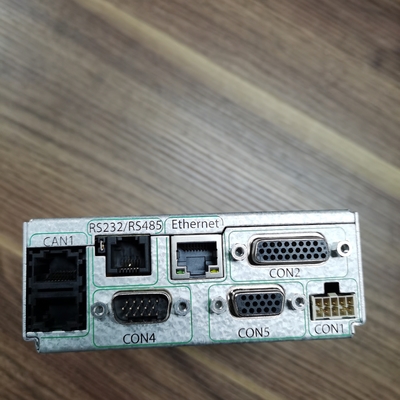

Cổng Ethernet (eth 0: cổng LAN) (eth 1: Craft port w / DHCP, USB Device port) |
10/100 BASE-T (tùy chọn: 1000 BASE-T) IPv4 / v6 Giao thức IP: HTTP (Giao diện người dùng đáp ứng HTML5) / SSL (TLS w / trình tạo chứng chỉ tự ký hoặc tải các chứng chỉ được xác thực), SNMP v3 w / Chung MIB & Enterprise MIB loại: SP2-MIB (Eltek Branch 10), MODBUS TCP và pComm UDP (PowerSuite), VPN, VLAN, NTP, SFTP & RADIUS |
|
|
Máy chủ USB
Thiết bị USB |
Flash Drive để nâng cấp SWFW và tải tệp cấu hình XML Cấu hình đọc từ cổng Thiết bị USB thế hệ 1 Smartpack wlan0: WiFi dongle cho cổng thủ công không dây, wwan0: Modem di động USB 4G eth2: Ethernet Gigabit PC - pComm - Windows PowerSuite |
|
| Cổng nối tiếp |
RS-232 và RS-485 trên đầu nối RJ11 Giao thức nối tiếp: MODBUS RTU Slave, MODBUS RTU / ASCII Master (một số loại được xác định trước và bộ đọc dữ liệu có thể cấu hình chung đầy đủ có sẵn), Modem Call-Back / Báo cáo SMS (PSTN hoặc GSM) và pComm (PowerSuite) |
|
| THÔNG SỐ KỸ THUẬT CHUNG | ||
| Kích thước (WxHxD) | 109 x 44 (1U) x 156 mm (4,3 x 1,75 x 6,1 ”) [Kích thước khung: 140 mm] | |
| Phạm vi nhiệt độ | Hoạt động -20 đến + 65˚C (-40 đến 149˚F) | |
| TIÊU CHUẨN THIẾT KẾ | ||
| An toàn điện | UL 60950-1, 2ed, 2014-10-14, EN 60950-1: 2006 / A2: 2013 | |
| EMC |
ETSI EN 300 386 V.2.1.1, EN 61000-6-1 (2007) / -2 (2005) / -3 (2012) / -4 (2011), FCC CFR47 Phần 15B phần 109: 2010 |
|
| Môi trường |
ETSI EN 300 019: 2-1 v2.3.1 (Class 1.2), 2-2 v2.4.1 (Class 2.3) & 2-3 v2.4.1 (Class 3.2) 2011/65 / EU (RoHS) & 2012/19 / EU (TUẦN) Điều kiện hoạt động bình thường theo điều 4.2 của IEC 62040-5-3: 2016.Các điều kiện hoạt động khác theo IEC 62040- 5-3: 2016 điều khoản 4.3, phải được thông báo |
|
So sánh giám sát Eltek
|
CÓ THỂ thiết bị |
Bắt đầu |
Chấm dứt |
Node of Nodes |
|
Smartpack |
1 |
14 |
14 |
|
Smartpack 2 Cơ bản |
1 |
10 |
10 |
|
Smartpack 2 Master |
11 |
14 |
4 |
|
Smartnode |
17 |
30 |
14 |
|
Màn hình pin |
33 |
46 |
14 |
|
Tải màn hình |
49 |
62 |
14 |
|
Màn hình Flex |
65 |
78 |
14 |
|
Màn hình I / O |
81 |
94 |
14 |
|
Màn hình chính |
97 |
110 |
14 |
