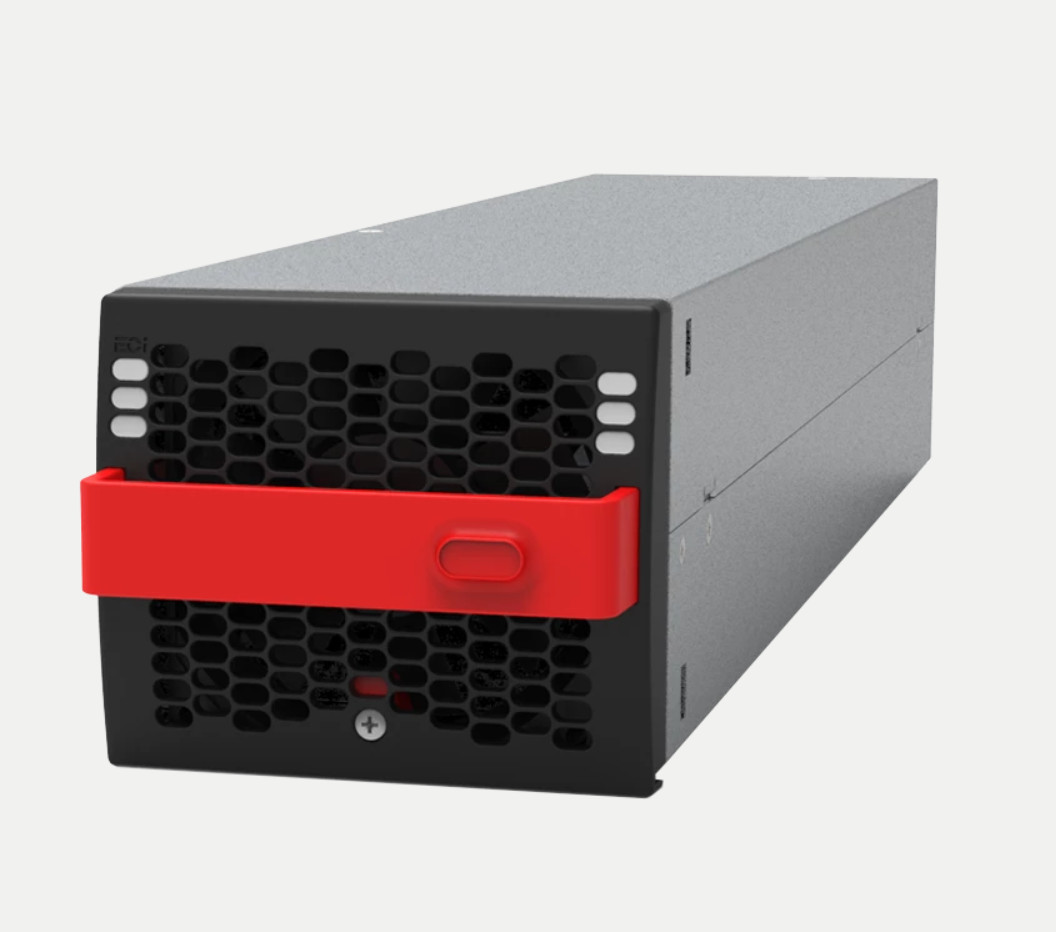

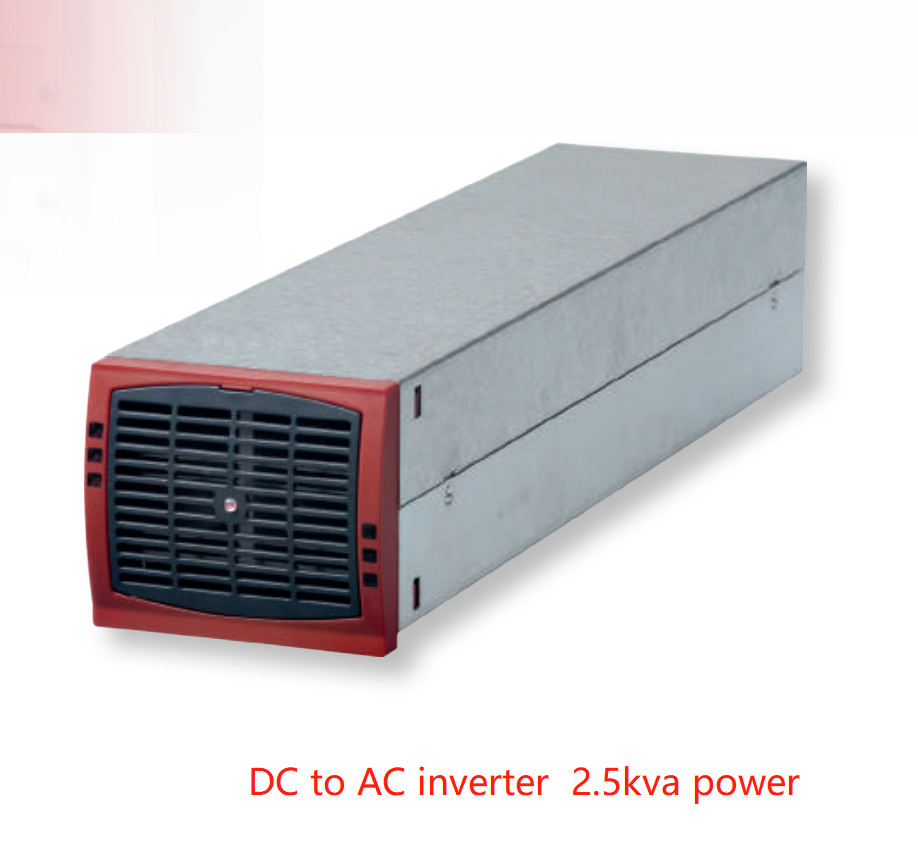

Biến tần mô-đun CE + T 2,5 kVA (1,5 kVA *) Đầu vào 24V / 48V / 60V / 110 V / 220 Vdc Đầu ra 230 Vac TSI BRAVO DC sang AC Biến tần
BRAVO là một biến tần mô-đun nhỏ gọn và có thể mở rộng cung cấp nguồn AC thuần túy dạng sóng sin.Kết hợp với hệ thống Nguồn DC, nó cung cấp một bản sao lưu AC tuyệt vời
dung dịch.Nó sử dụng công nghệ biến tần mới nhất, mang lại hiệu quả năng lượng vượt trội trong một kích thước nhỏ gọn.Công nghệ “Twin Sine Innovation” (TSI) loại bỏ tất cả
các điểm thất bại duy nhất với khả năng mở rộng đầy đủ;lên đến 32 mô-đun song song và hiệu suất cao lên đến 96% giảm chi phí vận hành.
CÁC ỨNG DỤNG
Tất cả các ứng dụng quan trọng của doanh nghiệp và tất cả các loại tải AC.Thiết kế có dạng mô-đun và có thể mở rộng với các mô-đun biến tần có thể thay thế nóng, đảm bảo Thời gian sửa chữa trung bình thấp
(MTTR), giảm chi phí dịch vụ và đáp ứng các nhu cầu thay đổi để mở rộng trong tương lai.
NHỮNG ĐẶC ĐIỂM CHÍNH
l Nguồn đầu vào kép (AC & DC)
l với dải đầu vào AC rộng 150 Vac đến 265 Vac
l Thiết kế nhỏ gọn
l Hiệu quả cao
l Thời gian chuyển giảm xuống 0
l lên đến 10kVA trong 2 U
l lên đến 225kVA trong 3 vỏ 75kVA mỗi vỏ
Thông số :
| 24/230 | 48/230 | 60/230 | 110 ** / 230 | 220 *** / 230 | |
| CHUNG | |||||
| EMC (miễn nhiễm) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 | ||||
| EMC (phát xạ) (lớp) | EN 55022 (A) | EN 55022 (B) | EN 55022 (A) | EN 55022 (B) | |
| Sự an toàn | EN62040-1 | ||||
| Làm mát / cách ly | Cưỡng bức / Nhân đôi | ||||
| MTBF | 240 000 giờ (MIL-217-F) | ||||
| Hiệu quả (Điển hình): Chuyển đổi điện năng nâng cao / trực tuyến | > 95,5% /> 89,5% | 96% / 91% | 96,5% / 92,5% | ||
| Độ bền điện môi DC / AC | 4300 Vdc | ||||
| Hệ thống dự phòng đích thực - tuân thủ |
3 mức ngắt kết nối trên cổng ra AC và DC trong cổng nguồn 4 mức ngắt kết nối trên AC trong cổng |
||||
| RoHS | Tuân thủ | ||||
| Rung động | GR63 rung động văn phòng 0 đến 100 hz-0,1 g / rung động vận chuyển 5-100 Hz 0,5 g 100 đến 500 hz-1,5 g / Thử nghiệm thả rơi | ||||
| Điều kiện hoạt động |
Được thiết kế để cài đặt trong môi trường IP20 hoặc IP21. Khi lắp đặt trong môi trường bụi bẩn hoặc ẩm ướt, phải có các biện pháp thích hợp (lọc không khí,…). |
||||
| Độ cao so với mặt biển mà không bị giảm xếp hạng | <1500 m / độ sâu> 1500 m - 0,8% trên 100 m | ||||
| Môi trường / nhiệt độ lưu trữ / độ ẩm tương đối | -20 đến 50 ° C / -40 đến 70 ° C / 95%, không ngưng tụ | ||||
| Chất liệu (vỏ bọc) | Thép tráng-ALU ZINC | ||||
| NGUỒN ĐẦU RA AC | |||||
| Công suất đầu ra danh định (VA) / (W) | 1500/1200 | 2500/2000 | |||
| Khả năng quá tải trong thời gian ngắn | 150% (15 giây) 110% vĩnh viễn trong phạm vi T ° | ||||
| Hệ số công suất tải cho phép | Đánh giá toàn bộ công suất từ 0 cảm ứng đến 0 điện dung | ||||
| Quản lý nhiệt độ bên trong và tắt | Đúng | ||||
| THÔNG SỐ KỸ THUẬT ĐẦU VÀO DC | |||||
| Điện áp danh định (DC) | 24 V | 48 V | 60 V | 110 V | 220 V |
| Dải điện áp (DC) | 19 - 35 V | 40 - 60 V | 48 - 72 V | 90 - 160 V | 170 - 300 V |
| Dòng điện danh định |
56 A (ở 24 Vdc và Đầu ra 1200 W) |
46 A (ở 48 Vdc và Đầu ra 2000 W) |
35 A (ở 60 Vdc và Công suất 2000 W |
19 A (ở 110 Vdc và Đầu ra 2000 W) |
9,8 A (ở 220 Vdc và Công suất 2000 W |
| Dòng điện đầu vào tối đa (trong 15 giây) / gợn sóng điện áp | 84 A / <100 mV rms |
84 A / <2 mV Psopho |
52 A <100 mV rms | 29 A / <200 mV rms |
14,9 A / <200 mV rms |
| Ranh giới điện áp đầu vào | Người dùng có thể lựa chọn với giao diện T2S | ||||
|
THÔNG SỐ KỸ THUẬT ĐẦU VÀO AC Đầu vào AC chỉ có sẵn với mô-đun EPC, mô-đun REG không có bất kỳ ACin nào |
|||||
| Điện áp danh định (AC) | 220/230/240 V 1P hoặc 3P (Tối thiểu 3 kệ cho 3P) | ||||
| Dải điện áp (AC) | 150-265 V | ||||
|
Brownout |
150 đến 185 V giảm tốc tuyến tính 150 VA / 120 Watts trên 10 Vac | ||||
|
1200 VA / 960 W @ 150 Vac |
2000 VA / 1600 W @ 150 Vac | ||||
| Phạm vi phù hợp trước khi chuyển sang DC | Có thể điều chỉnh | ||||
| Hệ số công suất | > 99% | ||||
| Dải tần số (có thể lựa chọn) / dải đồng bộ hóa | 50 - 60 Hz / dải 47 - 53 Hz / 57 - 63 Hz | ||||
| THÔNG SỐ KỸ THUẬT ĐẦU RA AC | |||||
| Điện áp danh định (AC *) | 220/230/240 V | ||||
| Tần số / tần số chính xác | 50-60 Hz / 0,03% | ||||
| Tổng méo hài (tải điện trở) | <1,5% | ||||
| Tải tác động thời gian phục hồi | 0,4 mili giây | ||||
| Bật độ trễ | 20 giây đến 40 giây tùy thuộc vào số lượng mô-đun được cài đặt | ||||
| Dòng điện danh định.Được bảo vệ chống lại dòng điện ngược | 6,6 A | 10,9 A | |||
| Hệ số Crest ở công suất danh định | 2,8: 1 | 3: 1 | |||
| Với quản lý và bảo vệ ngắn mạch | |||||
| Ngắn mạch giải phóng công suất |
10 x In trong 20 mili giây - Khả dụng trong khi Nguồn có sẵn ở cổng đầu vào AC Với kiểm soát và quản lý cường độ |
||||
| Dòng ngắn mạch sau khi xóa công suất | 2,1 In trong 15 s và 1,5 In sau 15 s | ||||
| TRONG HIỆU SUẤT CHUYỂN KHOẢN | |||||
| Tối đa Vôn sự gián đoạn / toàn bộ tạm thời Vôn khoảng thời gian (tối đa) | 0 giây / 0 giây | ||||
| KÝ HIỆU & GIÁM SÁT | |||||
| Trưng bày | Đèn LED khái quát | ||||
| Đầu ra cảnh báo / giám sát | Làm khô các tiếp điểm trên giá / Cổng USB tiêu chuẩn và MODBUS trên T2S, tùy chọn: Hiển thị Candis / Candis TCP-IP | ||||
| Bật / tắt từ xa | trên nhà ga phía sau của giá qua T2S | ||||
Các giải pháp
Chúng tôi cung cấp các giải pháp hoàn chỉnh bao gồm khảo sát địa điểm, đề xuất phương án chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật và dịch vụ bảo trì cho các Công ty Viễn thông trong và ngoài Trung Quốc.Chúng tôi có một đội ngũ có năng lực và một mạng lưới các Đối tác đáng tin cậy trên khắp thế giới.
Câu hỏi thường gặp:
1. làm thế nào để bạn kiểm soát chất lượng?
A: Tất cả các sản phẩm trước khi xuất xưởng đều được mô phỏng kịch bản sử dụng, kiểm tra tải và đầy tải và chia sẻ dòng điện để đảm bảo chất lượng của sản phẩm.
2. số lượng đặt hàng tối thiểu của bạn là gì?
A: Không có số lượng đặt hàng tối thiểu, và một cái cũng có thể được thực hiện.Sự khác biệt duy nhất là giá cả và lịch trình.
3. bạn có thể giới thiệu công ty của bạn?
A: Tôi rất vinh dự.Tôi sẽ gửi cho bạn tài liệu giới thiệu của công ty sau để bạn có thể giới thiệu trực tiếp và toàn diện hơn về thông tin của công ty chúng tôi.
4. những lợi thế của công ty của bạn là gì?
A: Hàng tồn kho đầy đủ, và đảm bảo cung cấp cho việc đổi mới nguồn cung tiếp theo, được cung cấp linh hoạt theo các nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5. Tôi có thể gửi mẫu không? Báo cáo cho tôi cùng với giá cả?
A: Bạn có thể gửi mẫu, các mẫu có thể tự hào lớn, và phí vận chuyển cần phải do bạn chịu.
6. Làm thế nào để công ty của bạn đối phó với các vấn đề về chất lượng?
A: Công ty chúng tôi đã làm ngành này được gần 10 năm.Nó đã có một danh tiếng nhất định.Chúng tôi sẽ phân tích kỹ lưỡng về nó.Nếu đó thực sự là vấn đề chất lượng của chúng tôi, bạn có thể yên tâm rằng nó sẽ làm mọi thứ theo thỏa thuận hợp đồng và sẽ không bao giờ để bạn phải lo lắng về sau, đội ngũ dịch vụ của chúng tôi sẽ rất vui được phục vụ bạn.
7 Wmũ abochất lượng ra sao?
A: 100% ban đầu với gói mới.chúng tôi sẽ kiểm tra mỗi mục trước khi đăng để đảm bảo mỗi mục với chất lượng tốt.
số 8 Hnợ nhiều tháng cho bảo lãnh?
A: đảm bảo chất lượng 1 năm
9Làm thế nào để đối phó với bất kỳ hàng hóa kém chất lượng?
A: Hàng hóa có thể được gửi qua đường bưu điện với phí bưu điện của chúng tôi đối với bất kỳ sản phẩm kém chất lượng nào trong thời gian đảm bảo.
