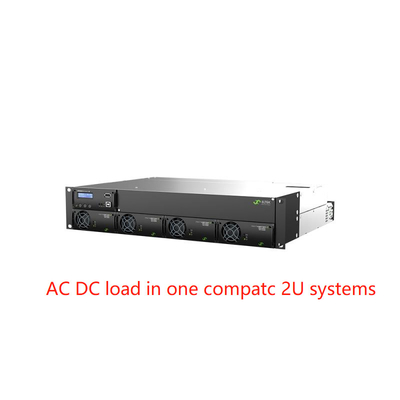

Bộ điều khiển AC DC Recterter 2U Power Core 6kVA AC 4.8KW DC Smartpack R (Part No.:CTOR0402.1xxx)
Lõi nguồn 2U của bộ chỉnh lưu kết hợp cả nguồn cấp AC và DC thành một thiết bị nhỏ gọn 2U.Làm cho nó cung cấp nguồn dự phòng AC cho tải 230Vac hoặc 115Vac;và nguồn 48Vdc cho tải DC và sạc pin.
Tổng công suất đầu ra cho cả AC và DC được giới hạn ở tổng số 8KW, giới hạn đầu ra AC và DC có thể được đặt theo tải được kết nối, trong đó giới hạn cho tải AC được đặt thành mas 6kVA và cho tải DC cho tối đa 4KW hoặc 8KW .
Các ứng dụng :
VIỄN THÔNG-DI ĐỘNG/ KHÔNG DÂY
· LTE/4G/WiMAX
· Hệ thống anten phân tán
· Băng thông rộng
· Trạm cơ sở vô tuyến / trang web di động
ĐIỆN TIỆN ÍCH
· Thiết bị đóng cắt hạ thế & cao thế
· Trạm biến thế & trạm phụ
· Kiểm soát & bảo vệ
· Hệ thống SCADA
CƠ SỞ HẠ TẦNG ĐƯỜNG SẮT & METRO
· Kiểm soát & bảo vệ
· Tín hiệu
Các tính năng chính:
l Thiết kế nhỏ gọn và cài đặt đơn giản
l Đầu vào và đầu ra một pha 230 hoặc 115VAC
l Đầu vào và đầu ra 48Vdc
l Lên đến 4 mô-đun rectiver
l 8KW tổng đầu ra AC + DC
l Đầu ra AC tối đa 6kVA
l Đầu ra DC tối đa 4KW / 8KW
l Tùy chọn phân phối AC 1 hoặc 2 cực
l 1 tùy chọn phân phối DC cực
l Được xây dựng trong công nghệ chuyển giao
Dữ liệu kỹ thuật:
| người mẫu | 8 kW, 230 VAC | 4 kW, 115 VAC |
| dòng sản phẩm | CTOR0402.1xxx | CTOR0402.1xxx |
| DỮ LIỆU ĐẦU RA AC | ||
| Điện áp (mặc định) / (phạm vi điều chỉnh)1) | 230VAC / 200-240VAC | 115 VAC / 100-127 VAC |
| Tần số (chế độ biến tần – mặc định) | 50 Hz (thích ứng) | 60 Hz (thích ứng) |
| Tần số (chế độ biến tần – có thể cài đặt) | 50 Hz, 60 Hz hoặc 50/60 Hz được đồng bộ hóa lần cuối (thích ứng) | |
| Công suất cực đại (liên tục/quá tải <15s) | 4800 W (6000 VA) / 8000 VA | 2400 W (3000 VA) / 4000 VA |
| Dòng điện tối đa (liên tục/quá tải <15s) | 26 CÁNH TAY / 34,8 CÁNH TAY | |
| Hành trình nhanh hiện tại (tối đa) (20ms) | 128 A (6 x danh nghĩa) | |
| Giữ (Điện áp giảm) (trước khi chuyển sang pin) | 5 mili giây | 5 mili giây |
| THD | < 1,5 % ở tải điện trở | |
| Sự bảo vệ | Cầu chì chữ L, Cắm nóng, Biến trở | |
| DỮ LIỆU ĐẦU RA DC | ||
| Điện áp (mặc định) / (phạm vi điều chỉnh) | 53,5VDC / 43-58VDC | |
| Công suất (đầu vào @nominal tối đa) | 4800W2) | 2400W2) |
| Dòng điện (tối đa @VOUT ≤ 108 VDC) | 100 A2) | 50 A2) |
| Chia sẻ hiện tại (tải 10 - 100%) | ±5 % dòng điện tối đa từ 10 đến 100 % tải | |
| Sự bảo vệ | Chống đoản mạch, Ngắt quá điện áp, Đảo ngược cực tính và Cầu chì | |
| DỮ LIỆU ĐẦU VÀO | ||
| Điện áp đầu vào AC Mains (phạm vi / Ngắt kết nối LV) | 185-275 VAC / 170 VAC | 95-140 VAC / 85 VAC |
| Dòng điện xoay chiều (tối đa - tùy thuộc vào loại mô-đun) | 32,8-46 CÁNH TAY 3) | 36,8-45,2 CÁNH TAY 3) |
| Tần số (mặc định: phạm vi đồng bộ hóa) | 47-53 & 57-63Hz | 57-63 & 47-53Hz |
| Tần số (có thể cài đặt: phạm vi đồng bộ hóa) | 47-53 Hz, 57-63 Hz hoặc cả hai (thích ứng) | |
| Hệ số công suất / THD | > 0,99 khi tải 70% trở lên / < 3,5 % | |
| Điện áp DC danh nghĩa/phạm vi mở rộng4) | 45-58VDC / 40-45VDC | |
| Dòng điện một chiều (tối đa) | 128 A / 180 A khi quá tải (15 giây) | 64 A / 90 A khi quá tải (15 giây) |
| tính năng đầu vào |
Cầu chì L và N, Cắm nóng, Biến trở Đầu vào AC đầu vít riêng lẻ 4 mm2cho L, N & PE (4x một pha) |
|
| TÙY CHỌN | ||
| Bộ điều khiển | Gói thông minh R | |
| kết nối báo động | Thẻ báo động mở rộng (6x Đầu vào kỹ thuật số & 6x Rơle) | |
| phân phối pin | tối đa.2x100A hoặc 1x150A | |
| LVBD | 150A (tùy chọn) | |
| phân phối điện xoay chiều | tối đa.3x 16 A (1 cực) hoặc 1x 16 A (2 cực) MCB | |
| phân phối DC | tối đa.3x 60 A (1 cực) MCB | |
| THÔNG SỐ KỸ THUẬT KHÁC | ||
| Hiệu quả | > 96 % (chế độ điện lưới), > 94 % (chế độ biến tần) | > 92 % (chế độ điện lưới), > 91 % (chế độ biến tần) |
| Nhiệt độ hoạt động | -40 đến +55 °C (-40 đến +131 °F), độ ẩm 5-95 % RH không ngưng tụ | |
| Nhiệt độ bảo quản | -40 đến +85 °C (-40 đến +185 °F), độ ẩm 0-99 % RH không ngưng tụ | |
| Kích thước [Rộng x Sâu x Cao] | 483 x 386 x 97 mm (19 x 15,2 x 3,8 inch) | |
| Cân nặng | 9,9 kg (21,8 lbs) | |
| TIÊU CHUẨN THIẾT KẾ | ||
| an toàn điện | EN 60950-1, EN 62040-1 An toàn UPS | |
|
EMC |
ETSI EN 300 386 V2.1.1, FCC CFR 47 Phần 15 EN 62040-2 EN 61000-6-1/-2/-3/-4 |
|
|
Môi trường |
ETSI EN 300 019: 2-1 (Loại 1.2), 2-2 (Loại 2.3) & 2-3 (Loại 3.2) Điều kiện vận hành bình thường theo IEC 62040-3:2011 khoản 4.2.Các điều kiện hoạt động khác theo IEC 62040-3:2011 khoản 4.3, phải được tư vấn Tuân thủ RoHS 3 (2015/863/EU) và WEEE (2008/98/EC) |
|
Các giải pháp
Chúng tôi cung cấp các giải pháp hoàn chỉnh bao gồm khảo sát địa điểm, đề xuất kế hoạch chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật và dịch vụ bảo trì cho các Công ty Viễn thông trong và ngoài Trung Quốc.Chúng tôi có một đội ngũ có năng lực và một mạng lưới các Đối tác đáng tin cậy trên khắp thế giới.
Câu hỏi thường gặp:
1. Làm thế nào để bạn kiểm soát chất lượng?
Trả lời: Tất cả các sản phẩm trước khi giao hàng đều là các kịch bản sử dụng mô phỏng, tải và đầy tải và thử nghiệm chia sẻ hiện tại để đảm bảo chất lượng của sản phẩm.
2. Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: Không có số lượng đặt hàng tối thiểu, và một cái cũng có thể được thực hiện.Sự khác biệt duy nhất là giá cả và lịch trình.
3. Bạn có thể giới thiệu công ty của mình không?
A: Tôi rất vinh dự.Tôi sẽ gửi cho bạn tài liệu giới thiệu của công ty sau để cung cấp cho bạn một giới thiệu toàn diện và trực tiếp hơn về thông tin của công ty chúng tôi.
4. Lợi thế của công ty bạn là gì?
Trả lời: Hàng tồn kho đầy đủ và đảm bảo cung cấp cho việc đổi mới nguồn cung sau đó, được cung cấp linh hoạt theo các nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5. Tôi có thể gửi mẫu không? Báo cáo cho tôi cùng với giá cả?
Trả lời: Bạn có thể gửi mẫu, các mẫu phải chịu niềm tự hào lớn và cước vận chuyển cần phải do bạn chịu.
6. Làm thế nào để công ty của bạn giải quyết vấn đề về chất lượng?
Trả lời: Công ty chúng tôi đã hoạt động trong ngành này được gần 10 năm.Nó đã có một danh tiếng nhất định.Chúng tôi sẽ phân tích kỹ càng.Nếu đó thực sự là vấn đề về chất lượng của chúng tôi, bạn có thể yên tâm rằng nó sẽ thực hiện mọi việc theo thỏa thuận hợp đồng và sẽ không bao giờ để bạn phải lo lắng, đội ngũ dịch vụ của chúng tôi sẽ sẵn lòng phục vụ bạn.
7 Wmũ mộtbòut chất lượng?
A: 100% bản gốc với gói mới.chúng tôi sẽ kiểm tra từng mục trước khi đăng để đảm bảo từng mục có chất lượng tốt.
số 8 how bao nhiêu tháng để bảo hành?
A: 1 năm đảm bảo chất lượng
9Làm thế nào để đối phó với bất kỳ hàng kém chất lượng?
Trả lời: Hàng hóa có thể được gửi bằng phí bưu điện của chúng tôi đối với bất kỳ sản phẩm kém chất lượng nào trong thời gian bảo hành.
