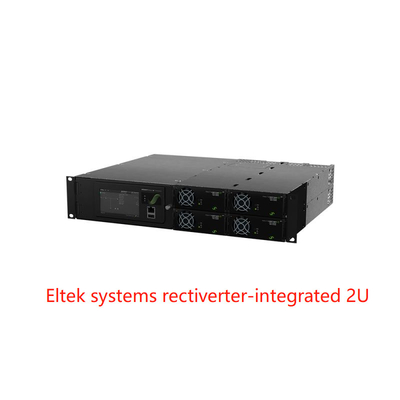

Eltek Rectiverter 2U, Hệ thống tích hợp 6kVA Hệ thống 220 VDC với Smartpack2 Touch & Basic Industrial CIOR0402.XXX
Hệ thống tích hợp biến tần thẳng 2U 19 inch có thể được sử dụng như một hệ thống duy nhất tiêu chuẩn với đầu ra AC & DC hàng loạt trong các ứng dụng công nghiệp nơi cần một bộ đệm 230 / 115Vac và 220Vdc.
Tổng công suất đầu ra cho cả AC và DC được đặt ở mức tổng cộng 8KW, giới hạn đầu ra AC và DC có thể được đặt theo tải được kết nối,trong đó giới hạn cho tải AC được đặt ở mức tối đa 6kVA và cho tải DC ở mức tối đa 4KW và 8KW.
Với các tùy chọn bổ sung, việc đo lường và báo hiệu có thể được mở rộng rộng với nút CAN flexmonitor.
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Hệ thống ăng-ten phân tán
· Mạng băng thông rộng
· Trạm cơ sở vô tuyến / địa điểm di động
Các dịch vụ điện
· Máy chuyển mạch điện áp thấp và cao
· Trạm biến áp và trạm phụ
· Kiểm soát và bảo vệ
· Hệ thống SCADA
Đường sắt và hạ tầng tàu điện ngầm
· Kiểm soát và bảo vệ
· Báo hiệu
Đặc điểm chính:
L Thiết kế nhỏ gọn và cài đặt đơn giản
l Nhập và đầu ra một pha 230 hoặc 115VAC
l 48Vdc đầu vào và đầu ra
l Tối đa 4 mô-đun chỉnh
l Tổng công suất AC + DC 8KW
l Max 6kVA đầu ra AC
l Max 4KW / 8KW DC đầu ra
l Tùy chọn phân phối AC 1 hoặc 2 cực
Lựa chọn phân phối DC cực 1
L Được xây dựng trong công nghệ chuyển giao
Dữ liệu kỹ thuật:
| Mô hình | 8 kW, 230 VAC | 4 kW, 115 VAC |
| Nhóm sản phẩm | CIOR0402.1xxx | CIOR0402.1xxx |
| AC OUTPUT DATA | ||
| Điện áp (bên mặc định) / (phạm vi điều chỉnh)1) | 230 VAC / 200-240 VAC | 115 VAC / 100-127 VAC |
| Tần số (chế độ biến tần) | 50 Hz (được điều chỉnh) | 60 Hz (được điều chỉnh) |
| Tần số (chế độ biến tần) | 50 Hz, 60 Hz hoặc lần cuối cùng đồng bộ hóa 50 / 60 Hz (thích nghi) | |
| Công suất tối đa (tiếp tục / quá tải < 15s) | 4800 W (6000 VA) / 8000 VA | 2400 W (3000 VA) / 4000 VA |
| Điện lượng tối đa (tiếp tục / quá tải < 15s) | 26 ARMS / 34,8 ARMS | |
| Hiện tại (tối đa) nhanh chóng đi (20ms) | 128 A (6 x danh nghĩa) | |
|
Chờ (điện áp giảm) (trước khi chuyển sang pin) |
5 ms | 5 ms |
| THD | < 1,5% ở tải độ kháng | |
| Bảo vệ | Fuse trong L, Hot pluggable, Varistor | |
| DC OUTPUT DATA | ||
| Điện áp (bên mặc định) / (phạm vi điều chỉnh) | 245 VDC / 194-290 VDC | |
| Sức mạnh (số lượng đầu vào tối đa @chỉ số) | 4800 W2) | 2400 W2) |
| Điện (tối đa @VOUT ≤ 108 VDC) | 22,2 A2) | 11,1 A2) |
| Chia sẻ dòng điện (10 - 100% tải) | ± 5% dòng điện tối đa từ 10% đến 100% tải | |
| Bảo vệ | Chứng minh mạch ngắn, quá điện áp tắt, đảo ngược cực và Fuse | |
| Dữ liệu đầu vào | ||
| AC Main Input Voltage (khu vực / LV ngắt kết nối) | 185-275 VAC / 170 VAC | 95-140 VAC / 85 VAC |
| Dòng điện AC (tối đa - phụ thuộc vào loại mô-đun) | 32,8-46 ARMS 3) | 36,8-45,2 ARMS 3) |
| Tần số (bên mặc định: phạm vi đồng bộ) | 47-53 và 57-63 Hz | 57-63 và 47-53 Hz |
| Tần số (có thể cài đặt: phạm vi đồng bộ) | 47-53 Hz, 57-63 Hz hoặc cả hai (thích nghi) | |
| Nguyên nhân điện / THD | > 0,99 với 50% tải hoặc nhiều hơn / < 3,5 % | |
| Dòng điện áp đồng chiều danh nghĩa / phạm vi mở rộng4) | 204-290 VDC / 180-204 VDC | |
| Dòng điện đồng (tối đa) | 26,7 A / 36 A trong quá tải (15 s) | 12,8 A / 18 A trong quá tải (15 s) |
| Tính năng đầu vào |
Fuse trong L và N, Hot pluggable, Varistor Các đầu cuối vít riêng lẻ đầu vào AC 4 mm2cho L, N & PE (4x pha đơn) |
|
| Các lựa chọn | ||
| Kiểm soát và giám sát (đơn vị chính) | Smartpack2 Touch | |
| Kiểm soát và giám sát (đơn vị cơ bản) | Smartpack2 Công nghiệp cơ bản | |
| Khối CAN của bộ điều khiển | Fleximonitor (với hộp Relay) | |
| Phân phối AC | Khả năng đầu ra biến đổi tần số mỗi đầu vít 10 mm2cho L, N & PE (1x pha đơn) | |
| Phân phối DC | Kết nối khối DC trên 2x M6 | |
| Các thông số kỹ thuật khác | ||
| Hiệu quả | > 96 % (chế độ chính), > 95 % (chế độ biến tần) | > 93 % (chế độ chính), > 92 % (chế độ biến tần) |
| Nhiệt độ hoạt động | -40 đến +55 °C (-40 đến +131 °F), độ ẩm 5-95 % RH không ngưng tụ | |
| Nhiệt độ lưu trữ | -40 đến +85 °C (-40 đến +185 °F), độ ẩm 0-99 % RH không ngưng tụ | |
| Kích thước [W x D x H] | 482 x 440 x 89 mm (2U) (19 x 17,3 x 3,5 inch) | |
| Trọng lượng | 9,9 kg (21,8 lbs) | |
| Tiêu chuẩn thiết kế | ||
| An toàn điện | EN 60950-1, EN 62040-1 An toàn UPS | |
|
EMC |
ETSI EN 300 386 V2.1.1, FCC CFR 47 Phần 15 EN 62040-2 EN 61000-6-1/-2/-3/-4/-5 |
|
|
Môi trường |
ETSI EN 300 019: 2-1 (Lớp 1.2), 2-2 (Lớp 2.3) & 2-3 (Lớp 3.2) Điều kiện hoạt động bình thường theo IEC 62040-3:2011 điều 4.2Các điều kiện vận hành khác theo IEC 62040-3:2011 điều 4.3, phải được thông báo Phù hợp với RoHS 3 (2015/863/EU) và WEEE (2008/98/EC) |
|
|
1) Phạm vi điện áp đầu ra được cấu hình trong nhà máy và có khóa riêng biệt trong khung hình trên cùng 3) Nếu cổng DC bị quá tải kéo điện áp dưới 194 V, dòng điện đầu vào có thể tăng trên mức này. |
2) AC tải có ưu tiên.có sẵnĐiện năng đầu ra và dòng điện DC phụ thuộc vào tải AC tức thời và điện áp đầu vào AC; nghĩa là tối đa 3200 W / 29,6 A với công suất AC đầy đủ và đầu vào danh nghĩa cho 230 VAC. 4) Hiệu suất giảm - không hỗ trợ tải quá mức, và cho 200-240 VAC đầu ra THD sẽ tăng và tối đa đầu ra công suất de- tỷ lệ (đến 970 W cho 230 VAC @ 180 VDC) |
|

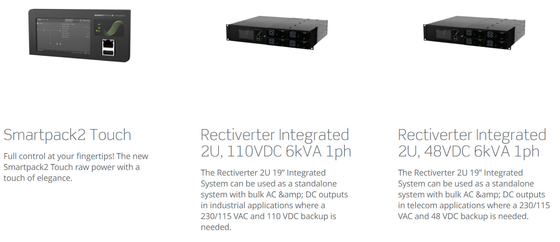

Các sản phẩm liên quan:
