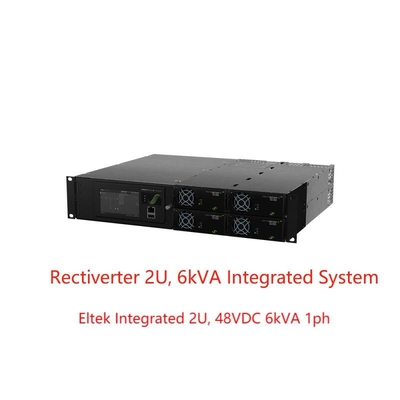

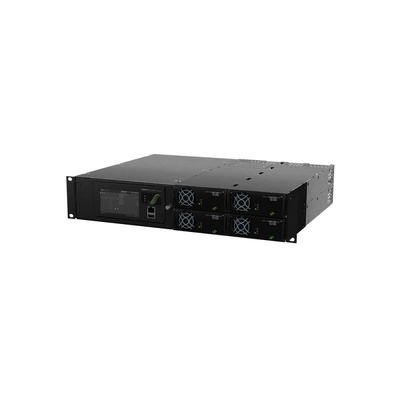

Eltek Recterter Tích hợp hệ thống 2U, 48VDC 6kVA 1ph với Smartpack 2 Touch và cơ bản (phần No.CIOR0402)
Các ứng dụng :
Hệ thống tích hợp rectiverter 2U 19inch có thể được sử dụng như một hệ thống độc lập với đầu ra AC & DC số lượng lớn trong các ứng dụng công nghiệp, nơi cần có nguồn dự phòng 230 /115Vac và 110Vdc.
Tổng công suất đầu ra cho cả AC và DC được giới hạn ở tổng 8KW, giới hạn đầu ra AC và DC có thể được đặt theo tải được kết nối, trong đó giới hạn cho tải AC được đặt ở mức tối đa 6kVA và đối với tải DC ở mức tối đa 4KW, 8KW .
Là các tùy chọn bổ sung, phép đo và tín hiệu có thể được mở rộng rộng rãi với các nút CAN màn hình I/Q hoặc màn hình Flexi.
VIỄN THÔNG-DI ĐỘNG/ KHÔNG DÂY
· LTE/4G/WiMAX
· Hệ thống anten phân tán
· Băng thông rộng
· Trạm cơ sở vô tuyến / trang web di động
ĐIỆN TIỆN ÍCH
· Thiết bị đóng cắt hạ thế & cao thế
· Trạm biến thế & trạm phụ
· Kiểm soát & bảo vệ
· Hệ thống SCADA
CƠ SỞ HẠ TẦNG ĐƯỜNG SẮT & METRO
· Kiểm soát & bảo vệ
· Tín hiệu
Các tính năng chính:
l Thiết kế nhỏ gọn và cài đặt đơn giản
l Đầu vào và đầu ra một pha 230 hoặc 115VAC
l Đầu vào và đầu ra 48Vdc
l Lên đến 4 mô-đun rectiver
l 8KW tổng đầu ra AC + DC
l Đầu ra AC tối đa 6kVA
l Đầu ra DC tối đa 4KW / 8KW
l Tùy chọn phân phối AC 1 hoặc 2 cực
l 1 tùy chọn phân phối DC cực
l Được xây dựng trong công nghệ chuyển giao
Dữ liệu kỹ thuật:
| người mẫu | 8 kW, 230 VAC | 4 kW, 115 VAC |
| dòng sản phẩm | CIOR0402.1xxx | CIOR0402.1xxx |
| DỮ LIỆU ĐẦU RA AC | ||
| Điện áp (mặc định) / (phạm vi điều chỉnh)1) | 230VAC / 200-240VAC | 115 VAC / 100-127 VAC |
| Tần số (chế độ biến tần – mặc định) | 50 Hz (thích ứng) | 60 Hz (thích ứng) |
| Tần số (chế độ biến tần – có thể cài đặt) | 50 Hz, 60 Hz hoặc 50/60 Hz được đồng bộ hóa lần cuối (thích ứng) | |
| Công suất cực đại (liên tục/quá tải <15s) | 4800 W (6000 VA) / 8000 VA | 2400 W (3000 VA) / 4000 VA |
| Dòng điện tối đa (liên tục/quá tải <15s) | 26 CÁNH TAY / 34,8 CÁNH TAY | |
| Hành trình nhanh hiện tại (tối đa) (20ms) | 128 A (6 x danh nghĩa) | |
| Giữ (Điện áp giảm) (trước khi chuyển sang pin) | 5 mili giây | 5 mili giây |
| THD | < 1,5 % ở tải điện trở | |
| Sự bảo vệ | Cầu chì chữ L, Cắm nóng, Biến trở | |
| DỮ LIỆU ĐẦU RA DC | ||
| Điện áp (mặc định) / (phạm vi điều chỉnh) | 53,5VDC / 43-58VDC | |
| Công suất (đầu vào @nominal tối đa) | 4800W2) | 2400W2) |
| Dòng điện (tối đa @VOUT ≤ 48 VDC) | 100 A2) | 50 A2) |
| Chia sẻ hiện tại (tải 10 - 100%) | ±5 % dòng điện tối đa từ 10 đến 100 % tải | |
| Sự bảo vệ | Chống đoản mạch, Ngắt quá điện áp, Đảo ngược cực tính và Cầu chì | |
| DỮ LIỆU ĐẦU VÀO | ||
| Điện áp đầu vào AC Mains (phạm vi / Ngắt kết nối LV) | 185-275 VAC / 170 VAC | 95-140 VAC / 85 VAC |
| Dòng điện xoay chiều (tối đa - tùy thuộc vào loại mô-đun) | 32,8-46 CÁNH TAY 3) | 36,8-45,2 CÁNH TAY 3) |
| Tần số (mặc định: phạm vi đồng bộ hóa) | 47-53 & 57-63 Hz | 57-63 & 47-53 Hz |
| Tần số (có thể cài đặt: phạm vi đồng bộ hóa) | 47-53 Hz, 57-63 Hz hoặc cả hai (thích ứng) | |
| Hệ số công suất / THD | > 0,99 khi tải 70% trở lên / < 3,5 % | |
| Điện áp DC danh nghĩa/phạm vi mở rộng4) | 45-58VDC / 40-45VDC | |
| Dòng điện một chiều (tối đa) | 128 A / 180 A khi quá tải (15 giây) | 64 A / 90 A khi quá tải (15 giây) |
| tính năng đầu vào |
Cầu chì L và N, Cắm nóng, Varistor Đầu vào AC đầu vít riêng lẻ 4 mm2cho L, N & PE (4x một pha) |
|
| TÙY CHỌN | ||
| Điều khiển và giám sát (thiết bị chính) | Smartpack2 Cảm ứng | |
| Điều khiển và giám sát (đơn vị cơ bản) | Smartpack2 cơ bản | |
| Bộ điều khiển CÓ THỂ nút | Màn hình I/O T2 | |
| phân phối điện xoay chiều | Đầu ra AC đầu vít riêng lẻ 10 mm2cho L, N & PE (1 pha một pha) | |
| phân phối DC | Kết nối số lượng lớn DC trên bu lông 2x M6 | |
| THÔNG SỐ KỸ THUẬT KHÁC | ||
| Hiệu quả | > 96 % (chế độ điện lưới), > 94 % (chế độ biến tần) | > 92 % (chế độ điện lưới), > 91 % (chế độ biến tần) |
| Nhiệt độ hoạt động | -40 đến +55 °C (-40 đến +131 °F), độ ẩm 5-95 % RH không ngưng tụ | |
| Nhiệt độ bảo quản | -40 đến +85 °C (-40 đến +185 °F), độ ẩm 0-99 % RH không ngưng tụ | |
| Kích thước [Rộng x Sâu x Cao] | 482 x 400 x 89 mm (2U) (19 x 15,7 x 3,5 inch) | |
| Cân nặng | 9,4 kg (20,7 lbs) | |
| TIÊU CHUẨN THIẾT KẾ | ||
| an toàn điện | EN 60950-1, EN 62040-1 An toàn UPS | |
|
EMC |
ETSI EN 300 386 V2.1.1, FCC CFR 47 Phần 15 EN 62040-2 EN 61000-6-1/-2/-3/-4/-5 |
|
|
Môi trường |
ETSI EN 300 019: 2-1 (Loại 1.2), 2-2 (Loại 2.3) & 2-3 (Loại 3.2) Điều kiện vận hành bình thường theo IEC 62040-3:2011 khoản 4.2.Các điều kiện hoạt động khác theo IEC 62040-3:2011 khoản 4.3, phải được tư vấn Tuân thủ RoHS 3 (2015/863/EU) và WEEE (2008/98/EC) |
|
|
1) Dải điện áp đầu ra được định cấu hình tại nhà máy và có khóa riêng trong khung trên cùng 3) Nếu cổng DC bị quá tải kéo theo điện áp dưới 43 V, dòng điện đầu vào có thể tăng trên mức này. |
2) Tải AC được ưu tiên.tối đacó sẵnCông suất và dòng điện đầu ra DC phụ thuộc vào tải AC tức thời và điện áp đầu vào AC; tức là tối đa 3200 W / 66,4 A ở nguồn AC đầy đủ và đầu vào danh nghĩa cho 230 VAC. 4) Giảm hiệu suất - không hỗ trợ quá tải và đối với đầu ra 200-240 VAC, THD sẽ tăng và giảm công suất đầu ra tối đa (còn 970 W cho 230 VAC @ 40 VDC) |
|

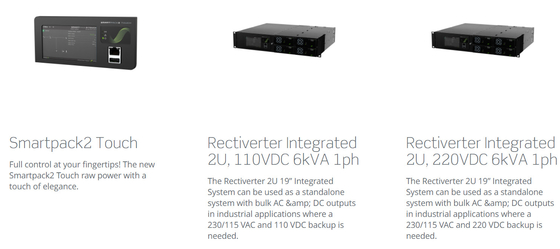

Những sảm phẩm tương tự:
