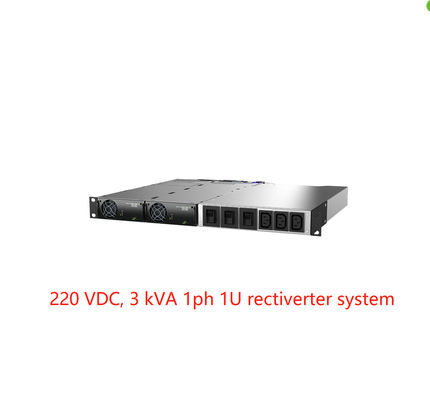

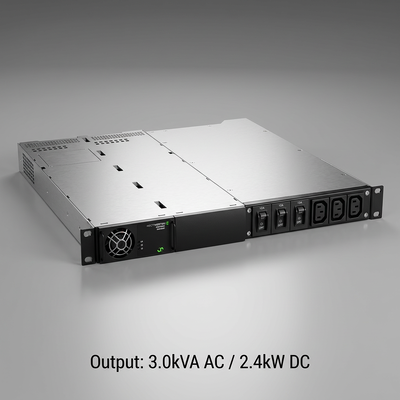

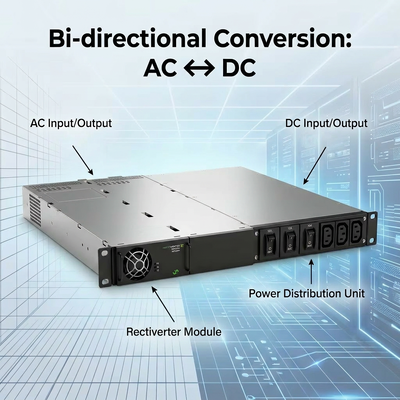

Hệ thống độc lập tích hợp Eltek Recterter 3kVA 1pha 220 VDC (Part No.:CTOR0201.003 CTOR0201.006 )
Các ứng dụng :
Hệ thống độc lập tích hợp rectiverter có thể được sử dụng trong ứng dụng mà
Cần có 1 nguồn dự phòng 230/115Vac song song với nguồn dự phòng 220Vdc.
Hệ thống này có thể được tích hợp vào hệ thống Eltek DC và được kết nối với cùng bộ điều khiển như hệ thống 220Vdc
Nó cũng có thể được sử dụng như một hệ thống độc lập được kết nối với bất kỳ nguồn 220Vdc có sẵn nào.
Tổng công suất đầu ra cho cả đầu ra AC và DC được giới hạn ở mức tối đa 4kw, giới hạn đầu ra AC và DC có thể được đặt theo tải kèm theo. Giới hạn cho tải AC được đặt ở mức tối đa 3Kva.
VIỄN THÔNG-DI ĐỘNG/ KHÔNG DÂY
lLTE/4G/WiMAX
l Hệ thống ăng ten phân tán
l Băng thông rộng
l Trạm cơ sở vô tuyến / trang web di động
tôi ·
l CƠ SỞ HẠ TẦNG ĐƯỜNG SẮT & METRO
l Kiểm soát & bảo vệ
l Báo hiệu
lGSM-R
tôi Hệ thống an toàn
tôi ·
l ĐIỆN TIỆN ÍCH
l Kiểm soát & bảo vệ
lHệ thống SCADA
Các tính năng chính:
Thiết kế nhỏ gọn và cài đặt đơn giản
Đầu vào và đầu ra một pha 230 hoặc 115VAC
l Đầu vào và đầu ra 48Vdc
l Lên đến 4 mô-đun rectiver
l 8KW tổng đầu ra AC + DC
l Đầu ra AC tối đa 6kVA
l Đầu ra DC tối đa 4KW / 8KW
l Tùy chọn phân phối AC 1 hoặc 2 cực
l 1 tùy chọn phân phối DC cực
l Được xây dựng trong công nghệ chuyển giao
Dữ liệu kỹ thuật:
| Mô hình / thông tin đặt hàng | 4 kW, 230 V | 2 kW, 115 V | |
| một phần số | CTOR0201.003 | CTOR0201.006 | |
| DỮ LIỆU ĐẦU RA AC | |||
| Điện áp (mặc định) / (phạm vi điều chỉnh)1) | 230 VAC / 200 - 240 VAC | 115 VAC / 100 - 127 VAC | |
| Tần số (chế độ biến tần mặc định) | 50 Hz (thích ứng) | 60 Hz (thích ứng) | |
| Tần số (chế độ biến tần có thể cài đặt) | 50Hz, 60Hz hoặc 50/60Hz được đồng bộ hóa lần cuối (thích ứng) | ||
| Công suất cực đại (liên tục/quá tải (<15s) ) | 2400 W (3000 VA) / 4000 VA | 1200W (1500VA) / 2000VA | |
| Dòng điện tối đa (liên tục/quá tải (<15s) ) | 13 CÁNH TAY / 17,4 CÁNH TAY | ||
| Hiện tại (tối đa) Hành trình nhanh (20 mili giây) | 64 A (6 x danh nghĩa) | ||
| Giữ (Điện áp giảm) (trước khi chuyển sang pin) | 5 mili giây | ||
| THD | < 1,5 % ở tải điện trở | ||
| tính năng đầu ra | Cầu chì L và N, Cắm nóng | ||
| DỮ LIỆU ĐẦU RA DC | |||
| Điện áp (mặc định) / (phạm vi điều chỉnh) | 245VDC / 194 - 290VDC | ||
| Công suất (đầu vào @nominal tối đa) | 2400W 2) | 1200W 2) | |
| Hiện tại (VDC đầu ra @nominal tối đa) | 11,1 A 2) | 5,5 A 2) | |
| Giữ thời gian, công suất đầu ra tối đa | >10ms;VOUT > 95 VDC | ||
| tính năng đầu ra | Chống đoản mạch, Tắt khi quá điện áp, Kết nối đầu ra DC số lượng lớn với chốt M6 | ||
| DỮ LIỆU ĐẦU VÀO | |||
| Điện áp đầu vào AC Mains (một pha) | 185 - 275 VAC | 95 - 140 VAC | |
| Dòng điện xoay chiều (ở điện áp đầu ra danh nghĩa) (tùy thuộc vào loại mô-đun) | 14-24 CÁNH TAY 4) | ||
| Tần số (mặc định: phạm vi đồng bộ hóa) | 47-53 & 57-63 Hz | 57-63 & 47-53 Hz | |
| Tần số (có thể đặt: phạm vi đồng bộ hóa) | 47-53 Hz, 57-63 Hz hoặc cả hai (thích ứng) | ||
| Hệ số công suất / THD | > 0,99 khi tải 50% trở lên / < 3,5% | ||
| Điện áp DC danh định/phạm vi mở rộng (không quá tải)3) | 204 - 290 VDC / 180 - 204 VDC | ||
| Dòng điện một chiều (tối đa) | 13,3 A / 18 A khi quá tải (15s) | 6,4 A / 9 A khi quá tải (15 giây) | |
|
tính năng đầu vào |
Cầu chì L và N, Cắm nóng, Biến trở, Cắm nóng Các đầu vít riêng lẻ đầu vào AC 6 mm2 cho L, N & PE Kết nối đầu vào DC số lượng lớn với bu-lông M6 |
||
| THÔNG SỐ KỸ THUẬT KHÁC | |||
| Hỗ trợ kết nối với bộ điều khiển sau (RJ45) | Bộ điều khiển Smartpack2, Smartpack S & Compack | ||

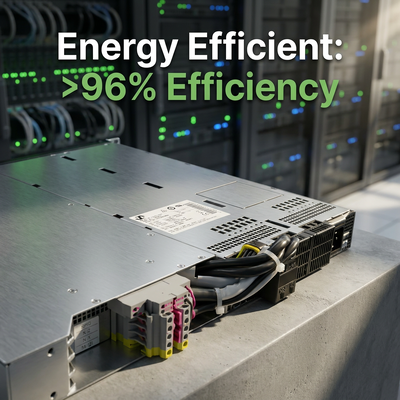

| Hiệu quả | >96% (chế độ điện lưới (AC/AC và AC/DC)), >94% (chế độ biến tần (DC/AC)) | ||
| Phân phối AC 2 cực (kết nối ổ cắm IEC 320-C13) | Đặc điểm 3pc, 10A, OP (tùy chọn 4-8 A cầu dao có sẵn đặc điểm CS) | ||
| lớp bảo vệ | IP20 | ||
| Nhiệt độ hoạt động | -40 đến +55°C (+40 đến +131°F), độ ẩm 5 - 95% RH không ngưng tụ | ||
| Nhiệt độ bảo quản | -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ | ||
| Kích thước[WxDxH] / Trọng lượng | 482 x 395 x 44mm (1U) (19 x 17 x 1,8”) / 6kg (13 lbs) | ||
| TIÊU CHUẨN THIẾT KẾ | |||
| an toàn điện | EN 60950-1, EN 62040-1 | ||
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Phần 15 EN 61000-6-1/-2/-4/-5 EN62040-2 (Phát xạ Cat C1, miễn nhiễm Cat C2/C3) |
||
|
Môi trường |
ETSI EN 300 019: 2-1 (Lớp 1.2) & 2-2 (Lớp 2.3) Điều kiện hoạt động bình thường theo điều khoản 4.2 của IEC/EN 62040-3:2011. Các điều kiện hoạt động khác theo IEC 62040-3:2011 khoản 4.3, phải được thông báo 2011/65/EU (RoHS) & 2012/19/EU (WEEE) |
||
|
1) Dải điện áp đầu ra được định cấu hình tại nhà máy và có khóa riêng trong khung trên cùng 3) Giảm hiệu suất - không tăng công suất và tăng điện áp THD trên đầu ra AC. |
2) Tải AC được ưu tiên.tối đacó sẵnCông suất và dòng điện đầu ra DC phụ thuộc vào AC tức thời tải và điện áp đầu vào AC;tức là tối đa 1600W ở toàn bộ nguồn AC và đầu vào danh nghĩa cho 230VAC. 4) Nếu điện áp DC bị kéo xuống dưới 194 V, dòng điện đầu vào có thể tăng trên mức này |
||

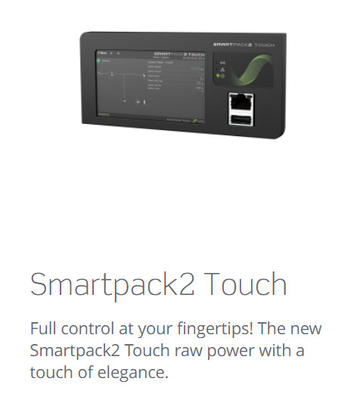

Những sảm phẩm tương tự:
