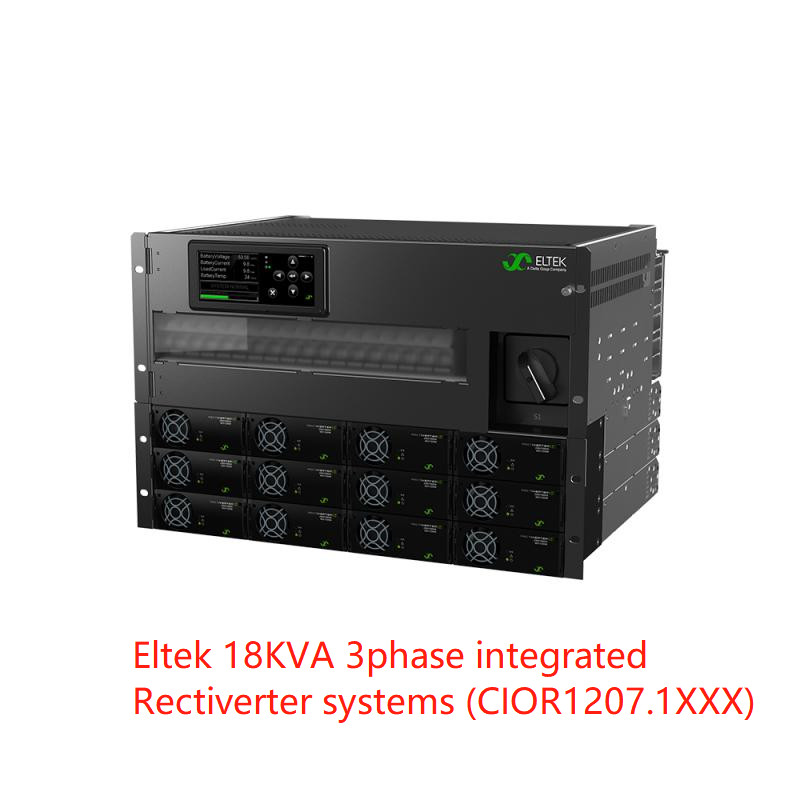

Eltek Rectiver Power Core 110 VDC 18 kVA 1ph hoặc 3ph Tối đa 18Kva AC & 14.4kw 110Vdc đầu ra (Số phần CIOR1207.1xxx)
Ứng dụng:
Hệ thống tích hợp thẳng dẫn 2U 19 inch có thể được sử dụng như một hệ thống độc lập với đầu ra AC & DC hàng loạt trong các ứng dụng công nghiệp, nơi cần hỗ trợ 230 / 115Vac và 110Vdc.
Tổng công suất đầu ra cho cả AC và DC được giới hạn ở tổng cộng 8KW, giới hạn đầu ra AC và DC có thể được đặt theo tải được kết nối,nơi giới hạn cho tải AC được đặt ở mức tối đa 6kVA và cho tải DC ở mức tối đa 4KW ,8KW.
Là các tùy chọn bổ sung, việc đo lường và báo hiệu có thể được mở rộng rộng với các nút CAN của màn hình I / Q hoặc màn hình Flexi.
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Hệ thống ăng-ten phân tán
· Mạng băng thông rộng
· Trạm cơ sở vô tuyến / địa điểm di động
Các dịch vụ điện
· Máy chuyển mạch điện áp thấp và cao
· Trạm biến áp và trạm phụ
· Kiểm soát và bảo vệ
· Hệ thống SCADA
Đường sắt và hạ tầng tàu điện ngầm
· Kiểm soát và bảo vệ
· Báo hiệu
Đặc điểm chính:
Dữ liệu kỹ thuật:
| Mô hình / thông tin đặt hàng 24 kW, 230 V 1h | 24 kW, 400 V 3ph |
| Nhóm sản phẩm CIOR1207.1xxx | |
| AC OUTPUT DATA | |
| Điện áp (bên định) / (phạm vi điều chỉnh)1) 230 VAC / 200 - 240 VAC 400 VAC 3 pha (Y) / 346-415 VAC | |
| Tần số (chế độ biến tần mặc định) 50Hz (thích nghi) | |
| Tần số (chế độ biến tần có thể cài đặt) 50Hz, 60Hz hoặc lần đồng bộ cuối cùng 50/60Hz (thích nghi) | |
| Lượng tối đa (tiếp tục / quá tải (< 15s) ) 14,4 kW (18 kVA) / 24 kVA | |
| Điện tối đa / giai đoạn (tiếp tục / quá tải (< 15s) ) 78ARMS / 104,4ARMS | 26ARMS / 34,8ARMS |
| Điện (tối đa) Đi nhanh/phase (20ms) 384 A (6 x danh nghĩa) | 128 A (6 x danh nghĩa) |
| Chế độ chờ (Tăng điện áp) (trước khi chuyển sang pin) > 5 ms @ tải 14,4 kW | |
| THD < 1,5% ở tải độ kháng | |
| Tính năng đầu ra Fuse trong L và N, Hot pluggable | |
| DC OUTPUT DATA | |
| Điện áp (bên mặc định) / (phạm vi điều chỉnh) 122,5 VDC / 97 - 145 VDC | |
| Công suất (tối đa @nam số đầu vào) 14,4 kW 2) | |
| Dòng điện (tối đa @VOUT ≤ 108 VDC) 133 A2) | |
| Thời gian chờ, công suất đầu ra tối đa > 10ms; VOUT > 41 VDC | |
| Tính năng đầu ra Chứng minh mạch ngắn, Tắt quá điện áp, Kết nối đầu ra DC hàng loạt với cột M8 | |
| Dữ liệu đầu vào | |
| AC Main Input Voltage ((3 pha Y) 185 - 275 VAC, ((một pha) 320 - 475 VAC, ((3 pha Y) | |
| AC hiện tại / pha ((ở điện áp đầu ra danh nghĩa) (tùy thuộc vào loại mô-đun) 84-144 ARMS 4) | 28-48 ARMS 4) |
| Tần số (bên mặc định: phạm vi đồng bộ) 47-53 & 57-63 Hz | |
| Tần số (có thể cài đặt: phạm vi đồng bộ) 47-53 Hz, 57-63 Hz hoặc cả hai (thích nghi) | |
| Nhân tố công suất / THD > 0,99 với 50% tải hoặc nhiều hơn / < 3,5% | |
| DC Voltage danh nghĩa / phạm vi mở rộng (không quá tải)3)102 - 145 VDC / 90 - 102 VDC | |
| Dòng điện DC (tối đa) 150 A / 216 A trong quá tải (15s) | |
|
Fuse trong L và N, Hot Plug, Varistor, Hot Plug Tính năng đầu vào đầu vào AC đầu vào cuối vít riêng lẻ 10 mm2 cho L1, L2, L3 hoặc L1, L1, L1 + N & PE Kết nối pin DC hàng loạt với nút M8 |
|
| Các lựa chọn | |
| Kiểm soát và giám sát (xem bảng dữ liệu Smartpack2) Smartpack2, bao gồm màn hình I/O cơ bản công nghiệp loại 2 | |
| Phân phối AC 1 cực (kết nối L trực tiếp trên MCB) 1-18 pc, 2-20A, C hoặc B đặc điểm | Đặc điểm 1-18 pc, 2-20A, C hoặc B |
| Phân phối AC 3 cực (kết nối L1-L3 trực tiếp trên MCB) - | 1-6 pc, 2-20A, C hoặc B |
| Các thông số kỹ thuật khác | |
| Hiệu suất > 96% (chế độ chính (AC/AC và AC/DC)), > 94% (chế độ biến tần (DC/AC)) | |
| Chuyển mạch bỏ qua bằng tay 63 A (làm trước khi ngắt) | |
| Lớp bảo vệ IP 20 | |
| Nhiệt độ hoạt động -40 đến +55 °C (-40 đến +131 °F), độ ẩm 5 - 95% RH không ngưng tụ | |
| Nhiệt độ lưu trữ -40 đến + 85 °C (-40 đến + 185 °F), độ ẩm 0 - 99% RH không ngưng tụ | |
| Kích thước [WxDxH] / Trọng lượng 482 x 432 x 311mm (7U) (19 x 17 x 12,3 ′′) / 27kg (60 lbs) | |
| Tiêu chuẩn thiết kế | |
| An toàn điện EN 60950-1, EN 62040-1 An toàn UPS | |
|
EMC ETSI EN 300 386 V1.6.1, FCC CFR 47 Phần 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
ETSI EN 300 019: 2-1 (Lớp 1.2), 2-2 (Lớp 2.3) Môi trường Điều kiện hoạt động bình thường phải phù hợp với IEC/EN 62040-3:2011 khoản 4.1 RoHS (2011/65/EU) và WEEE (2002/96/EC) |
|
|
1) Phạm vi điện áp đầu ra được cấu hình tại nhà máy và có khóa riêng trong khung trên cùng 2) tải AC có ưu tiên.có sẵnDC sức mạnh đầu ra và hiện tại phụ thuộc vào 3) 90-102 VDC: hiệu suất giảm - không tăng công suất và tăng điện áp THD trên đầu ra AC. tải AC tức thời và điện áp đầu vào AC; tức là tối đa 9600W/87 A ở công suất AC đầy đủ và danh nghĩa đầu vào cho 230VAC. 4) Nếu điện áp DC được kéo xuống dưới 97V dòng điện đầu vào có thể tăng trên mức này |
|

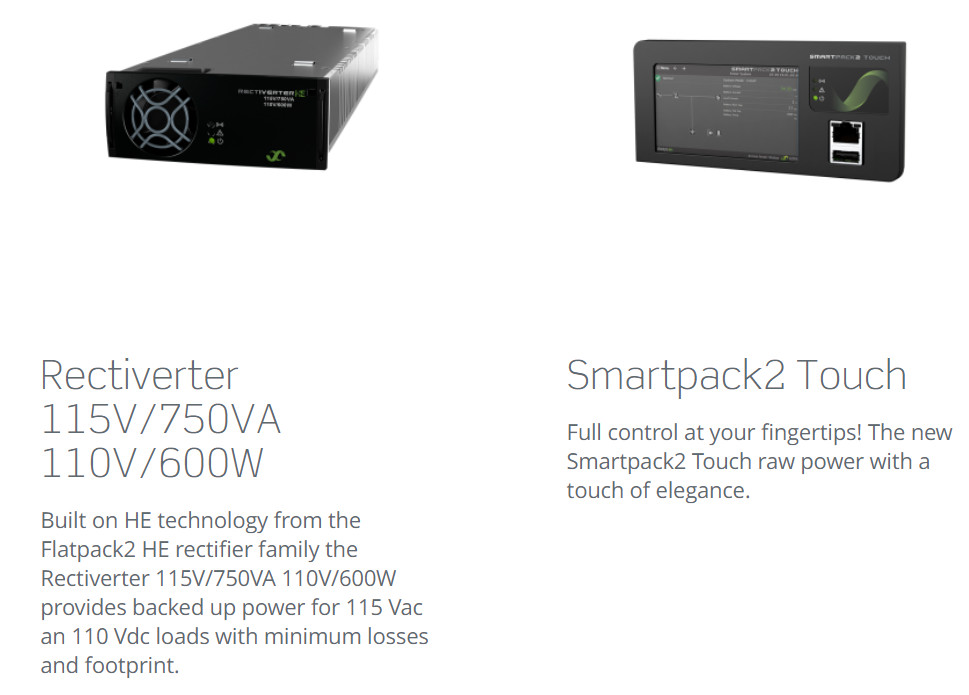

Các sản phẩm liên quan:
