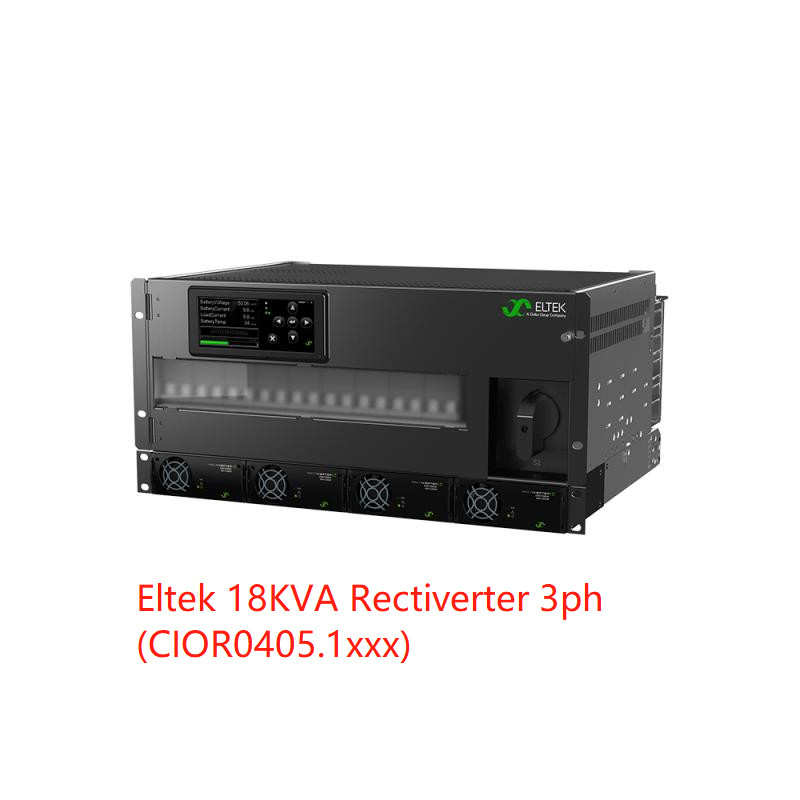

Eltek Recterter Power Core AC DC output 18 kVA 1ph or 3ph MB 18Kva 14.4Kva DC (Part No. CIOR1207)
CÁC ỨNG DỤNG
ĐIỆN TIỆN ÍCH
· Thiết bị đóng cắt hạ thế & cao thế
· Trạm biến thế & trạm phụ
· Sản xuất & Phân phối điện
· Kiểm soát & bảo vệ
· Hệ thống SCADA
CÔNG NGHIỆP NGOÀI NƯỚC VÀ CHẾ BIẾN
· Hệ thống an toàn và tự động hóa
(SAS)
HÀNG HẢI
· Thông tin liên lạc trên tàu
CƠ SỞ HẠ TẦNG ĐƯỜNG SẮT & METRO
· Kiểm soát & bảo vệ
· Tín hiệu
VIỄN THÔNG-DI ĐỘNG/ KHÔNG DÂY
· LTE/4G/WiMAX
· Hệ thống anten phân tán
· Băng thông rộng
Các tính năng chính:
l ĐẦU VÀO/ĐẦU RA 230 HOẶC 115 VAC
l · ĐẦU VÀO/ĐẦU RA MỘT PHA
l · ĐẦU VÀO/ĐẦU RA 110 VDC
l · TỔNG ĐẦU RA AC + DC 8 KW
l · ĐẦU RA AC TỐI ĐA 6 KVA
l · ĐẦU RA DC TỐI ĐA 4,8 KW
l · TÙY CHỌN PHÂN PHỐI AC 1 CỰC
l · TÙY CHỌN PHÂN PHỐI AC 2 CỰC
l · BUILT IN MANUAL BYPASS SWITCH
l · CÔNG NGHỆ CHUYỂN GIAO TÍCH HỢP
l · KHẢ NĂNG QUÁ TẢI 150%, 15S
l · HIỆN TẠI CHUYẾN ĐI NHANH 600%, 20MS
l · CÓ THỂ CẮM NÓNG

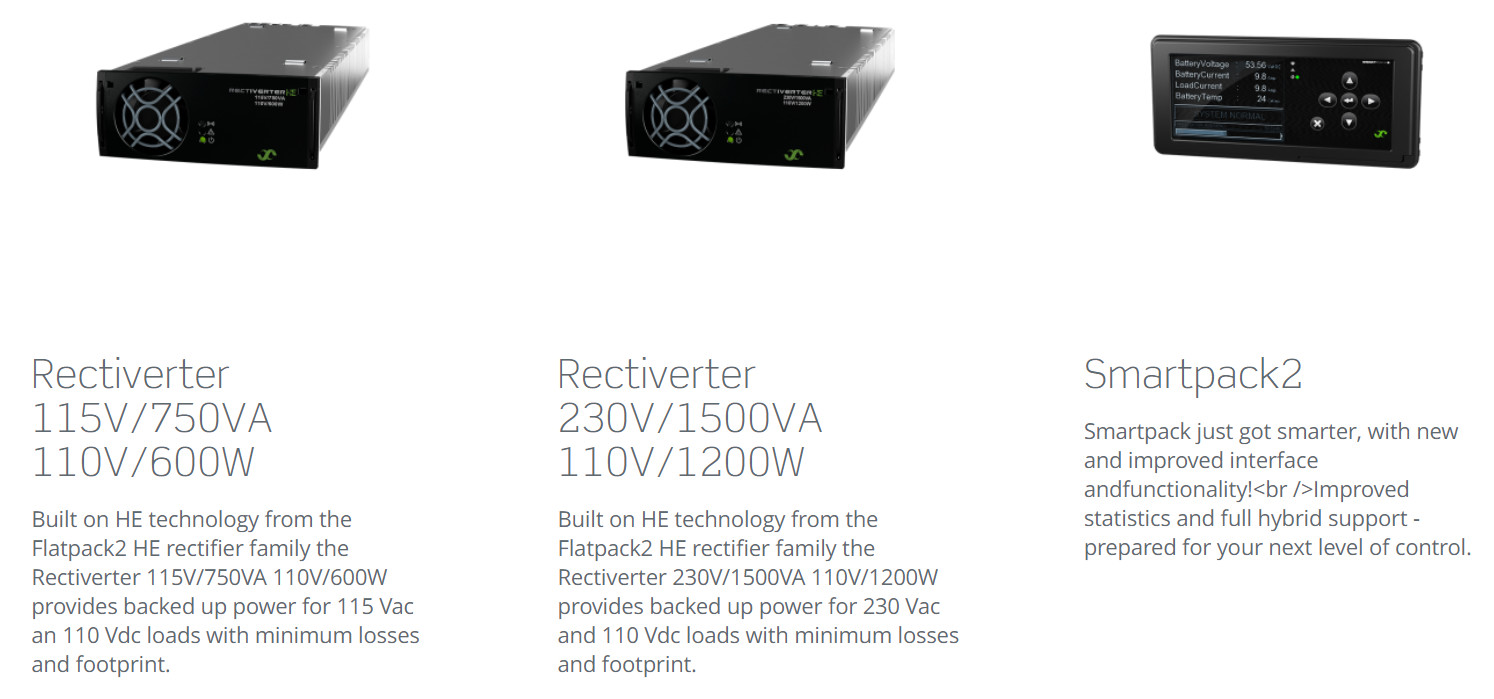

l · BỘ ĐIỀU KHIỂN SMARTPACK 2
l · CÓ THỂ HOẠT ĐỘNG SONG SONG VỚI BỘ CHỈNH LƯU FLATPACK2
l · TUÂN THỦ TOÀN CẦU
l · CÔNG NGHỆ ĐƯỢC CẤP BẰNG SÁNG CHẾ
Dữ liệu kỹ thuật:
| Mô hình / thông tin đặt hàng 24 kW, 230 V 1ph | 24 kW, 400 V 3ph |
| Dòng sản phẩm CIOR1207.1xxx | |
| DỮ LIỆU ĐẦU RA AC | |
| Điện áp (mặc định) / (phạm vi điều chỉnh)1) 230 VAC / 200 - 240 VAC 400 VAC 3 pha (Y) / 346-415 VAC | |
| Tần số (chế độ biến tần mặc định) 50Hz (thích ứng) | |
| Tần số (chế độ biến tần có thể cài đặt) 50Hz, 60Hz hoặc 50/60Hz được đồng bộ hóa lần cuối (thích ứng) | |
| Công suất cực đại (liên tục/quá tải (<15s) ) 14,4 kW (18 kVA) / 24 kVA | |
| Dòng điện tối đa/pha (liên tục/quá tải (<15s) ) 78ARMS / 104,4ARMS | 26 CÁNH TAY / 34,8 CÁNH TAY |
| Dòng điện (tối đa) Hành trình/pha nhanh (20ms) 384 A (6 x định mức) | 128 A (6 x danh nghĩa) |
| Giữ nguyên (Giảm điện áp) (trước khi chuyển sang dùng ắc quy) > 5 ms @ tải 14,4 kW | |
| THD < 1,5 % ở tải điện trở | |
| Tính năng đầu ra Cầu chì trong L và N, Cắm nóng | |
| DỮ LIỆU ĐẦU RA DC | |
| Điện áp (mặc định) / (phạm vi điều chỉnh) 53,5 VDC / 43 - 58 VDC | |
| Công suất (đầu vào @ danh nghĩa tối đa) 14,4 kW 2) | |
| Dòng điện (tối đa @VOUT ≤ 48 VDC) 300 A2) | |
| Giữ thời gian, công suất đầu ra tối đa> 10ms;VOUT > 41VDC | |
| Các tính năng đầu ra Chống đoản mạch, Tắt khi quá điện áp, Kết nối đầu ra DC số lượng lớn với chốt M8 | |
| DỮ LIỆU ĐẦU VÀO | |
| Điện áp đầu vào nguồn điện xoay chiều (3 pha Y) 185 - 275 VAC,(một pha) 320 - 475 VAC, (3 pha Y) | |
| Dòng/pha AC (ở điện áp đầu ra danh định) (tùy thuộc vào loại mô-đun) 84-144 ARMS 4) | 28-48 CÁNH TAY 4) |
| Tần số (mặc định: dải đồng bộ) 47-53 & 57-63 Hz | |
| Tần số (có thể cài đặt: phạm vi đồng bộ hóa) 47-53 Hz, 57-63 Hz hoặc cả hai (thích ứng) | |
| Hệ số công suất / THD > 0,99 khi tải 50% trở lên / < 3,5% | |
| Điện áp DC danh nghĩa / phạm vi mở rộng (không quá tải)3)45 - 58VDC / 40 - 45VDC | |
| Dòng điện một chiều (tối đa) 384 A / 540 A khi quá tải (15 giây) | |
|
Cầu chì L và N, Cắm nóng, Biến trở, Cắm nóng Tính năng đầu vào Các đầu vít riêng lẻ đầu vào AC 10 mm2 cho L1,L2,L3 hoặc L1,L1,L1 + N & PE Kết nối đầu vào DC số lượng lớn với bu-lông M8 Kết nối pin DC số lượng lớn với chốt M8 |
|
| TÙY CHỌN | |
| Điều khiển và giám sát (xem bảng dữ liệu Smartpack2) Smartpack2, bao gồm màn hình I/O cơ bản & công nghiệp loại 2 | |
| LVBD 350 A | |
| Phân phối AC 1 cực (nối L trực tiếp trên MCB) Đặc tính 1-18 pc, 2-20A, C hoặc B | Đặc điểm 1-18 pc, 2-20A, C hoặc B |
| Phân phối AC 3 cực (L1-L3 nối trực tiếp trên MCB) - | Đặc tính 1-6 chiếc, 2-20A, C hoặc B |
| THÔNG SỐ KỸ THUẬT KHÁC | |
| Hiệu suất >96% (chế độ điện lưới (AC/AC và AC/DC)), >94% (chế độ biến tần (DC/AC)) | |
| Công tắc bypass thủ công 63 A (thực hiện trước khi ngắt) | |
| Lớp bảo vệ IP 20 | |
| Nhiệt độ hoạt động -40 đến +55°C (-40 đến +131°F), độ ẩm 5 - 95% RH không ngưng tụ | |
| Nhiệt độ bảo quản -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ | |
| Kích thước[WxDxH] / Trọng lượng 482 x 432 x 311mm (7U) (19 x 17 x 12,3”) / 27kg (60 lbs) | |
| TIÊU CHUẨN THIẾT KẾ | |
| An toàn điện EN 60950-1, EN 62040-1 An toàn UPS | |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Phần 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
ETSI EN 300 019: 2-1 (Loại 1.2), 2-2 (Loại 2.3) Môi trường Các điều kiện hoạt động bình thường theo tiêu chuẩn IEC/EN 62040-3:2011 khoản 4.1 Tuân thủ RoHS (2011/65/EU) và WEEE (2002/96/EC) |
|
