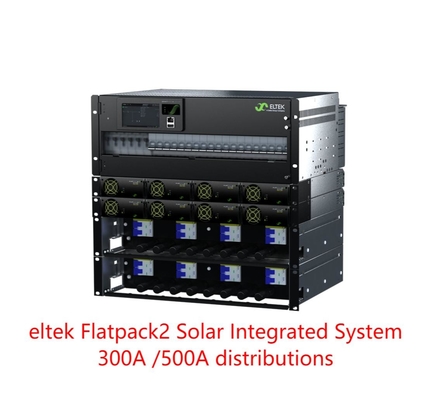

Eltek Flatpack2 Hệ thống tích hợp lõi năng lượng tự động mặt trời 300A/500A (Số phần:CTOA0407S.4xxx CTOA0810S.4xxx)
Lõi năng lượng tự động mặt trời của Eltek dựa trên gia đình sản phẩm Flatpack2, được tích hợp đầy đủ vào các giải pháp hoàn chỉnh và linh hoạt với một bộ điều khiển Smartpack2 duy nhất
Lõi điện có phân phối pin tích hợp, phân phối tải DC, bộ sạc năng lượng mặt trời với bảng kết nối PV.
Khu vực tự trị năng lượng mặt trời được cung cấp từ các tấm PV và với sự kết hợp của pin đạp xe cung cấp tất cả năng lượng cần thiết trong suốt cả ngày.
1. Hệ thống hoàn chỉnh

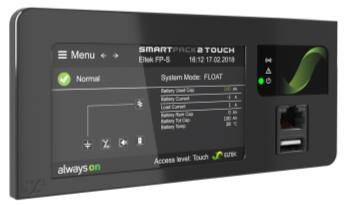

2. Smartpack2 Touch Controller
3. Kiểm soát và giám sát tiên tiến thông qua cổng Ethernet
4. HE FP2 mặt trời với MPPT
5Công suất PV tối đa 24kw
6. Photovoltaic kết nối bảng với DC SPD (tùy chọn)
7. Các mô-đun cắm nóng
8Chassis phân phối 19 ′′/4U
9. Đến 8 lần vị trí ngắt pin
10. LVBD
11. Tối đa 18x vị trí ngắt tải
12. LVLD1
13. LVLD2 (không cần thiết)
14. Quản lý toàn cầu
Dữ liệu kỹ thuật:
| Mô hình | 300A Phân phối | 500A Phân phối | |||||
| Số bộ phận (hệ thống điện cấu hình) | CTOA0407S.4xxx | CTOA0810S.4xxx | |||||
| Các mô-đun điện | |||||||

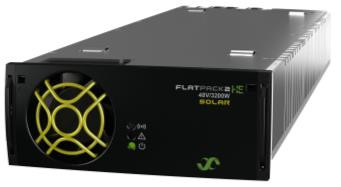

| Bộ sạc năng lượng mặt trời Flatpack21) | Flatpack2 48/3200 HE Mặt trời | ||||||
| Dữ liệu đầu vào (Điện năng mặt trời) | |||||||
| Điện áp (phạm vi) | 85-420 VDC (phạm vi hoạt động) 100-380 VDC (phạm vi MPPT) | ||||||
| Điện áp (khởi động) | 150 VDC | ||||||
| Dòng điện tối đa | 20 ADC | ||||||
| Phanele kết nối PV | |||||||
| Chuyển đổi dịch vụ cho mảng quang điện | 4 bộ 2 cực | 8 bộ 2 cực | |||||
| DC SPD loại 2 (tùy chọn) | Tối đa 4 bộ | Tối đa 8 bộ | |||||
| Dữ liệu đầu ra | |||||||
| Điện áp | -48 VDC | -48 VDC | |||||
| Dòng điện (tối đa) | 300 A | 500 A | |||||
| Phân phối pin | |||||||
| Số vị trí ngắt | 6x (một cột) | 8x (một cột) | |||||
| LVBD | 300 A | 500 A | |||||
| Loại bộ ngắt pin | Loại cắm (D-frame) | ||||||
| Phân phối tải | |||||||
| Số vị trí tải | Tối đa 18x 18 mm | Tối đa 16x 18 mm | |||||
| LVLD 1 |
300 A (tối đa 12x 18 mm hoặc 4x 27 mm + 6x 18 mm) |
300 A (tối đa 10x 18 mm hoặc 4x 27 mm + 4x 18 mm) |
|||||
| LVLD 2 (tùy chọn) |
150 A (tối đa 6x 18 mm hoặc 4x 27 mm) |
150 A (tối đa 6x 18 mm hoặc 4x 27 mm) |
|||||
| Load breaker type | Được gắn trên đường ray DIN, 18 mm và 27 mm chiều rộng | ||||||
| Kiểm soát và giám sát | |||||||
| Đơn vị kiểm soát và giám sát2) | Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Type2 | ||||||
| Vị trí gắn | Bảng cửa được gắn | ||||||
| Hoạt động tại địa phương | Chế độ điều khiển menu thông qua bàn phím cảm ứng và màn hình hiển thị màu đồ họa | ||||||
| Chế độ điều khiển từ xa | Ethernet cho giám sát và điều khiển từ xa / địa phương thông qua trình duyệt WEB | ||||||
| Các thông số kỹ thuật khác | |||||||
| Nhiệt độ hoạt động | -40 đến +70 °C [-40 đến +158 °F]3) | ||||||
| Nhiệt độ lưu trữ | -40 đến +85 °C [-40 đến +185 °F] | ||||||
| Kích thước (W x D x H)5) |
482 x 384 x 311 (7U) mm [19 x 15,1 x 12,3 inch] |
482 x 384 x 445 (10U) mm [19 x 15,1 x 17,5 inch] |
|||||
| Trọng lượng (không bao gồm mô-đun) | Khoảng 12 kg | Khoảng 19 kg | |||||
| Tiêu chuẩn thiết kế | |||||||
| An toàn điện | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 | ||||||
| EMC | ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 | , | |||||
| Môi trường |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017, ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019 Điều kiện hoạt động bình thường theo IEC 62040-5-3:2016 điều khoản 4.2Các điều kiện vận hành khác theo IEC 62040-5-3:2016 điều 4.3, phải được thông báo |
||||||
|
1) Xem trang dữ liệu bộ sạc năng lượng mặt trời Flatpack2 để biết chi tiết 2) Xem thông tin chi tiết về Smartpack2 Touch Controller |
3) +45 đến +70 °C [+113 đến +158 °F] với hiệu suất giảm 4) Độ sâu tối thiểu được khuyến cáo của tủ là 400 mm [15,7 inch] |
||||||
Tích hợp với Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Type2 & Flatpack 2 48/1500HE hoặc Flatpack2 48/3200HE
Giải pháp
Chúng tôi cung cấp một giải pháp hoàn chỉnh bao gồm khảo sát địa điểm, đề xuất kế hoạch chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật,và dịch vụ bảo trì cho các công ty viễn thông trong và ngoài Trung QuốcChúng tôi có một đội ngũ có năng lực và một mạng lưới các đối tác đáng tin cậy trên toàn thế giới.
FAQ:
1Làm thế nào để kiểm soát chất lượng?
A:Tất cả các sản phẩm trước khi vận chuyển được mô phỏng các kịch bản sử dụng, tải và tải đầy đủ và thử nghiệm chia sẻ hiện tại để đảm bảo chất lượng của sản phẩm.
2Số lượng đặt hàng tối thiểu là bao nhiêu?
A: Không có số lượng đặt hàng tối thiểu, và một cũng có thể được thực hiện.
3Cô có thể giới thiệu công ty của cô không?
A: Tôi rất vinh dự. Tôi sẽ gửi cho bạn tài liệu giới thiệu công ty sau đó để cung cấp cho bạn một giới thiệu toàn diện và trực tiếp hơn về thông tin công ty của chúng tôi.
4Ưu điểm của công ty anh là gì?
A:Dự trữ đầy đủ và đảm bảo cung cấp cho việc gia hạn tiếp theo, linh hoạt theo nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5Tôi có thể gửi mẫu không?
A: Bạn có thể gửi các mẫu, các mẫu là chủ đề của sự tự hào lớn, và hàng hóa cần phải được chịu bởi bạn.
6Công ty của bạn giải quyết vấn đề về chất lượng như thế nào?
A: Công ty chúng tôi đã làm trong ngành này trong gần 10 năm. Nó đã có một danh tiếng nhất định. Chúng tôi sẽ phân tích kỹ lưỡng. Nếu đó thực sự là vấn đề chất lượng của chúng tôi, chúng tôi sẽ kiểm tra kỹ lưỡng.bạn có thể yên tâm rằng nó sẽ làm mọi thứ theo thỏa thuận hợp đồng và sẽ không bao giờ để cho bạn có bất kỳ sau khi lo lắng, đội ngũ dịch vụ của chúng tôi sẽ rất vui khi phục vụ bạn.
7 Wmũ aboQua chất lượng?
A: 100% nguyên bản với gói mới. chúng tôi sẽ kiểm tra mỗi mặt hàng trước khi gửi để đảm bảo mỗi mặt hàng có chất lượng tốt.
8 HCó bao nhiêu tháng bảo hành không?
A: Bảo hành chất lượng 1 năm
9Làm thế nào để đối phó với bất kỳ hàng hóa chất lượng kém?
A: Sản phẩm có thể được gửi bằng đường bưu chính với phí bưu chính của chúng tôi cho bất kỳ sản phẩm chất lượng kém nào trong thời gian bảo hành.
