Eltek Rectiverter Hệ thống ngoài trời 6 kVA AC up to 21KW 48Vdc Tủ ngoài trời bộ chỉnh lưu AC DC (CTE30834R1.4000 )
Hệ thống ngoài trời Recterter kết hợp cả nguồn cấp AC và DC vào một thiết bị chung.Đồng thời, nó cung cấp nguồn dự phòng AC cho tải 230 Vac và nguồn 48 Vdc cho tải DC và sạc pin.
Với bệ tủ Loại 3 của chúng tôi, nó được thiết kế cho lớp bảo vệ IP55.Tổng đầu ra DC có thể được định cấu hình lên tới tải DC 21kW trong đó giới hạn cho tải AC được đặt thành tối đa 6kVA.
Thông số :
| Mô hình / thông tin đặt hàng 6kVA+12,8 kW DC | 6kVA+16,8kW điện một chiều | 6kVA+ 16,0 kW điện một chiều | 6kVA+21,0kW điện một chiều | ||
| Mã sản phẩm CTEJ0834.4000 | CTEJ0834.4001 | CTE20834R1.4000 | CTE30834R1.4000 | ||
| DỮ LIỆU ĐẦU RA AC | |||||
| Điện áp (mặc định) / (phạm vi điều chỉnh) 230 VAC/ 200 - 240 VAC | |||||
| Tần số (chế độ biến tần mặc định) 50 Hz (thích ứng) | |||||
| Tần số (chế độ biến tần có thể cài đặt) 50Hz, 60Hz hoặc 50/60Hz được đồng bộ hóa lần cuối (thích ứng) | |||||
| Công suất cực đại (liên tục/quá tải (<15s) ) 4800 W (6000 VA) / 8000 VA | |||||
| Dòng điện tối đa (liên tục/quá tải (<15s) ) 26ARMS/ 34,8ARMS | |||||
| Dòng điện (tối đa) Hành trình nhanh (20ms) 120A (6 x định mức) | |||||
|
Giữ (Giảm điện áp) (trước khi chuyển sang tải > 5 ms @ 4800W ắc quy) |
|||||
| THD < 1,5 % ở tải điện trở | |||||
| Tính năng đầu ra Cầu chì trong L và N, Cắm nóng | |||||
| DỮ LIỆU ĐẦU RA DC | |||||
| Điện áp (mặc định) / (phạm vi điều chỉnh) 53,5 VDC/ 43 - 58 VDC | |||||
| Công suất (đầu vào @nominal tối đa) 12,8 kW1) | 16,8 mã lực1) | 16,0 mã lực1) | 21,0 mã lực1) | ||
| Hiện tại (tối đa @VNGOÀI≤ 48 VDC) 267 A1) | 350 MỘT1) | 333 Một1) | 437 Một1) | ||
| Giữ thời gian, công suất đầu ra tối đa> 10ms;VNGOÀI> 41 VDC | |||||
| Tính năng ngõ ra Chống đoản mạch, Quá áp Shutdown | |||||
| DỮ LIỆU ĐẦU VÀO | |||||
| Điện áp đầu vào nguồn điện xoay chiều (3 pha Y) 400 VAC | |||||
| Chống sét lan truyền OVP Lớp 2 | |||||
| Dòng/Pha AC (ở điện áp đầu ra danh nghĩa) (tùy thuộc vào loại) 28-58 ARMS 3) | |||||
| Tần số (mặc định: dải đồng bộ) 47-53 Hz | |||||
| Tần số (có thể cài đặt: phạm vi đồng bộ hóa) 47-53 Hz, 57-63 Hz hoặc cả hai (thích ứng) | |||||
| Hệ số công suất / THD > 0,99 khi tải 50% trở lên / < 3,5% | |||||
|
Điện áp DC danh định/phạm vi mở rộng (không 45 - 58 V / 40 - 45 V quá tải)2) DC DC |
|||||
| Dòng điện một chiều (tối đa) 128 A / 180A khi quá tải (15 giây) | |||||
|
Cầu chì L và N, Cắm nóng, Biến trở, Cắm nóng Tính năng đầu vào Đầu vào AC Các đầu vít riêng lẻ 10 mm2 cho L1, L2,l3,N & PE Bộ ngắt pin (loại plug-in), mặc định LVBD |
|||||
| PHÂN PHỐI TẢI 6kVA+12,8kW DC | 6kVA+16,8kW điện một chiều | 6kVA+16,0 kW điện một chiều | 6kVA+21,0 kW điện một chiều | ||
| LVLD 150 A | - | ||||
| Phân phối AC 1 cực (Nối L trên MCB) 2*6A, 2*10A C | |||||
| -48 VDCphân phối (tải ưu tiên) 2*10A,2*16A,2*32A,2*63A | 2*10A, 2*32A,2*63A | 2*10A,2*16A,2*32A,2*63A | 2*10A,2*16A,3*32A,3*63A | ||
| -48 VDCphân phối (không có tải ưu tiên) 2*10A, 2*32A, 2*63A | - | ||||
| Bộ ngắt ắc quy 2*100 A, D (plug-in) | 2*200 A, D (trình cắm thêm) | 2*200 A, D (trình cắm thêm) | 2*250 A, D (trình cắm thêm) | ||
| THÔNG SỐ KỸ THUẬT KHÁC | |||||
| Điều khiển và giám sát (xem bảng dữ liệu Smartpack2) Giá treo bảng điều khiển Smartpack S | gói thông minh 2 | ||||
| Hiệu suất >96% (chế độ điện lưới (AC/AC và AC/DC)), >94% (chế độ biến tần (DC/AC)) | |||||
| Nhiệt độ hoạt động -40 đến +55°C (-40 đến +131°F), độ ẩm 5 - 95% RH không ngưng tụ | |||||
| Nhiệt độ bảo quản -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ | |||||
| Kích thước[WxDxH] / Trọng lượng 700 x 823x 1800mm (27,6 x 32,4 x 71”) / 250kg (551 lbs) | |||||
| Lớp bảo vệ IP 55 | |||||
| Màu RAL 7035 | |||||
| TIÊU CHUẨN THIẾT KẾ | |||||
| An toàn điện EN 60950-1, EN 62040-1 An toàn UPS | |||||
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Phần 15 EN 61000-6-1 /-2/-3/-4 |
|||||
| Môi trường Tuân thủ ETSI EN 300 019: 2-1 (Loại 1.2), 2-2 (Loại 2.3) & 2-3 (Loại 3.2) RoHS (2011/65/EU) và WEEE (2002/96/EC) | |||||
|
1) Tải AC được ưu tiên.tối đacó sẵnCông suất và dòng điện đầu ra DC phụ thuộc vào 3) Nếu điện áp DC được kéo xuống dưới 43V, dòng điện đầu vào có thể tăng trên mức này tải AC tức thời và điện áp đầu vào AC;tức là tối đa 10,9 kW/18,9 kW ở toàn bộ nguồn AC và đầu vào danh nghĩa cho 230VAC. 2) 40 - 45 VDC: giảm hiệu suất - không tăng công suất và tăng điện áp THD trên AC đầu ra |
|||||

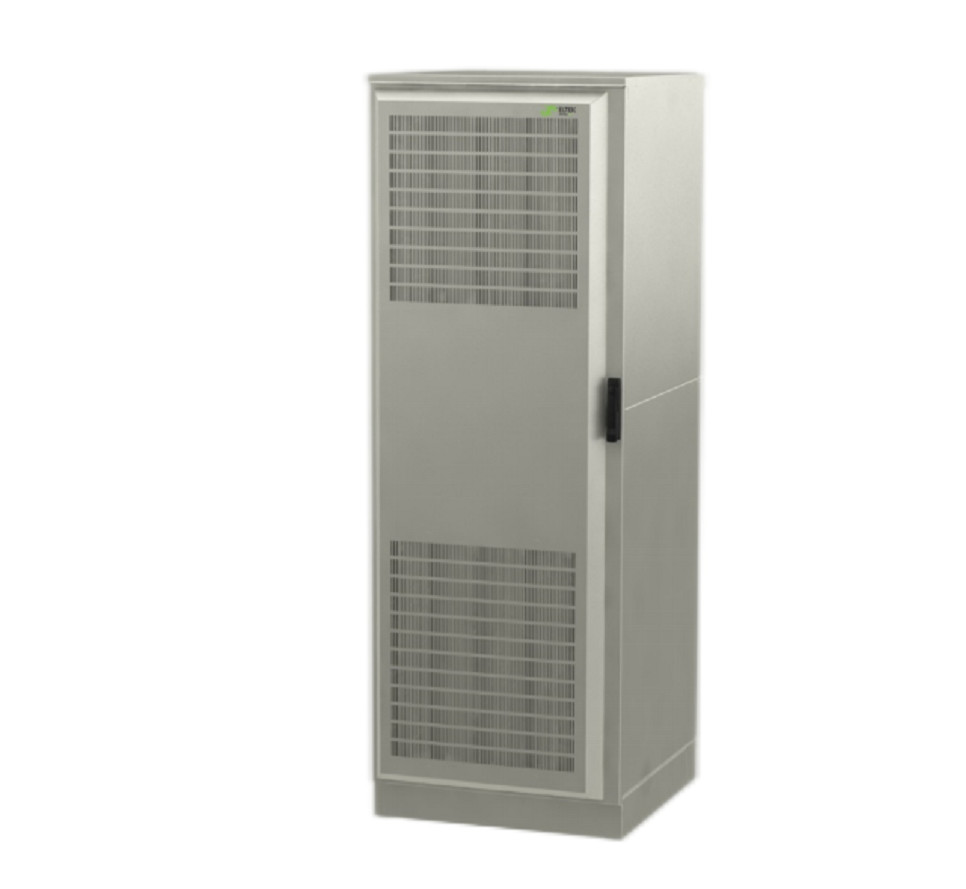

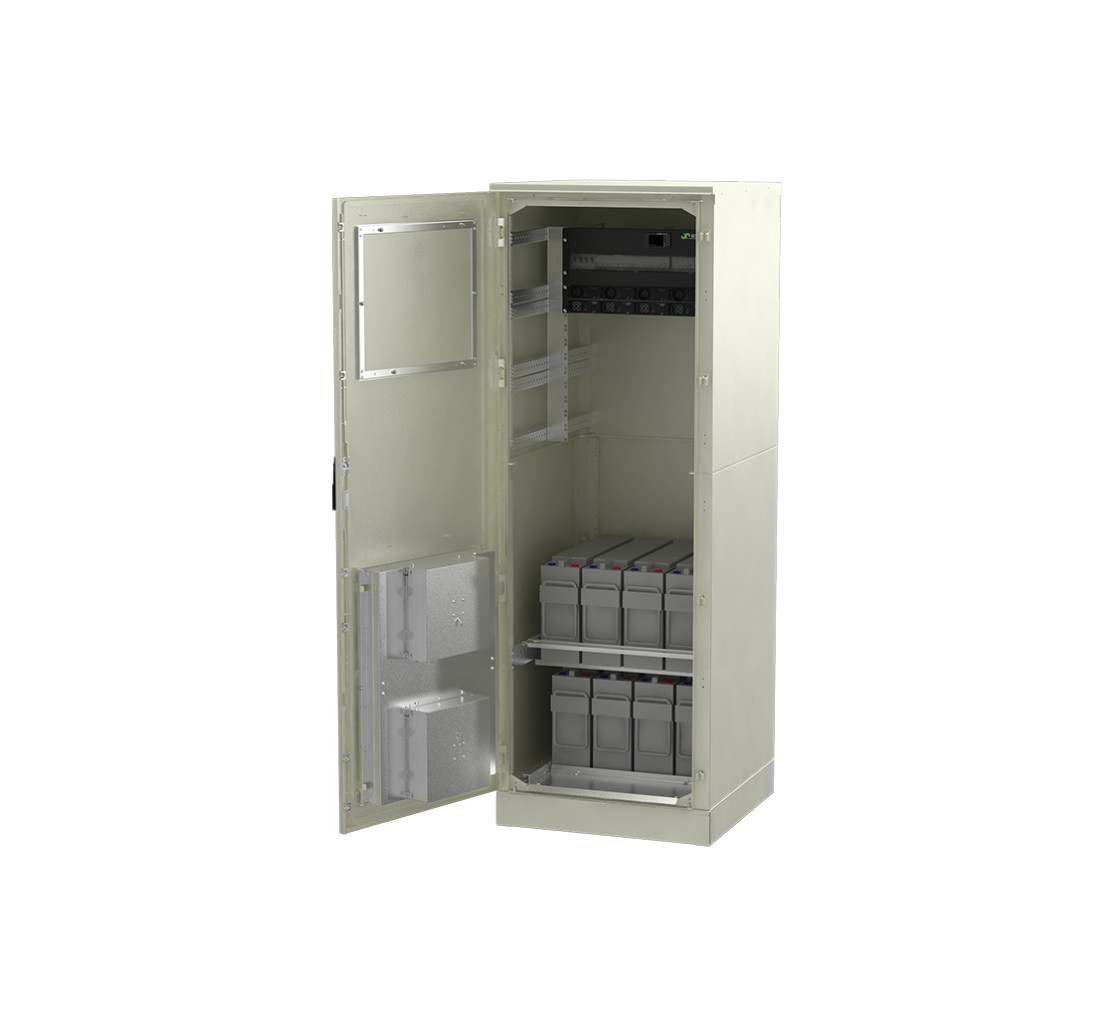

* Tủ Recter ngoài trời với nguồn cấp AC & DC trong một tủ (Tủ Eltek Type 3 với PowerCore khác nhau)
POWERCORE cho sự lựa chọn
Các giải pháp
Chúng tôi cung cấp các giải pháp hoàn chỉnh bao gồm khảo sát địa điểm, đề xuất kế hoạch chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật và dịch vụ bảo trì cho các Công ty Viễn thông trong và ngoài Trung Quốc.Chúng tôi có một đội ngũ có năng lực và một mạng lưới các Đối tác đáng tin cậy trên khắp thế giới.
Câu hỏi thường gặp:
1. Làm thế nào để bạn kiểm soát chất lượng?
Trả lời: Tất cả các sản phẩm trước khi giao hàng đều là các kịch bản sử dụng mô phỏng, tải và đầy tải và thử nghiệm chia sẻ hiện tại để đảm bảo chất lượng của sản phẩm.
2. Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: Không có số lượng đặt hàng tối thiểu, và một cái cũng có thể được thực hiện.Sự khác biệt duy nhất là giá cả và lịch trình.
3. Bạn có thể giới thiệu công ty của mình không?
A: Tôi rất vinh dự.Tôi sẽ gửi cho bạn tài liệu giới thiệu của công ty sau để cung cấp cho bạn một giới thiệu toàn diện và trực tiếp hơn về thông tin của công ty chúng tôi.
4. Lợi thế của công ty bạn là gì?
Trả lời: Hàng tồn kho đầy đủ và đảm bảo cung cấp cho việc đổi mới nguồn cung sau đó, được cung cấp linh hoạt theo các nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5. Tôi có thể gửi mẫu không? Báo cáo cho tôi cùng với giá cả?
Trả lời: Bạn có thể gửi mẫu, các mẫu phải chịu niềm tự hào lớn và cước vận chuyển cần phải do bạn chịu.
6. Làm thế nào để công ty của bạn giải quyết vấn đề về chất lượng?
Trả lời: Công ty chúng tôi đã làm ngành này được gần 10 năm.Nó đã có một danh tiếng nhất định.Chúng tôi sẽ phân tích kỹ càng.Nếu đó thực sự là vấn đề về chất lượng của chúng tôi, bạn có thể yên tâm rằng nó sẽ thực hiện mọi việc theo thỏa thuận hợp đồng và sẽ không bao giờ để bạn phải lo lắng, đội ngũ dịch vụ của chúng tôi sẽ sẵn lòng phục vụ bạn.
7 Wmũ mộtbòut chất lượng?
A: 100% bản gốc với gói mới.chúng tôi sẽ kiểm tra từng mục trước khi đăng để đảm bảo từng mục có chất lượng tốt.
số 8 how bao nhiêu tháng để bảo hành?
A: 1 năm đảm bảo chất lượng
9Làm thế nào để đối phó với bất kỳ hàng kém chất lượng?
Trả lời: Hàng hóa có thể được gửi bằng phí bưu điện của chúng tôi đối với bất kỳ sản phẩm kém chất lượng nào trong thời gian bảo hành.
