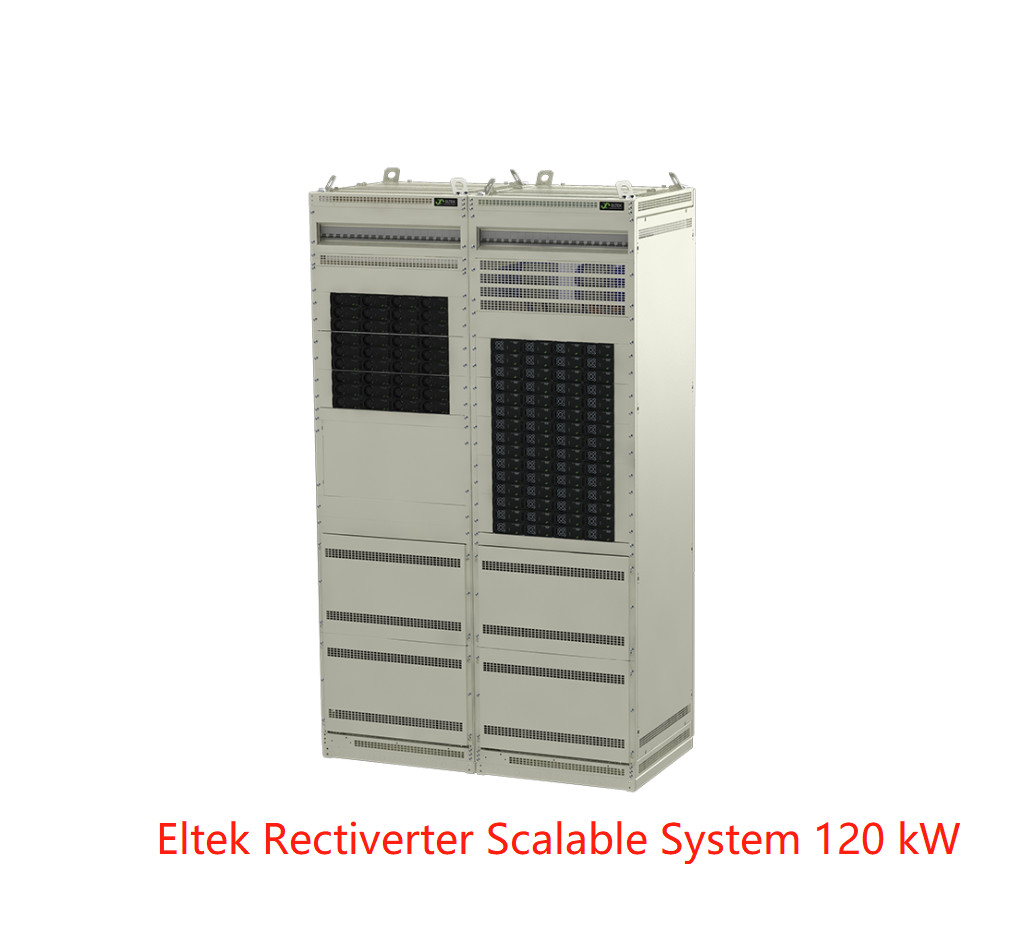

Hệ thống Eltek Rectiver-Indoor Hệ thống 120 kW có thể mở rộng với đầu vào A+B, AC tùy chọn (CDEJ6042.xxxx)
Hệ thống dàn lạnh Recterter có khả năng mở rộng cung cấp nguồn dự phòng cho tải 3 pha 400 VAC hoặc 1 pha 230 VAC và nguồn 48 VDC cho tải DC và sạc ắc quy.
Hệ thống có công suất tải tối đa là 108 kW, có thể thay đổi linh hoạt để cung cấp đầu ra AC lên đến 90 kVA / 72kW và cũng cung cấp cho tải DC lên đến 72 kW với phân phối AC & DC tích hợp.
Khi được sử dụng kết hợp với đầu vào B tùy chọn (đầu vào AC kép) giúp loại bỏ sự cần thiết của ATS (Công tắc chuyển tự động) truyền thống, hệ thống trong nhà Rectirter thể hiện tính linh hoạt và khả năng mở rộng tối ưu.
Đầu vào 400 VAC 3 pha (Y)
Đầu ra 400 VAC 3 pha (Y)
Đầu vào/đầu ra 48 VDC
Công suất điện xoay chiều tối đa 90 kVA / 72 kW
Công suất DC tối đa 72 kW
Phân phối điện xoay chiều
Tùy chọn phân phối DC
Tùy chọn A+B (đầu vào AC kép)
tùy chọn LVBD
Lên đến 4 chuỗi pin
Tích hợp công nghệ chuyển giao
Khả năng quá tải 150%, 15S
600% chuyến đi nhanh hiện tại 20 ms
cắm nóng

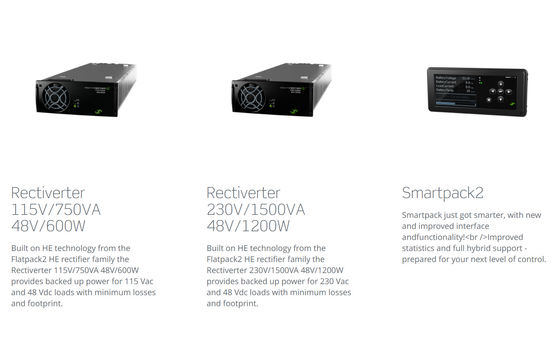

Bộ điều khiển Smartpack2
Hoạt động song song với bộ chỉnh lưu Flatpack2
Tuân thủ toàn cầu
Công nghệ HE được cấp bằng sáng chế
SƠ ĐỒ ĐƯỜNG DÂY ĐƠN 120 KW + 108 KW B-INPUT
Thông số :
| Mô hình / thông tin đặt hàng | 120 kW + 108 kW đầu vào B | ||
| dòng sản phẩm | CDEJ6042.xxxx | ||
| DỮ LIỆU ĐẦU RA AC | |||
| Điện áp (mặc định) / (phạm vi điều chỉnh)1) | 400 VAC 3 pha (Y) / 346-415 VAC | ||
| Tần số (chế độ biến tần mặc định) | 50 Hz (thích ứng) | ||
| Tần số (chế độ biến tần có thể cài đặt) | 50Hz, 60Hz hoặc 50/60Hz được đồng bộ hóa lần cuối (thích ứng) | ||
| Công suất cực đại (liên tục/quá tải (<15s) ) | 72 kW (90 kVA) / 120kVA | ||
| Dòng điện tối đa/pha (liên tục/quá tải (<15s) ) | 130 CÁNH TAY / 174 CÁNH TAY | ||
| Dòng điện (tối đa) Hành trình/pha nhanh (20ms) | 640 A (6 x danh nghĩa) | ||
| Giữ (Điện áp giảm) (trước khi chuyển sang pin) | > 5 ms @ tải 72 kW | ||
| THD | < 1,5 % ở tải điện trở | ||
|
tính năng đầu ra |
Mô-đun: Cầu chì trong L và N, Có thể cắm nóng Phân phối AC 1 cực hoặc 3 cực (kết nối trực tiếp trên MCB) Công suất bộ ngắt tối đa theo bộ ngắt tối đa được khuyến nghị cho mô-đun rectiverter |
||
| DỮ LIỆU ĐẦU RA DC | |||
| Điện áp (mặc định) / (phạm vi điều chỉnh) | 53,5VDC / 43 - 58VDC | ||
| Công suất (đầu vào @nominal tối đa) | 72 mã lực 2) | ||
| Dòng điện (tối đa @VOUT ≤ 48 VDC) | 1500 MỘT 2) | ||
| Giữ thời gian, công suất đầu ra tối đa | >10ms;VOUT > 41VDC | ||
| tính năng đầu ra | Bằng chứng đoản mạch, tắt máy quá điện áp | ||
| DỮ LIỆU ĐẦU VÀO | |||
| Điện áp đầu vào AC Mains (3 pha Y) | 320-475 VAC, | ||
| Dòng điện/pha AC (ở điện áp đầu ra danh định) (tùy thuộc vào loại mô-đun) | 140-240 CÁNH TAY 4) | ||
| Tần số (mặc định: phạm vi đồng bộ hóa) | 47-53 & 57-63 Hz | ||
| Tần số (có thể đặt: phạm vi đồng bộ hóa) | 47-53 Hz, 57-63 Hz hoặc cả hai (thích ứng) | ||
| Hệ số công suất / THD | > 0,99 khi tải 50% trở lên / < 3,5% | ||
| Điện áp DC danh định/phạm vi mở rộng (không quá tải)3) | 45 - 58VDC / 40 - 45VDC | ||
| Dòng điện một chiều (tối đa) | 1920 A / 2700 A khi quá tải (15 giây) | ||
| tính năng đầu vào |
Mô-đun: Cầu chì ở L và N, Có thể cắm nóng, Biến trở, Có thể cắm nóng Các đầu vít riêng rẽ đầu vào AC 150 mm2 cho L1-L3, N & PE |
||
| ẮC QUY | |||
| Công tắc ắc quy 1 cực | Giá đỡ 2*TPS 2 (800-1600 A) | Giá đỡ 4*TPS 00 (250-600 A) | |
| TÙY CHỌN | |||
| Công suất tối đa đầu vào B (với bộ chỉnh lưu FP2 HE, 2 kW) | 72 mã lực | ||
| Công suất tối đa đầu vào B (với FP2 HE, bộ chỉnh lưu 3 kW) | 108 mã lực | ||
| Phân phối DC (kết nối trực tiếp trên cầu dao) | 1-125 A, 1 cầu dao (tối đa 30 pc 18 mm, tối đa 20 pc 27 mm) | ||
| LVBD (1 cực) | 1800 A | ||
| THÔNG SỐ KỸ THUẬT KHÁC | |||
| Hiệu quả | >96% (chế độ điện lưới (AC/AC và AC/DC)), >94% (chế độ biến tần (DC/AC)) | ||
| lớp bảo vệ | IP20 | ||
| Nhiệt độ hoạt động | -40 đến +55°C (-40 đến +131°F), độ ẩm 5 - 95% RH không ngưng tụ | ||
| Nhiệt độ bảo quản | -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ | ||
| Kích thước[WxDxH] / Trọng lượng | 1200 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) | ||
| TIÊU CHUẨN THIẾT KẾ | |||
| an toàn điện | EN 60950-1, EN 62040-1 An toàn UPS | ||
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Phần 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
||
|
Môi trường |
ETSI EN 300 019: 2-1 (Loại 1.2), 2-2 (Loại 2.3) Các điều kiện hoạt động bình thường theo tiêu chuẩn IEC/EN 62040-3:2011 khoản 4.1 RoHS (2011/65/EU) và tuân thủ WEEE (2002/96/EC) |
||
|
1) Dải điện áp đầu ra được định cấu hình tại nhà máy và có khóa riêng trong khung trên cùng 3) 40 - 45 VDC: giảm hiệu suất - không tăng công suất và tăng điện áp THD trên đầu ra AC. |
2) Tải AC được ưu tiên.tối đacó sẵnCông suất và dòng điện đầu ra DC phụ thuộc vào tức thời Tải AC và điện áp đầu vào AC;tức là tối đa 48kW/1000 A ở nguồn AC đầy đủ và đầu vào danh nghĩa cho 230VAC. 4) Nếu điện áp DC bị kéo xuống dưới 43V, dòng điện đầu vào có thể tăng trên mức này |
||
* Tủ Recterter trong nhà với nguồn cấp AC & DC trong một tủ
