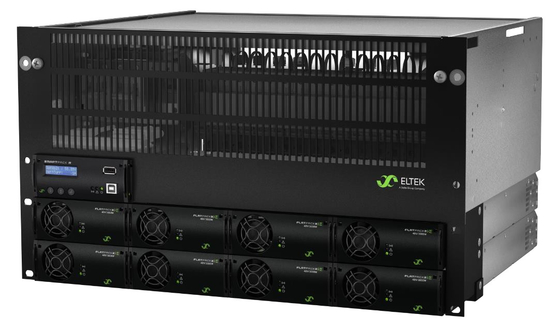

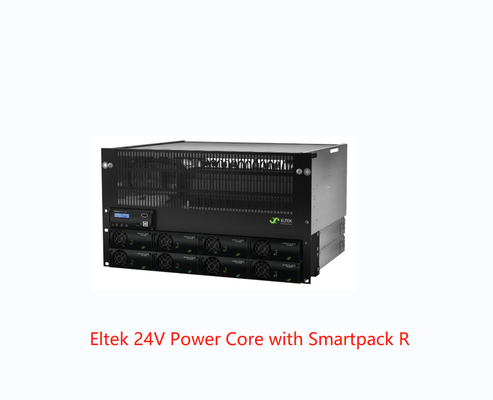

Hệ thống nguồn 24V tích hợp Eltek 5U/8U 300A/600A với bộ điều khiển Smartpack R và mô-đun Flatpack2 48/1800HE
Sự kết hợp giữa thiết kế hiệu quả về chi phí, mật độ năng lượng và độ tin cậy làm cho Flatpack2 trở thành một dòng sản phẩm thực sự nổi bật và cung cấp tính khả dụng của mạng vô song.t
tính linh hoạt của bộ chỉnh lưu Flatpack2 có nghĩa là
nó có thể được sử dụng trong nhiều ứng dụng 48VDC và 24VDC trên toàn cầu
CÁC ỨNG DỤNG
VIỄN THÔNG – DI ĐỘNG / KHÔNG DÂY
· Trạm cơ sở vô tuyến / Trang web di động
· LTE/4G/WiMAX
· Hệ thống ăng-ten phân tán
· Lò vi sóng
· Băng thông rộng
VIỄN THÔNG – CỐ ĐỊNH
· Máy chủ / chuyển mạch điện thoại
· Cáp quang / FTTx
· Lò vi sóng
· Cáp
· Băng thông rộng
CÁC TÍNH NĂNG CHÍNH
l · HOÀN THIỆN HỆ THỐNG
l · BỘ ĐIỀU KHIỂN SMARTPACK R
l · ĐIỀU KHIỂN NÂNG CAO VÀ
l GIÁM SÁT QUA CỔNG ETHERNET
l · USB LOẠI A HOST CHO PLUG-IN
l THIẾT BỊ (Ví dụ: WIFI; Ổ ĐĨA FLASH)
l · USB LOẠI B ĐỂ ĐIỀU KHIỂN
l · HIỆU SUẤT SIÊU CAO
tôi CHỈNH LƯU
l · CÁC MÔ-đun CÓ THỂ CẮM NÓNG
l · 6X VỊ TRÍ NGẮT PIN
l · LVBD
l · PHÂN PHỐI MCB TẢI 18X
l · LVLD (TÙY CHỌN)
l · CHIỀU CAO 5U ĐẾN 8U
l · PHÊ DUYỆT TOÀN CẦU
Thông số :
| NGƯỜI MẪU | 24VDC | 48VDC | ||||||||
|
một phần số (Cấu hình hệ thống điện Telecom) |
CTO2xxxx.nnnn | CTOxxxxx.nnnn | ||||||||
|
|
||||||||||
| MODULE ĐIỆN | ||||||||||

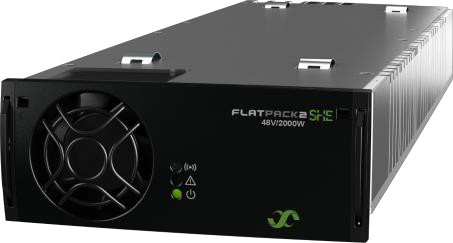

| Bộ chỉnh lưu Flatpack2 1) | Flatpack2 24/1800 HE | Flatpack2 48/2000 HE hoặc SHE Flatpack2 48/3000 HE hoặc SHE | ||||||||
| DỮ LIỆU ĐẦU VÀO | ||||||||||
| Điện áp (phạm vi) | 85-300 VAC | 85-300 VAC (mô-đun HE) 85-264 VAC (mô-đun SHE) | ||||||||
| Tính thường xuyên | 45-66Hz | |||||||||
| cấu hình nguồn điện | Cá nhân 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT | |||||||||
| Sự liên quan | Khối đầu cuối, tối đa 16 mm2 | |||||||||
| DỮ LIỆU ĐẦU RA | ||||||||||
| Vôn | +24VDC | -48VDC | ||||||||
| Hiện tại (tối đa) | 600 MỘT | 600 MỘT | ||||||||
| PHÂN PHỐI PIN | ||||||||||
| Số vị trí ngắt ắc quy | 6x100A | |||||||||
| LVBD | Mặc định 300 A / 600 A | Tùy chọn 150 A / 300 A / 500 A / 600 A | ||||||||
| PHÂN PHỐI TẢI | ||||||||||
| Số vị trí tải MCB | 18x18mm hoặc 9x18mm + 6x27mm | |||||||||
| LVLD | Tùy chọn 300 A / 600 A | Tùy chọn 150 A / 300 A / 500 A / 600 A | ||||||||
| Loại ngắt tải | Gắn ray DIN, rộng 18 mm và 27 mm (13 mm theo yêu cầu) | |||||||||
| KIỂM SOÁT VÀ GIÁM SÁT | ||||||||||

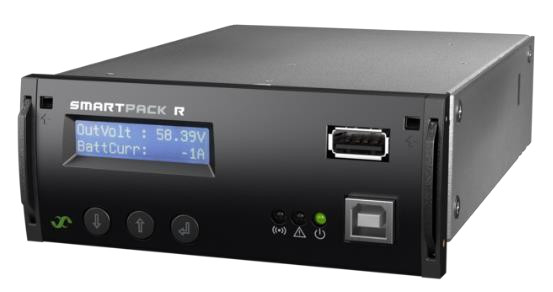

| Bộ điều khiển và giám sát 3) | Gói thông minh R | |||||||||
| đầu vào | 6x Đầu vào kỹ thuật số (để giám sát thiết bị bên ngoài) | |||||||||
| đầu ra | 6x Rơ le báo động | |||||||||
| THÔNG SỐ KỸ THUẬT KHÁC | ||||||||||
| Sự cách ly |
3.0 kVAC – đầu vào ra đầu ra 1,5 kVAC – đầu vào trái đất 0,5 kVDC – đầu ra với trái đất |
|||||||||
| Nhiệt độ hoạt động | -40 đến +60 °C [-40 đến +140 °F] | |||||||||
| Nhiệt độ bảo quản | -40 đến +85 °C [-40 đến +185 °F] | |||||||||
| Kích thước (Rộng x Sâu x Cao) 4) |
482 x 380 x H mm [19 x 14,9 x H inch] Chiều cao (H): - 5U: 222 mm [8,8 inch] - 6U: 267 mm [10,5 inch] |
482 x 380 x H mm [19 x 14,9 x H inch] Chiều cao (H): - 5U: 222 mm [8,8 inch] - 6U: 267 mm [10,5 inch] - 7U: 311 mm [12,3 inch] - 8U: 356 mm [14 inch] |
||||||||
| Trọng lượng (không bao gồm các mô-đun) | Khoảng 5 kg [11 lbs] | |||||||||
| TIÊU CHUẨN THIẾT KẾ | ||||||||||
| an toàn điện |
IEC/UL 60950-1 CSA 22.2 |
|||||||||
| EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-2 /-3 |
|||||||||
| Môi trường |
ETSI EN 300 019-2-1 (Lớp 1.2) /-2 (Lớp 2.3) /-3 (Lớp 3.2) ETSI EN 300 132-2 Điều kiện vận hành bình thường theo điều khoản 4.2 của IEC 62040-5-3:2016.Các điều kiện vận hành khác theo IEC 62040-5-3:2016 khoản 4.3, phải được tư vấn |
|||||||||
|
1) Xem bảng dữ liệu chỉnh lưu Flatpack2 để biết chi tiết 2) Khi hệ thống được cấu hình mà không có tùy chọn thiết bị SPD |
3) Xem bảng dữ liệu bộ điều khiển Smartpack R để biết chi tiết 4) Độ sâu tủ tối thiểu khuyến nghị là 400 mm [15,7 inch] |
|||||||||
Những sảm phẩm tương tự :
(Flatpack2 48/3000 SHE )(Bộ điều khiển Smartpack R)(Bộ điều khiển Smartpack S)
Các giải pháp
Chúng tôi cung cấp các giải pháp hoàn chỉnh bao gồm khảo sát địa điểm, đề xuất kế hoạch chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật và dịch vụ bảo trì cho các Công ty Viễn thông trong và ngoài Trung Quốc.Chúng tôi có một đội ngũ có năng lực và một mạng lưới các Đối tác đáng tin cậy trên khắp thế giới.
Câu hỏi thường gặp:
1. Làm thế nào để bạn kiểm soát chất lượng?
Trả lời: Tất cả các sản phẩm trước khi giao hàng đều là các kịch bản sử dụng mô phỏng, tải và đầy tải và thử nghiệm chia sẻ hiện tại để đảm bảo chất lượng của sản phẩm.
2. Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: Không có số lượng đặt hàng tối thiểu, và một cái cũng có thể được thực hiện.Sự khác biệt duy nhất là giá cả và lịch trình.
3. Bạn có thể giới thiệu công ty của mình không?
A: Tôi rất vinh dự.Tôi sẽ gửi cho bạn tài liệu giới thiệu của công ty sau để cung cấp cho bạn một giới thiệu toàn diện và trực tiếp hơn về thông tin của công ty chúng tôi.
4. Lợi thế của công ty bạn là gì?
Trả lời: Hàng tồn kho đầy đủ và đảm bảo cung cấp cho việc đổi mới nguồn cung sau đó, được cung cấp linh hoạt theo các nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5. Tôi có thể gửi mẫu không? Báo cáo cho tôi cùng với giá cả?
Trả lời: Bạn có thể gửi mẫu, các mẫu phải chịu niềm tự hào lớn và cước vận chuyển cần phải do bạn chịu.
6. Làm thế nào để công ty của bạn giải quyết vấn đề về chất lượng?
Trả lời: Công ty chúng tôi đã hoạt động trong ngành này được gần 10 năm.Nó đã có một danh tiếng nhất định.Chúng tôi sẽ phân tích kỹ càng.Nếu đó thực sự là vấn đề về chất lượng của chúng tôi, bạn có thể yên tâm rằng nó sẽ thực hiện mọi việc theo thỏa thuận hợp đồng và sẽ không bao giờ để bạn phải lo lắng, đội ngũ dịch vụ của chúng tôi sẽ sẵn lòng phục vụ bạn.
7 Wmũ mộtbòut chất lượng?
A: 100% bản gốc với gói mới.chúng tôi sẽ kiểm tra từng mục trước khi đăng để đảm bảo từng mục có chất lượng tốt.
số 8 how bao nhiêu tháng để bảo hành?
A: 1 năm đảm bảo chất lượng
9Làm thế nào để đối phó với bất kỳ hàng kém chất lượng?
Trả lời: Hàng hóa có thể được gửi bằng phí bưu điện của chúng tôi đối với bất kỳ sản phẩm kém chất lượng nào trong thời gian bảo hành.
