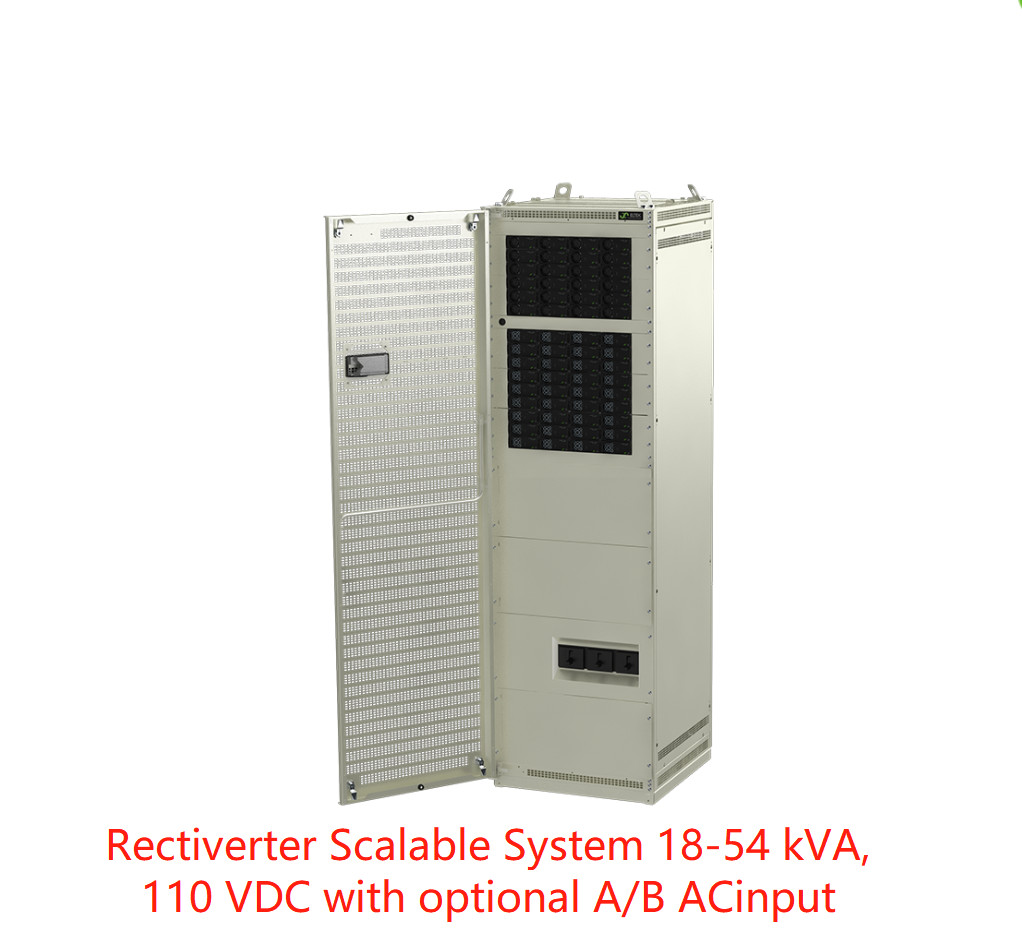

Hệ thống Eltek Rectiverter trong nhà có thể mở rộng 18-54 kVA, đầu vào 110 VDC A+B (CIEJ3643.4xxx)
Hệ thống Eltek Rectiverter trong nhà có thể mở rộng 18-54 kVA, đầu vào 110 VDC A+B (CIEJ3643.4xxx)
Hệ thống Rectiverter trong nhà có thể mở rộng cung cấp nguồn dự phòng cho tải 400 VAC 3 pha hoặc 230 VAC 1 pha và nguồn 48 VDC cho tải DC và sạc ắc quy.
Hệ thống Rectiverter trong nhà có thể mở rộng cung cấp nguồn dự phòng AC cho tải 400 VAC 3 pha hoặc 230 VAC 1 pha và nguồn 110 VDC để sạc ắc quy và tải DC tùy chọn
Khi kết hợp với đầu vào B tùy chọn (đầu vào AC kép) sẽ loại bỏ sự cần thiết của ATS (Công tắc chuyển đổi tự động) truyền thống. Trong đó, việc chuyển đổi từ đầu vào A sang B là một hoạt động liền mạch, không bị gián đoạn trên tải AC.
Khi được cấu hình với đầu vào AC kép để sử dụng làm UPS AC, nó được phân loại là - VFI SS 111 theo EN 62040-3

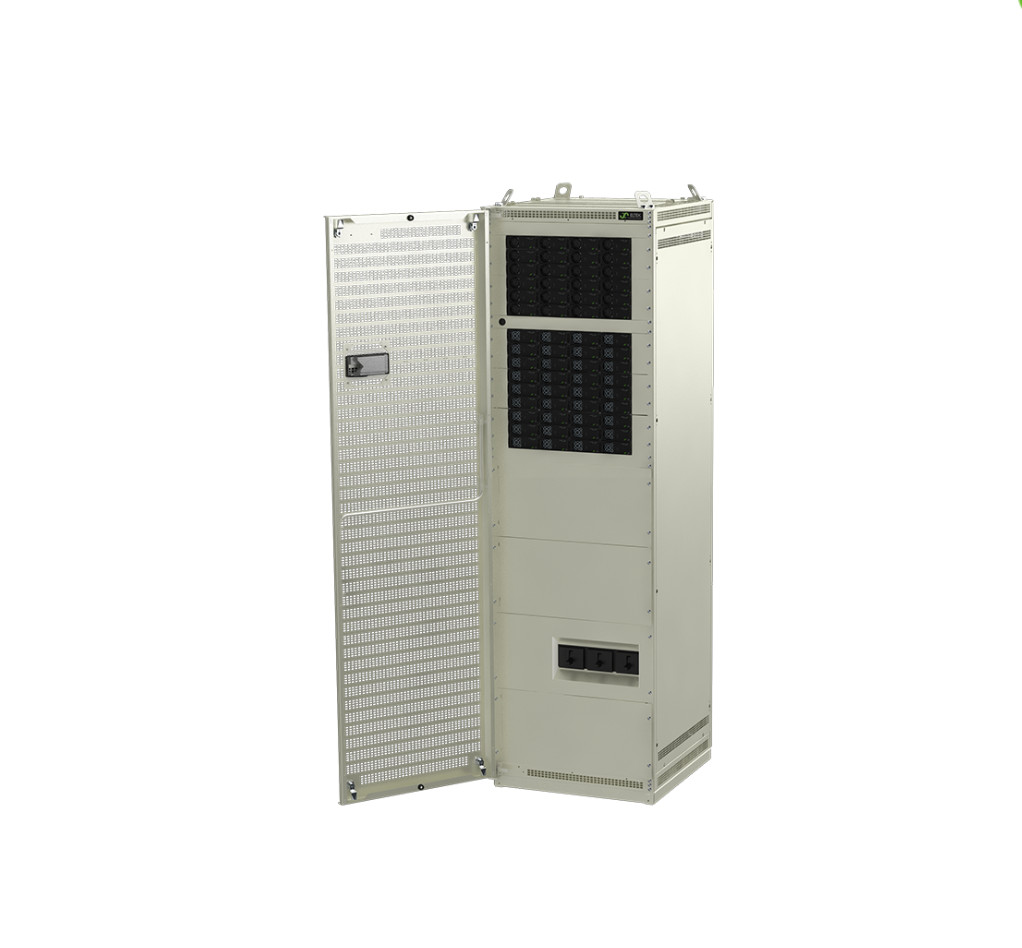

MẶT TRƯỚC 54 KVA + 48 KW ĐẦU VÀO A
| MÔ HÌNH | 72 KW |
| Mã sản phẩm | CIEJ3643.xxxx |
| DỮ LIỆU ĐẦU VÀO | |
| Dải điện áp AC (3 pha Y) | 320-475 V |
| Dải điện áp DC | 90-145 V |
| Dòng điện tối đa AC (trên mỗi pha) | 92-138 A |
| Tần số | 50 Hz / 60 Hz |
| Hệ số công suất | > 0,99 |
| DỮ LIỆU ĐẦU RA | |
| Dải điều chỉnh AC (3 pha Y) | 346-415 V |
| Dải điều chỉnh DC | 97-145 V |
| Công suất đầu ra AC tối đa | 54,0 kVA / 43,2 kW |
| Công suất đầu ra DC tối đa | 43,2 kW |
| Hệ số công suất tải cho phép | 0 Ind. đến 0 Cap. |
| Tần số | 50 Hz / 60 Hz |
| Cầu dao ắc quy (2 cực) | 2*630 A |
| TÙY CHỌN | |
| Đầu vào B (đầu vào AC kép) | 48 kW |
| Công tắc bỏ qua thủ công | Bên trong |
Thông số :
| Mô hình / thông tin đặt hàng | 54 kVA + 48 kW Đầu vào A | 54 kVA + 48 kW Đầu vào B | |
| Dòng sản phẩm | CIEJ3643.4xxx | CIEJ3643.4 xxx | |
| DỮ LIỆU ĐẦU RA AC | |||
| Điện áp (mặc định) / (dải điều chỉnh)1) | 400 VAC 3 pha (Y) / 346-415 VAC | ||
| Tần số (chế độ biến tần mặc định) | 50 Hz (thích ứng) | ||
| Tần số (chế độ biến tần có thể cài đặt) | 50Hz, 60Hz hoặc đồng bộ lần cuối 50/60Hz (thích ứng) | ||
| Công suất tối đa (liên tục / quá tải (<15s) ) | 43,2 kW (54 kVA) / 72 kVA | ||
| Dòng điện tối đa/pha (liên tục / quá tải (<15s) ) | 78ARMS / 104,4ARMS | ||
| Dòng điện (tối đa) Ngắt nhanh/pha (20ms) | 380A (6 x định mức) | ||
| Thời gian duy trì (Sụt áp) (trước khi chuyển sang ắc quy) | > 5 ms @ tải 43,2 kW | ||
| THD | < 1,5 % ở tải điện trở | ||
| Tính năng đầu ra |
Module: Cầu chì trong L và N, có thể cắm nóng 100 A MCCB, đầu ra AC các đầu nối vít riêng lẻ 70 mm2 cho L1-L3, N & PE |
||
| DỮ LIỆU ĐẦU RA DC | |||
| Điện áp (mặc định) / (dải điều chỉnh) | 122,5 VDC / 97 - 145 VDC | ||
| Công suất (tối đa @đầu vào định mức) | 43,2 kW 2) | ||
| Dòng điện (tối đa @VOUT ≤ 48 VDC) | 400 A 2) | ||
| Thời gian duy trì, công suất đầu ra tối đa | >10ms; VOUT > 97 VDC | ||
| Tính năng đầu ra |
Chống đoản mạch, Tắt quá áp Kết nối đầu vào/đầu ra ắc quy với bu lông M10 |
||
| DỮ LIỆU ĐẦU VÀO | |||
| Điện áp đầu vào AC (3 pha Y) | 320-475 VAC, | ||
| Dòng điện AC/pha (ở điện áp đầu ra định mức) (tùy thuộc vào loại mô-đun) | 92-138 ARMS 4) | ||
| Tần số (mặc định: dải đồng bộ) | 47-53 & 57-63 Hz | ||
| Tần số (có thể cài đặt: dải đồng bộ) | 47-53 Hz, 57-63 Hz hoặc cả hai (thích ứng) | ||
| Hệ số công suất / THD | > 0,99 ở 50% tải trở lên / < 3,5% | ||
| Điện áp DC danh định / dải mở rộng (không quá tải)3) | 102 - 145 VDC / 90 - 145 VDC | ||
| Dòng điện DC (tối đa) | 450 A / 648 A trong quá trình quá tải (15s) | ||
| Tính năng đầu vào |
Module : Cầu chì trong L và N, có thể cắm nóng, Varistor, có thể cắm nóng 160 A MCCB, đầu vào AC các đầu nối vít riêng lẻ 70 mm2 cho L1-L3, N & PE |
||
| CẦU DAO ẮC QUY & TẢI | |||
| Cầu dao ắc quy 2 cực | 2*MCCB 630 A | 1*MCCB 880 A | |
| Cầu dao tải 2 cực | - | 1*MCCB 630 A | |
| TÙY CHỌN | |||
| Công suất tối đa đầu vào B (với FP2 HE, bộ chỉnh lưu 2 kW) | 48 kW | ||
| Công tắc bỏ qua thủ công | 2*160 A | ||
| THÔNG SỐ KỸ THUẬT KHÁC | |||
| Hiệu suất | >96% (chế độ nguồn (AC/AC và AC/DC)), >94% (chế độ biến tần (DC/AC)) | ||
| Cấp bảo vệ | IP 20 | ||
| Nhiệt độ hoạt động | -40 đến +55°C (-40 đến +131°F), độ ẩm 5 - 95% RH không ngưng tụ | ||
| Nhiệt độ bảo quản | -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ | ||
| Kích thước[WxDxH] / Trọng lượng | 600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) | ||
| TIÊU CHUẨN THIẾT KẾ | |||
| An toàn điện | EN 60950-1, EN 62040-1 An toàn UPS | ||
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Phần 15 EN 61000-6-1 /-2/-4/-5 |
||
|
Môi trường |
ETSI EN 300 019: 2-1 (Lớp 1.2), 2-2 (Lớp 2.3) Điều kiện vận hành bình thường phải theo IEC/EN 62040-3:2011 khoản 4.2 Các điều kiện vận hành khác theo IEC 62040-3:2011 khoản 4.3, phải được tư vấn 2011/65/EU (RoHS) & 2012/19/EU (WEEE) |
||
|
1) Dải điện áp đầu ra được cấu hình trong nhà máy và có khóa riêng trong khung gầm trên cùng 3) 90 - 102 VDC: hiệu suất giảm - không tăng công suất và tăng THD điện áp trên đầu ra AC. |
2) Tải AC có ưu tiên. Tối đa khả dụng Công suất và dòng điện đầu ra DC phụ thuộc vào tải AC tức thời và điện áp đầu vào AC; tức là tối đa 28 ,8kW/260 A ở công suất AC đầy đủ và đầu vào danh định cho 230VAC. 4) Nếu điện áp DC giảm xuống dưới 97 V thì dòng điện đầu vào có thể tăng lên trên mức này |
||
* Tủ Rectiverter trong nhà với nguồn cấp AC &DC trong một tủ
