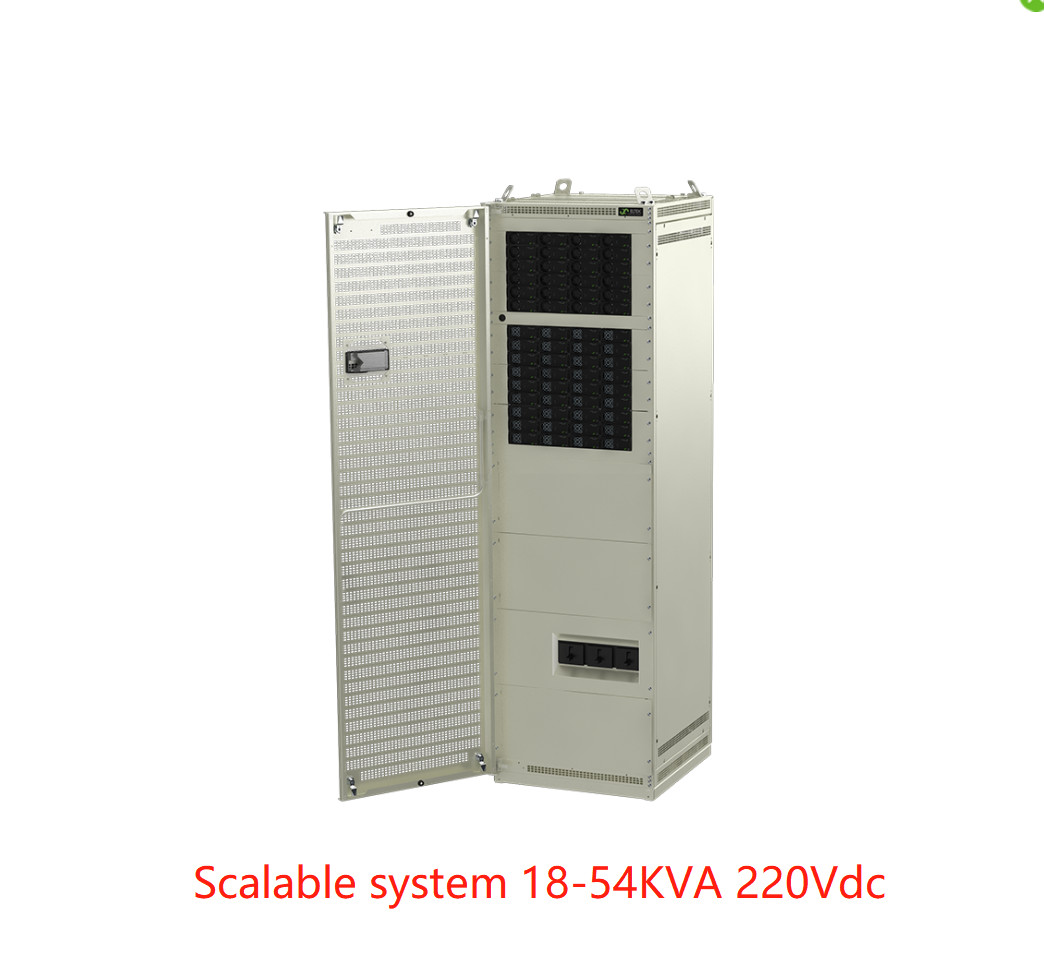

Eltek rectiverter Hệ thống trong nhà Hệ thống mở rộng 18-54KVA 220Vdc Nguồn dự phòng AC cho 400 VAC hoặc 230Vac (CIEJ3643.4xxx)
Eltek rectiverter Hệ thống trong nhà Hệ thống mở rộng 18-54KVA 220Vdc Nguồn dự phòng AC cho 400 VAC hoặc 230Vac (CIEJ3643.4xxx)
Hệ thống trong nhà Rectiverter có thể mở rộng cung cấp nguồn điện dự phòng AC cho
400 VAC tải 3 pha hoặc 230 VAC 1 pha và nguồn điện 220 VDC cho ắc quy
sạc và tải DC tùy chọn.Đầu ra DC linh hoạt có thể được đặt thành
sạc lại pin dự phòng dung lượng lớn với thời gian bảo vệ lên đến 10 giờ.
Kết hợp với đầu vào B tùy chọn (đầu vào AC kép) loại bỏ
cần một ATS truyền thống (Công tắc chuyển tự động).Nơi chuyển từ đầu vào A sang B
, là một hoạt động liền mạch với không
gián đoạn trên tải AC
.
Kết hợp với đầu vào B tùy chọn (đầu vào AC kép) loại bỏ sự cần thiết của ATS (Công tắc chuyển tự động) truyền thống. Khi chuyển đổi từ đầu vào A sang B, hoạt động liền mạch không bị gián đoạn trên tải AC.
Khi được định cấu hình với đầu vào AC kép để sử dụng như một UPS AC, nó sẽ phân loại là - VFI SS 111 theo EN 62040-3
Đầu vào l 400 VAC 3 pha (Y)
l 400 VAC đầu ra 3 pha (Y)
l đầu vào / đầu ra 220VDC
l Đầu ra AC tối đa 54 kVA / 43,2 kW
l Đầu ra DC tối đa 43,2 kW
l Đầu ra AC số lượng lớn được bảo vệ
l tùy chọn A + B (đầu vào AC kép)
l Tùy chọn bỏ qua thủ công
l Lên đến 4 chuỗi pin
l Tích hợp công nghệ chuyển giao
l Khả năng quá tải 150%, 15S
l 600% chuyến đi nhanh hiện tại 20 ms
l Có thể cắm nóng
l Bộ điều khiển Smartpack2
l Hoạt động trong paralell với bộ chỉnh lưu Flatpack2
l Tuân thủ toàn cầu
l Công nghệ HE được cấp bằng sáng chế
Thông số :
| Mô hình / thông tin đặt hàng | Đầu vào A 54 kVA + 48 kW | Đầu vào B 54 kVA + 48 kW | |
| Họ sản phẩm | CIEJ3643.4xxx | CIEJ3643.4 xxx | |
| DỮ LIỆU ĐẦU RA AC | |||
| Điện áp (mặc định) / (phạm vi điều chỉnh) 1) | 400 VAC 3 pha (Y) / 346-415 VAC | ||
| Tần số (chế độ biến tần mặc định) | 50 Hz (thích ứng) | ||
| Tần số (chế độ biến tần có thể cài đặt) | 50Hz, 60Hz hoặc 50 / 60Hz được đồng bộ hóa lần cuối (thích ứng) | ||
| Công suất tối đa (liên tục / quá tải (<15 giây)) | 43,2 kW (54 kVA) / 72 kVA | ||
| Hiện tại tối đa / pha (liên tục / quá tải (<15 giây)) | 78ARMS / 104,4ARMS | ||
| Hiện tại (tối đa) Chuyến đi / pha nhanh (20ms) | 380A (6 x danh nghĩa) | ||
| Giữ máy (Giảm điện áp) (trước khi chuyển sang pin) | > 5 ms @ 43,2 kW tải | ||
| THD | <1,5% ở tải điện trở | ||
| Tính năng đầu ra |
Mô-đun: Cầu chì ở L và N, Có thể cắm nóng 100 A MCCB, đầu cuối vít riêng lẻ ra AC 70 mm2 cho L1-L3, N & PE |
||
| DỮ LIỆU ĐẦU RA DC | |||
| Điện áp (mặc định) / (phạm vi điều chỉnh) | 122,5 VDC / 97 - 145 VDC | ||
| Nguồn (đầu vào @nominal tối đa) | 43,2 kw 2) | ||
| Dòng điện (tối đa @VOUT ≤ 48 VDC) | 400 A 2) | ||
| Giữ thời gian, công suất đầu ra tối đa | > 10ms;VOUT> 97 VDC | ||
| Tính năng đầu ra |
Chống ngắn mạch, tắt máy quá áp Kết nối đầu vào / đầu ra pin với bu lông M10 |
||
| DỮ LIỆU ĐẦU VÀO | |||
| Điện áp đầu vào nguồn AC (3 pha Y) | 320-475 VAC, | ||
| AC Dòng điện / pha (ở điện áp đầu ra danh định) (tùy thuộc vào loại mô-đun) | 92-138 ARMS 4) | ||
| Tần số (mặc định: phạm vi đồng bộ hóa) | 47-53 & 57-63 Hz | ||
| Tần số (có thể thiết lập: phạm vi đồng bộ hóa) | 47-53 Hz, 57-63 Hz hoặc cả hai (thích ứng) | ||
| Hệ số công suất / THD | > 0,99 khi tải 50% trở lên / <3,5% | ||
| Điện áp DC Dải danh định / mở rộng (không quá tải) 3) | 102 - 145 VDC / 90 - 145 VDC | ||
| Dòng điện DC (tối đa) | 450 A / 648 A khi quá tải (15 giây) | ||
| Tính năng đầu vào |
Mô-đun: Cầu chì ở L và N, Có thể cắm nóng, Biến trở, Có thể cắm nóng 160 A MCCB, đầu cuối vít riêng lẻ đầu vào AC 70 mm2 cho L1-L3, N & PE |
||
| PIN & BĂNG TẢI | |||
| Cầu dao 2 cực ắc quy | 2 * MCCB 630 A | 1 * MCCB 880 A | |
| Cầu dao 2 cực | - | 1 * MCCB 630 A | |
| TÙY CHỌN | |||
| Công suất cực đại đầu vào B (với bộ chỉnh lưu FP2 HE, 2 kW) | 48 kw | ||
| Công tắc bỏ qua thủ công | 2 * 160 A | ||
| ĐẶC ĐIỂM KỸ THUẬT KHÁC | |||
| Hiệu quả | > 96% (chế độ nguồn (AC / AC và AC / DC)),> 94% (chế độ biến tần (DC / AC)) | ||
| Lớp bảo vệ | IP 20 | ||
| Nhiệt độ hoạt động | -40 đến + 55 ° C (-40 đến + 131 ° F), độ ẩm 5 - 95% RH không ngưng tụ | ||
| Nhiệt độ bảo quản | -40 đến + 85 ° C (-40 đến + 185 ° F), độ ẩm 0 - 99% RH không ngưng tụ | ||
| Kích thước [WxDxH] / Trọng lượng | 600 x 600x 2000mm (23,7 x 23,7 x 78,8 ”) / 300 kg (1100 lbs) | ||
| TIÊU CHUẨN THIẾT KẾ | |||
| An toàn điện | EN 60950-1, EN 62040-1 UPS an toàn | ||
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Phần 15 EN 61000-6-1 / -2 / -4 / -5 |
||
|
Môi trường |
ETSI EN 300 019: 2-1 (Loại 1.2), 2-2 (Loại 2.3) Điều kiện hoạt động bình thường theo điều 4.2 của IEC / EN 62040-3: 2011 Các điều kiện hoạt động khác theo điều khoản 4.3 của IEC 62040-3: 2011, phải được thông báo 2011/65 / EU (RoHS) & 2012/19 / EU (WEEE) |
||
|
1) Dải điện áp đầu ra được định cấu hình tại nhà máy và có chốt riêng trong khung trên cùng 3) 90 - 102 VDC: giảm hiệu suất - không tăng nguồn và tăng điện áp THD trên đầu ra AC. |
2) Tải AC được ưu tiên.Tối đacó sẵnCông suất và dòng điện đầu ra DC phụ thuộc vào tải AC tức thời và điện áp đầu vào AC;tức là tối đa 28, 8kW / 260 A ở nguồn AC đầy đủ và đầu vào danh nghĩa cho 230VAC. 4) Nếu điện áp DC được kéo xuống dưới 97 V, dòng điện đầu vào có thể tăng trên mức này |
||
* Tủ Rectiverter trong nhà với nguồn cấp AC & DC trong một tủ

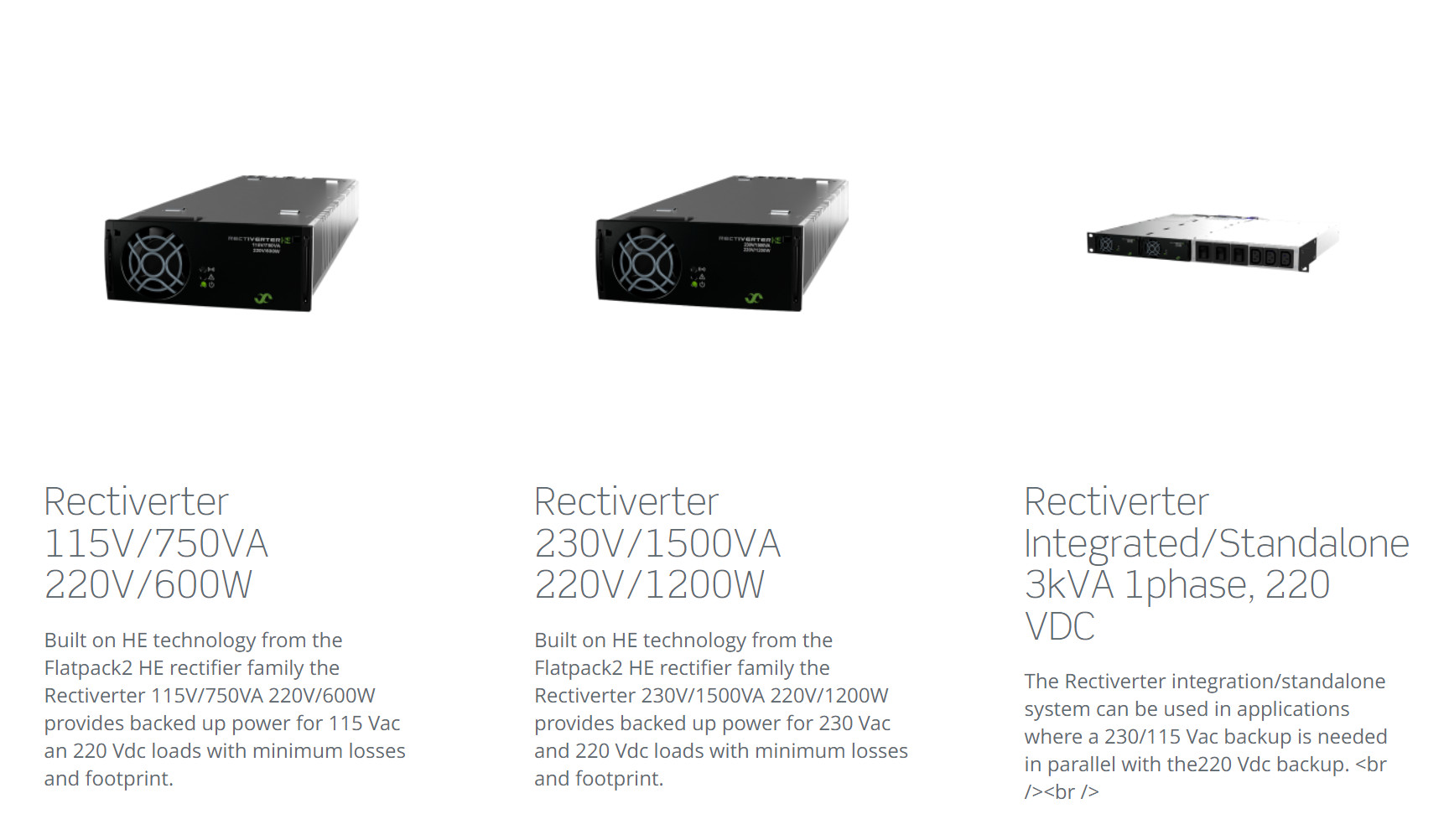

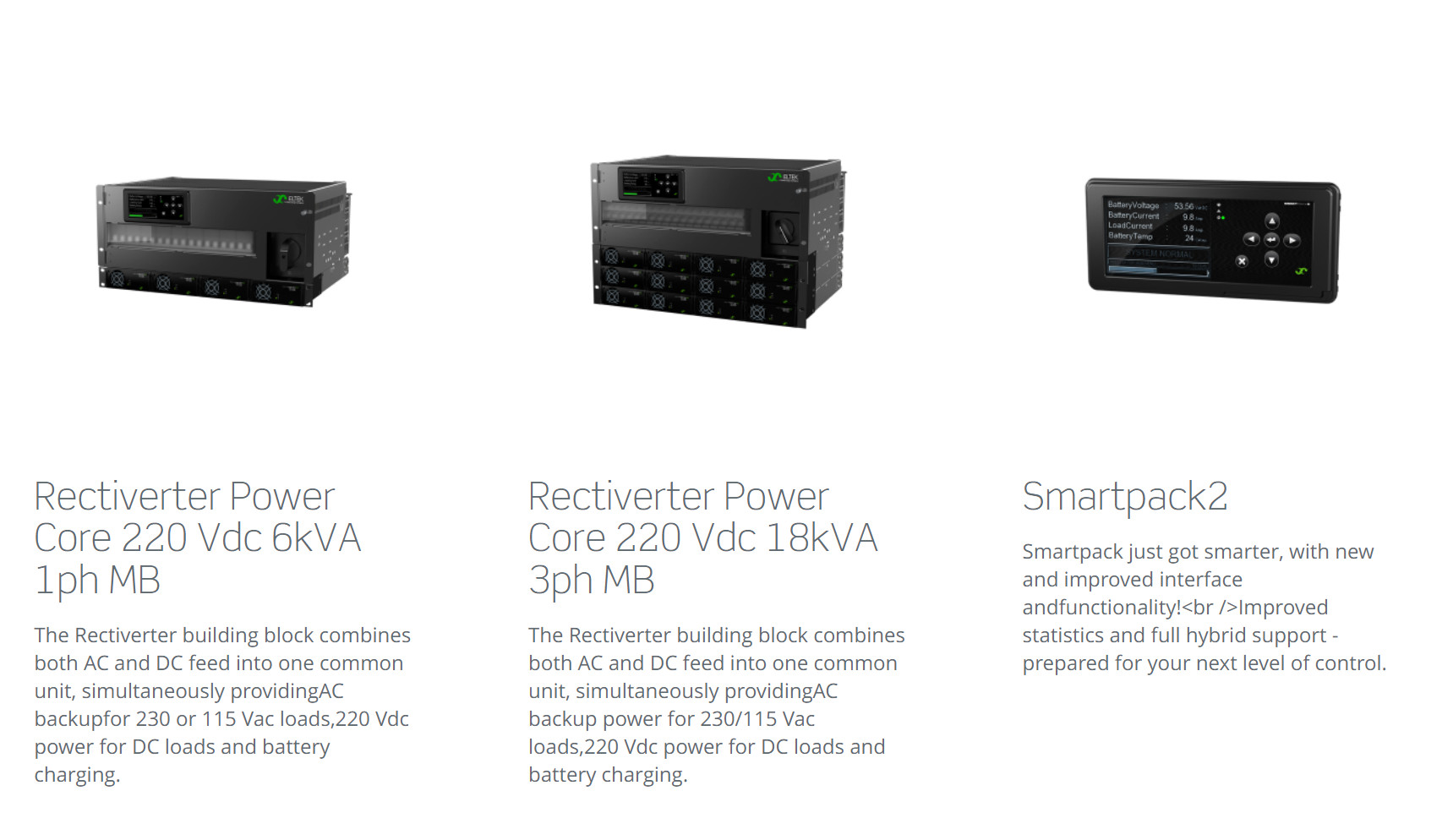

Sản phẩm liên quan :
