Đầu vào đơn AC Bộ chỉnh lưu Eltek Power Flatpack 18kva 36kva 54kva CTER2442.4
Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá
Đặc trưng
Thông số kỹ thuật
Thương hiệu: Eltek
Tên sản phẩm: Hệ thống có thể mở rộng Phiên bản 18-72 KVA
Mức độ bảo vệ: SPD, LLVD. BLVD
Đầu vào hiện tại: 1536 ADC
Điện áp đầu vào AC: 320 - 475 VAC
Điện áp đầu vào DC: 40 - 58VDC
Điện áp xoay chiều đầu ra tối đa: 415 VAC
Đầu ra Max Power (KVA/KW): 72 / 57,6
Bộ ngắt đầu ra DC: 4
Xếp hạng bộ ngắt đầu ra DC: 1600 A
Bộ ngắt tải DC: 30 tư thế
Xếp hạng bộ ngắt tải DC: 120A
Làm nổi bật:

AC đầu vào eltek bộ chỉnh lưu flatpack 36kva

,

một đầu vào AC bộ chỉnh lưu flatpack eltek CTER2442.4

,

công suất eltek 36kva CTER2442.4

Thông tin cơ bản
Nguồn gốc: CN
Hàng hiệu: Eltek
Chứng nhận: CE.UL
Số mô hình: CTER2442,4
Thanh toán
chi tiết đóng gói: thùng gỗ
Thời gian giao hàng: 12 tuần
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 400 bộ / tháng
Mô tả sản phẩm

Đầu vào đơn AC Bộ chỉnh lưu Eltek Power Flatpack 18kva 36kva 54kva CTER2442.4 0

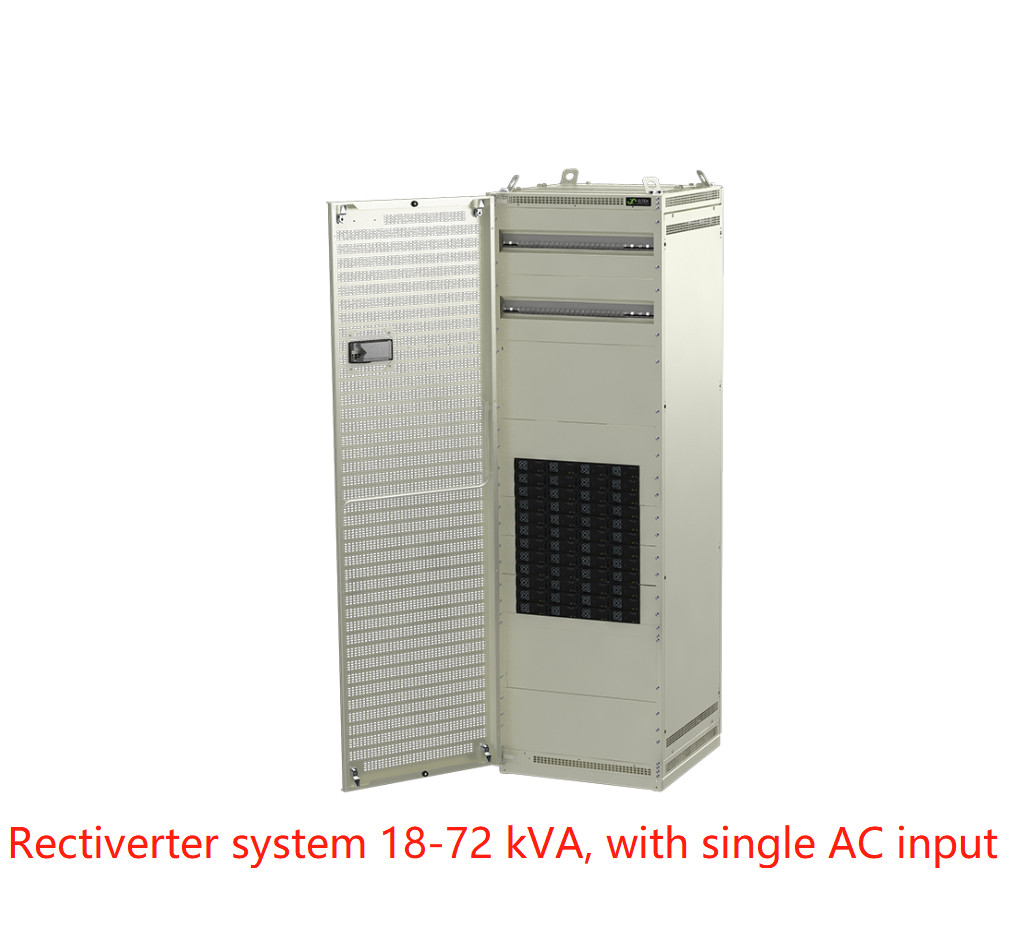

Hệ thống Eltek Rectiverter Indoor, hệ thống có thể mở rộng 18kva 36kva 54kva 72kva với đầu vào AC đơn (CTER2442.4xxx CTER3642.4xxx CTER4842.4xxx)


Hệ thống Rectiverter indoor có thể mở rộng cung cấp nguồn dự phòng AC cho tải 400 VAC 3 pha hoặc 230 VAC 1 pha và nguồn 48 VDC để sạc pin và tải DC tùy chọn


Hệ thống Rectiverter có thể mở rộng 18-72 kVA

Các hệ thống có sẵn trong ba cấu hình với công suất đầu ra AC tối đa lên đến 36, 54 hoặc 72 kVA. Phân phối AC được tích hợp trong tủ với các bộ ngắt tải 3 pha hoặc 1 pha có thể có.

Khi kết hợp với đầu ra AC, hệ thống cũng có thể cấp nguồn cho tải DC lên đến 57,6 kW với phân phối DC tích hợp cho tải -48 VDC.


Các tính năng chính

l Đầu vào 400 VAC 3 pha (Y)

l Đầu ra 400 VAC 3 pha (Y)

l Đầu vào/đầu ra 48 VDC

l Đầu ra AC tối đa 72 kVA / 57,6 kW

l Đầu ra DC tối đa 57,6 kW

l Phân phối AC

l Tùy chọn phân phối DC

l Tùy chọn bỏ qua thủ công

l Lên đến 4 chuỗi pin

l Công nghệ chuyển đổi tích hợp

l Khả năng quá tải 150%, 15S

l Dòng điện ngắt nhanh 600% 20 ms

l Có thể cắm nóng

l Bộ điều khiển Smartpack2

l Hoạt động song song với bộ chỉnh lưu Flatpack2

l Tuân thủ toàn cầu

l Công nghệ HE được cấp bằng sáng chế


CÁC ỨNG DỤNG


VIỄN THÔNG-DI ĐỘNG/KHÔNG DÂY


· LTE/4G/WiMAX

· Hệ thống ăng-ten phân tán

· Băng thông rộng

· Trạm gốc vô tuyến/trạm di động


CƠ SỞ HẠ TẦNG ĐƯỜNG SẮT & ĐƯỜNG SẮT ĐÔ THỊ


· Điều khiển & bảo vệ

· Tín hiệu

· GSM-R

· Hệ thống an toàn

TIỆN ÍCH ĐIỆN


· Điều khiển & bảo vệ

Hệ thống SCADA



Thông số :



Hệ thống có thể mở rộng 18-72 kVA, đầu vào đơn

Thông tin đặt hàng/mẫu 36 kVA 54 kVA 72 kVA
Dòng sản phẩm CTER2442.4xxx CTER3642.4xxx CTER4842.4xxx
DỮ LIỆU ĐẦU RA AC
Điện áp (mặc định) / (dải điều chỉnh)1)
400 VAC 3 pha (Y) / 346-415 VAC
Tần số (chế độ biến tần mặc định)

50 Hz (thích ứng)
Tần số (chế độ biến tần có thể cài đặt)
50Hz, 60Hz hoặc đồng bộ lần cuối 50/60Hz (thích ứng)
Công suất tối đa (liên tục / quá tải (<15s) ) 28,8 kW (36 kVA) / 48 kVA 43,2 kW (54 kVA) / 72 kVA 57,6 kW (72 kVA) / 96 kVA
Dòng điện tối đa/pha (quá tải liên tục(<15s)) 52ARMS / 69,6ARMS 78ARMS / 104,4ARMS 104ARMS / 139,2ARMS
Dòng điện (tối đa) Ngắt nhanh/pha (20ms) 256A (6 x định mức) 380A (6 x định mức) 512A (6 x định mức)
Thời gian giữ (Sụt áp) (trước khi chuyển sang pin)

> 5 ms @ tải đầy
THD

< 1,5% ở tải điện trở


Tính năng đầu ra

Module: Cầu chì trong L và N, Có thể cắm nóng

Phân phối AC 1 cực hoặc 3 cực (kết nối trực tiếp trên MCB hoặc MCCB)

Khả năng bộ ngắt tối đa theo bộ ngắt tối đa được khuyến nghị cho mô-đun rectiverter

DỮ LIỆU ĐẦU RA DC
Điện áp (mặc định) / (dải điều chỉnh)

53,5 VDC / 43 - 58 VDC
Công suất (tối đa @đầu vào định mức) 28,8 kW 2) 43,2 kW 2) 57,7 kW 2)
Dòng điện (tối đa @VOUT ≤ 48 VDC) 600 A 2) 900 A 2) 1200 A 2)
Thời gian giữ, công suất đầu ra tối đa

>10ms; VOUT > 41 VDC
Tính năng đầu ra
Chống đoản mạch, Tắt quá áp
DỮ LIỆU ĐẦU VÀO
Điện áp đầu vào AC (3 pha Y)

320-475 VAC,
Dòng điện AC/pha (tùy thuộc vào loại mô-đun) 56-96 ARMS 4) 84-144 ARMS 4) 112-192 ARMS 4)
Tần số (mặc định: dải đồng bộ)

47-53 & 57-63 Hz
Tần số (có thể cài đặt: dải đồng bộ)

47-53 Hz, 57-63 Hz hoặc cả hai (thích ứng)
Hệ số công suất / THD

> 0,99 ở 50% tải trở lên / < 3,5%
Điện áp DC danh định / dải mở rộng (không quá tải)3)

45 - 58 VDC / 40 - 45 VDC
Dòng điện DC (tối đa)/ trong quá trình quá tải (15s) 768 A / 1080 A 1152 A / 1620 A 1536 / 2160 A
Tính năng đầu vào

Module : Cầu chì trong L và N, Có thể cắm nóng, Varistor, Có thể cắm nóng

Đầu cuối vít riêng lẻ đầu vào AC 120 mm2 cho L1-L3, N & PE

BỘ NGẮT PIN
Bộ ngắt pin 1 cực
2*Giá đỡ TPS 2 (800-1600 A) hoặc 4*Giá đỡ TPS 00 (250-600 A)
TÙY CHỌN
Phân phối DC (kết nối trực tiếp trên bộ ngắt) 1-125 A, bộ ngắt MCB 1 cực (tối đa 30 chiếc 18 mm, tối đa 20 chiếc 27 mm)
Phân phối DC (đầu ra số lượng lớn)

2*600 A (2*Giá đỡ TPS 00 250-600 A)
Công tắc bỏ qua thủ công

2*200 A
LVBD (1 cực)

1800 A
ĐẶC ĐIỂM KỸ THUẬT KHÁC
Hiệu quả >96% (chế độ nguồn (AC/AC và AC/DC)), >94% (chế độ biến tần (DC/AC))
Lớp bảo vệ IP 20


Kết nối Kết nối trên hoặc dưới

Nhiệt độ hoạt động -40 đến +55°C (-40 đến +131°F), độ ẩm 5 - 95% RH không ngưng tụ
Nhiệt độ bảo quản -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ
Kích thước[WxDxH] / Trọng lượng 600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs)
TIÊU CHUẨN THIẾT KẾ
An toàn điện EN 60950-1, EN 62040-1 An toàn UPS
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Phần 15 EN 61000-6-1 /-2/-3/-4, EN62040-2


Môi trường

ETSI EN 300 019: 2-1 (Lớp 1.2), 2-2 (Lớp 2.3)

Điều kiện hoạt động bình thường phải theo IEC/EN 62040-3:2011 khoản 4.1 Tuân thủ RoHS (2011/65/EU) và WEEE (2002/96/EC)

1) Dải điện áp đầu ra được cấu hình trong nhà máy và có khóa riêng trong khung trên

3) 40 - 45 VDC: hiệu suất giảm - không tăng công suất và tăng THD điện áp trên đầu ra AC.

2) Tải AC có ưu tiên. Tối đa khả dụng Công suất và dòng điện đầu ra DC phụ thuộc vào tải AC tức thời và điện áp đầu vào AC; tức là tối đa 800W/16,7A trên mỗi mô-đun ở công suất AC đầy đủ và đầu vào danh định cho 230VAC.

4) Nếu điện áp DC giảm xuống dưới 43V, dòng điện đầu vào có thể tăng lên trên mức này



* Tủ Rectiverter trong nhà với nguồn cấp AC &DC trong một tủ

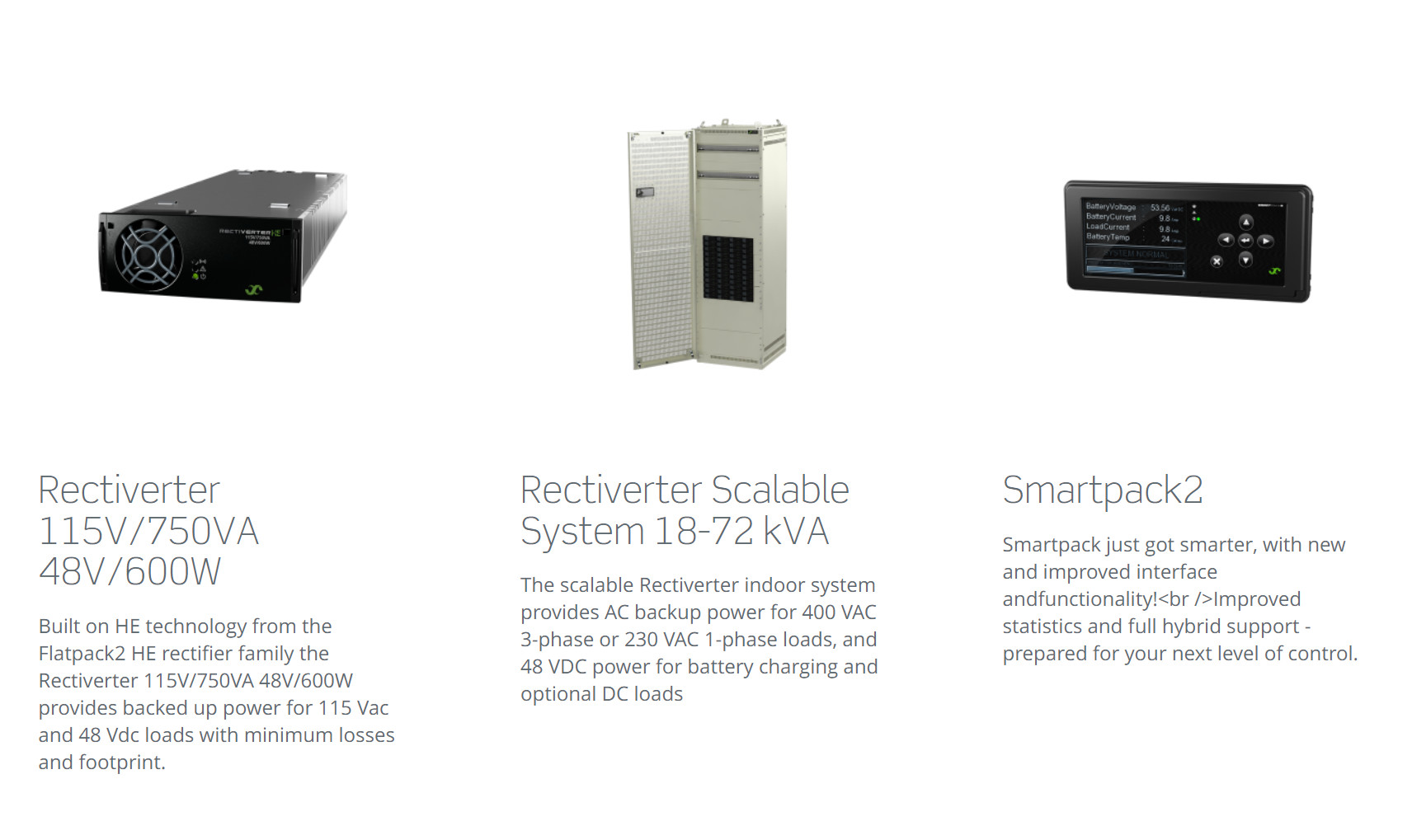

Đầu vào đơn AC Bộ chỉnh lưu Eltek Power Flatpack 18kva 36kva 54kva CTER2442.4 1
