Hệ thống chuyển đổi DC-DC Eltek 380V sang 54V Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Hệ thống chuyển đổi DC-DC Eltek 380 V sang 54 V Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Sử dụng mô-đun Flatpack2 DC / DC 380V / 48V 3000W SHE với bộ điều khiển và giám sát Smartpack2 giàu tính năng của Eltek cho phép các trang web hưởng lợi từ việc sử dụng 380 Vdc làm điện áp truyền tải.
Đối với một giải pháp thay thế cạnh tranh cho UPS truyền thống trong các Trung tâm Dữ liệu, hoặc cho các nhà máy điện trung tâm ở các khu vực Viễn thông mở rộng.

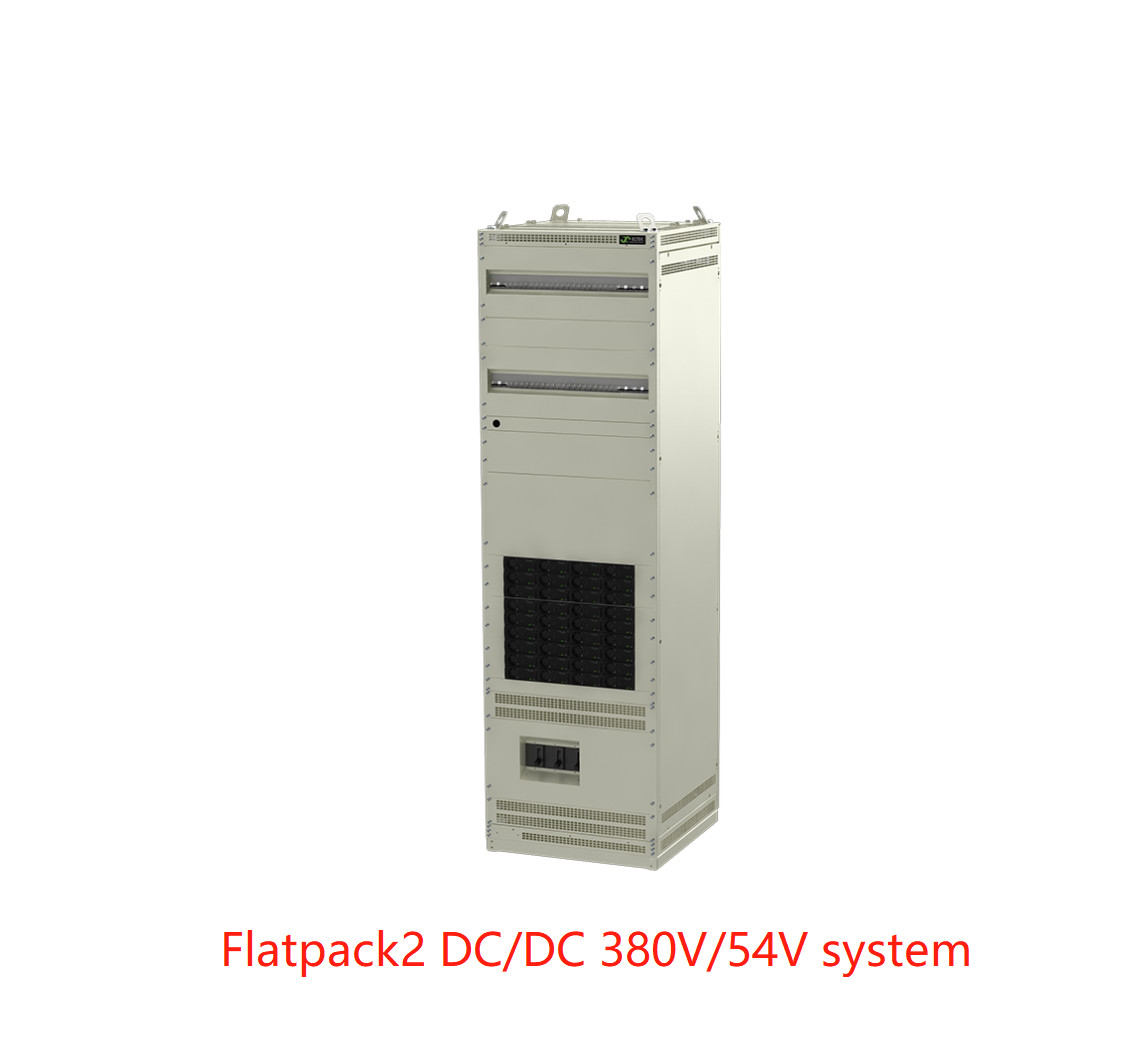

Tích hợp các mô-đun chuyển đổi hiện đại, hiệu suất siêu cao với bộ giám sát và điều khiển Smartpack2 giàu tính năng của Eltek, Hệ thống nguồn Flatpack2 DC / DC 380V / 54V hiệu suất cao chuyển đổi điện áp bus 380 Vdc xuống 54 Vdc quy định với hiệu suất mô-đun 98,2%.
l Bảo vệ đầu vào
l Tính linh hoạt
l Khả năng mở rộng
l Mô-đun - xây dựng khi tải của bạn tăng lên
l Hiệu quả siêu cao (SHE)
l Bộ điều khiển Smartpack2
l Có thể cắm nóng
l 50-55 Vdc đầu ra có thể điều chỉnh
l Công nghệ SHE được cấp bằng sáng chế
CÁC ỨNG DỤNG
VIỄN THÔNG
• Mở rộng văn phòng trung tâm viễn thông
• Nâng cấp trang web năng lượng cao
CÁC TRUNG TÂM DỮ LIỆU
• Chuyển đổi từ 380 VDC (260-400 VDC) sang 50-55 VDC
• Cơ sở định vị
• Thay thế nhà máy UPS + VDC
Thông số :
| Người mẫu | Hệ thống 36 kW | Hệ thống 72 kW | Hệ thống 108 kW |
| Phần số | CDT31242.xxx | CDT32442.xxx | CDT33642.xxx |
| DỮ LIỆU ĐẦU VÀO | |||
| Điện áp (phạm vi hoạt động) | 260-400 VDC | ||
| Dòng điện tối đa | 147,6 A | 295,2 A (2x 147,6 A) | 442,8 A (3 lần 147,6 A) |
| Bảo vệ (mức mô-đun) | Cầu chì, tắt máy khi vượt quá số VIN | ||
| Bảo vệ (mức tủ) | 1x 160 A MCCB | 2x 160 A MCCB | 3x 160 A MCCB |
| DỮ LIỆU ĐẦU RA | |||
| Điện áp (mặc định) | 54,5 VDC | ||
| Điện áp (phạm vi điều chỉnh) | 50-55 VDC | ||
| Công suất tối đa, đầu vào danh nghĩa | 36 kw | 72 kw | 108 kw |
| Dòng điện tối đa, @VOUT = 50 VDC | 720 A | 1440 A | 2160 A |
| Chia sẻ hiện tại | ± 5% dòng điện tối đa từ 10 đến 100% tải | ||
| Điều chỉnh điện áp tĩnh | ± 0,5% từ 0 - 100% tải và đầu vào danh nghĩa | ||
| Điều chỉnh điện áp động | ± 5,0% đối với thay đổi tải 10-90% hoặc 90-10%, thời gian quy định <50 ms | ||
| Đầu ra DC | Lên đến 2x 30 cách ≤63 A MCB Tối đa 2x 20 cách ≤125 A MCB | ||
| Sự bảo vệ | Ngắt quá áp;ngắn mạch bằng chứng;nhiệt độ cao;giới hạn dòng khởi động plug-in nóng;OR-ing FET | ||
| thông tin bổ sung | Xem bảng dữ liệu Flatpack2 DCDC 380V 48V 3000W SHE | ||
| KIỂM SOÁT VÀ GIÁM SÁT | |||
| Đơn vị giám sát | Smartpack2 | ||
| Hoạt động địa phương | Màn hình và các phím, giao diện WEB thông qua trình duyệt tiêu chuẩn | ||
| Hoạt động từ xa | Giao diện web;MODBUS;Giao thức SNMP và email | ||
|
Báo thức |
Báo động điện áp đầu ra thấp và cao (Mức nhỏ và mức chính), Báo động sự cố chạm đất, Báo động nhiệt độ, Báo động mất nguồn, Báo động ngắt cầu dao tải và nhiều hơn nữa. | ||
| thông tin bổ sung | Xem biểu dữ liệu Smartpack2 | ||
| CÁC THÔNG SỐ KỸ THUẬT KHÁC | |||
| Năng xuất cao | 98,2% | ||
|
Sự cách ly |
4,2 kVDC - đầu vào và đầu ra 2,2 kVDC - đất đầu vào 0,5 kVDC - đất đầu ra |
||
| Nhiệt độ hoạt động | -20 đến +45 ° C (-4 đến +113 ° F) công suất có thể giảm trên 40 ° C (104 ° F) | ||
| Nhiệt độ bảo quản | -40 đến +85 ° C (-40 đến +185 ° F) | ||
| Độ ẩm | 5 - 95% RH, không ngưng tụ | ||
| Kích thước [WxHxD] | 600 x 2000 x 600 mm (23,62 x 78,74 x 23,62 ”) | ||
| TIÊU CHUẨN THIẾT KẾ | |||
| An toàn điện | IEC / EN 60950-1: 2013 | ||
|
EMC |
IEC / EN 61000-6-1: 2007, IEC / EN 61000-6-2: 2005, IEC / EN 61000-6-3: 2007 + A1: 2011, IEC / EN 61000-6-4: 2007 + A1: 2011, ETSI EN 300 386 v2.1.1: 2016 |
||
|
Môi trường |
Đã kiểm tra theo: ETSI EN 300 019-2-1 v2.2.1: 2014 (Loại 1.2); ETSI EN 300 019-2-2 v2.3.1: 2013 (Lớp 2.3); ETSI EN 300 132-3-1 v2.1.1;2011/65 / EU (RoHS) & 2008/98 / EC (WEEE) Các điều kiện hoạt động bình thường theo điều 4.2 của IEC / EN 62040-5-3: 2016, các điều kiện vận hành khác theo điều 4.3 phải được khuyến cáo. |
||
| 1) Chế độ xem tủ không có cửa. | |||
