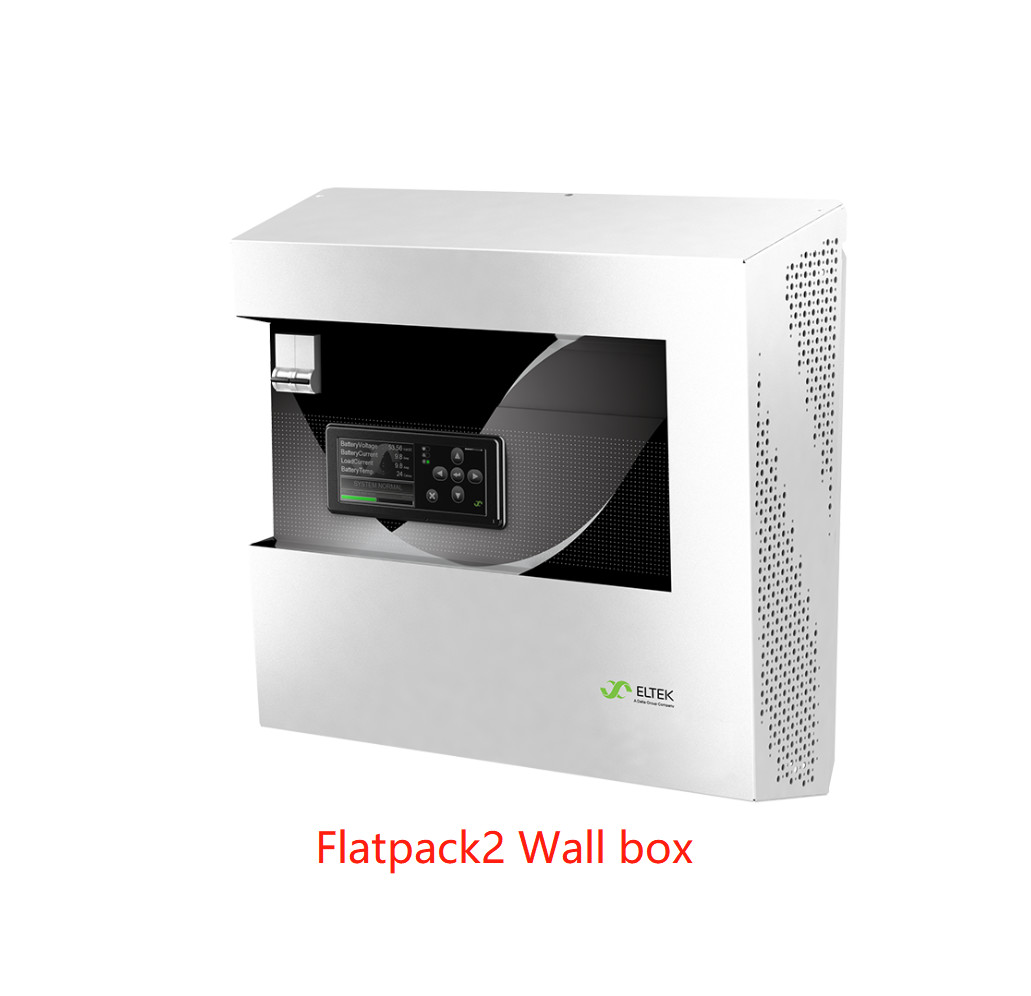

Hộp treo tường Eltek Flatpack2 24VDC, 30VDC, 48 VDC, 60 VDC, 110 VDC & 125 VDC
Tùy thuộc vào bộ chỉnh lưu được chọn, đầu ra DC của hệ thống có thể là một trong các loại sau: 24V/40-168 A, 48V/15-83 A, 110V/10-34A.
Thiết kế nhỏ gọn và việc lắp đặt đơn giản khiến nó trở thành một gói cung cấp điện DC gắn tường mạnh mẽ. Phạm vi đầu ra DC rộng của bộ chỉnh lưu giúp nó phù hợp để hoạt động song song với tất cả các loại ắc quy tĩnh, bao gồm loại axit chì hoặc niken cadmi.
Các tính năng chính
- Thiết kế nhỏ gọn (W452 x D200 x H450mm)
- Cấp nguồn hàng loạt hoặc phân phối tích hợp
- Bộ điều khiển kỹ thuật số (Màn hình màu TFT 3,2 inch để theo dõi và điều chỉnh tuyệt vời, bao gồm giao diện Ethernet và Web để giám sát từ xa)
- Khả năng lắp đặt độc đáo (nắp trước có thể tháo rời giúp dễ dàng tiếp cận để lắp đặt và kết nối)
- Đã được đánh dấu CE, được UL công nhận để lắp đặt trên toàn thế giới
Thông số:
| THÔNG SỐ KỸ THUẬT |
|
Mẫu |
Cấp nguồn hàng loạt 24-60V |
Cấp nguồn hàng loạt 110V |
Phân phối 2 cực 24 - 110V |
Phân phối 1 cực -48V |
|
|
Mã sản phẩm |
CTO30210.000 |
CTO30210.100 |
CTO30210.xxxx |
CTO30210.xxxx |
|
|
DỮ LIỆU ĐẦU VÀO |
|
|
|
|
|
|
Điện áp (dải) |
85 - 300 VAC |
|
|
Nguồn AC đơn |
• |
• |
• |
• |
|
|
Nguồn AC đơn với SPD (Lớp OVP 2) |
- |
- |
• |
• |
|
|
Nguồn AC kép (cho từng bộ chỉnh lưu) |
- |
- |
• |
• |
|
|
Cầu dao đầu vào được khuyến nghị |
16A cho 1 bộ chỉnh lưu FP2 trong hệ thống hoặc 2 bộ chỉnh lưu FP2 với nguồn cấp riêng 25A cho 2 bộ chỉnh lưu FP2 trong hệ thống |
|
|
Bảo vệ |
Cầu chì riêng trong các mô-đun chỉnh lưu |
|
|
Kết nối |
Trực tiếp trên MCB đầu vào, lên đến 25mm2
Đầu nối vít PE, tối đa 10 mm2và đầu nối cáp M5 trực tiếp vào khung
|
|
|
DỮ LIỆU ĐẦU RA |
|
|
|
|
|
|
Điện áp (mặc định) |
24-60 VDC |
110-125 VDC |
24-110 VDC |
- 48 VDC |
|
|
NiCad, số lượng cell được hỗ trợ |
18-40 |
85-104 |
18-88 |
38 - 40 |
|
|
Pb, số lượng cell được hỗ trợ |
12-30 |
54-60 |
54 |
24 |
|
|
Công suất (tối đa) @ đầu vào danh định |
4000 W |
|
|
Dòng điện (tối đa) @ đầu vào danh định |
Xem trang trước hoặc bảng dữ liệu bộ chỉnh lưu Flatpack2 áp dụng |
|
|
Đầu ra hàng loạt không được bảo vệ |
• |
• |
- |
- |
|
|
Đầu ra ắc quy được bảo vệ |
- |
- |
2 x 2 cực (16 - 63 A) |
3 x 1 cực (16 - 63A) |
|
|
Đầu ra tải được bảo vệ |
- |
- |
3(42)) x 2 cực (6 - 63A) |
112)) x 2 cực (6 - 63A) |
|
|
Shunt và ngắt kết nối ắc quy tích hợp |
- |
- |
- |
200A |
|
|
Kết nối |
Đầu cuối, tối đa
35mm2
|
Đầu cuối, tối đa
35mm2
|
Trực tiếp trên MCB đầu vào, lên đến 25mm2 |
|
|
Bảo vệ đầu ra trong bộ chỉnh lưu |
Chặn FET OR-ing hoặc cầu chì, Chống đoản mạch & Bảo vệ nhiệt độ cao |
|
|
ĐIỀU KHIỂN VÀ GIÁM SÁT |
|
|
|
|
|
|
Bộ phận giám sát |
Smartpack 2 |
|
|
Vận hành cục bộ |
Màn hình và phím, giao diện WEB thông qua trình duyệt tiêu chuẩn bằng WebPower |
|
|
Vận hành từ xa |
WebPower (Giao diện WEB, giao thức SNMP và email) |
|
|
Rơ le báo động (Kết nối: kẹp ≤ 1,5 mm2) |
6 x Tiếp điểm chuyển đổi không điện áp (NO, NC, C) [Tối đa 75V/ 2A/ 60W] |
|
|
Đầu vào |
6 x Có thể cấu hình (kỹ thuật số, tương tự) và 3 nhiệt độ |
|
|
Đo dòng điện |
Dòng điện bộ chỉnh lưu và nếu sử dụng shunt ắc quy; dòng điện ắc quy và dòng điện tải |
|
|
|
Báo động |
Báo động điện áp đầu ra thấp & cao (Mức độ nhỏ và lớn), Báo động lỗi đất, Báo động nhiệt độ, Báo động mất điện lưới, Báo động dung lượng còn lại/chất lượng thấp của ắc quy, Báo động ngắt mạch ắc quy/tải và nhiều hơn nữa |
|
|
CÁC THÔNG SỐ KỸ THUẬT KHÁC |
|
|
|
|
|
|
Cách ly |
3.0 kVAC- đầu vào đến đầu ra
1.5 kVAC- đầu vào đến đất
0.5 kVDC- đầu ra đến đất3)
|
|
|
Nhiệt độ hoạt động |
-40 đến +45°C (-40 đến +113°F), độ ẩm 5 - 95% RH không ngưng tụ
Giảm công suất đầu ra ở nhiệt độ cao, xem bảng dữ liệu cho bộ chỉnh lưu áp dụng
|
|
|
Cấp bảo vệ |
IP21, (IP22, với nắp bổ sung PN: 298484) |
|
|
Nhiệt độ bảo quản |
-40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ |
|
|
Kích thước[WxHxD] / Trọng lượng |
452 x 450 x 200mm (17.8 x 17.7 x 7.9”) / 13 kg (1 mô-đun) 15 kg (2 mô-đun) |
|
|
TIÊU CHUẨN THIẾT KẾ |
|
|
|
|
|
|
An toàn điện |
EN 60950-1-3rdphiên bản |
|
|
EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
|
|
|
Môi trường |
ETSI EN 300 019, ETSI EN 300 132 - 2 |
|
|
2) Tùy thuộc vào cấu hình đầu vào AC Mains
3) 1.5kVACcho Wallbox với bộ chỉnh lưu Flatpack2 110V
|

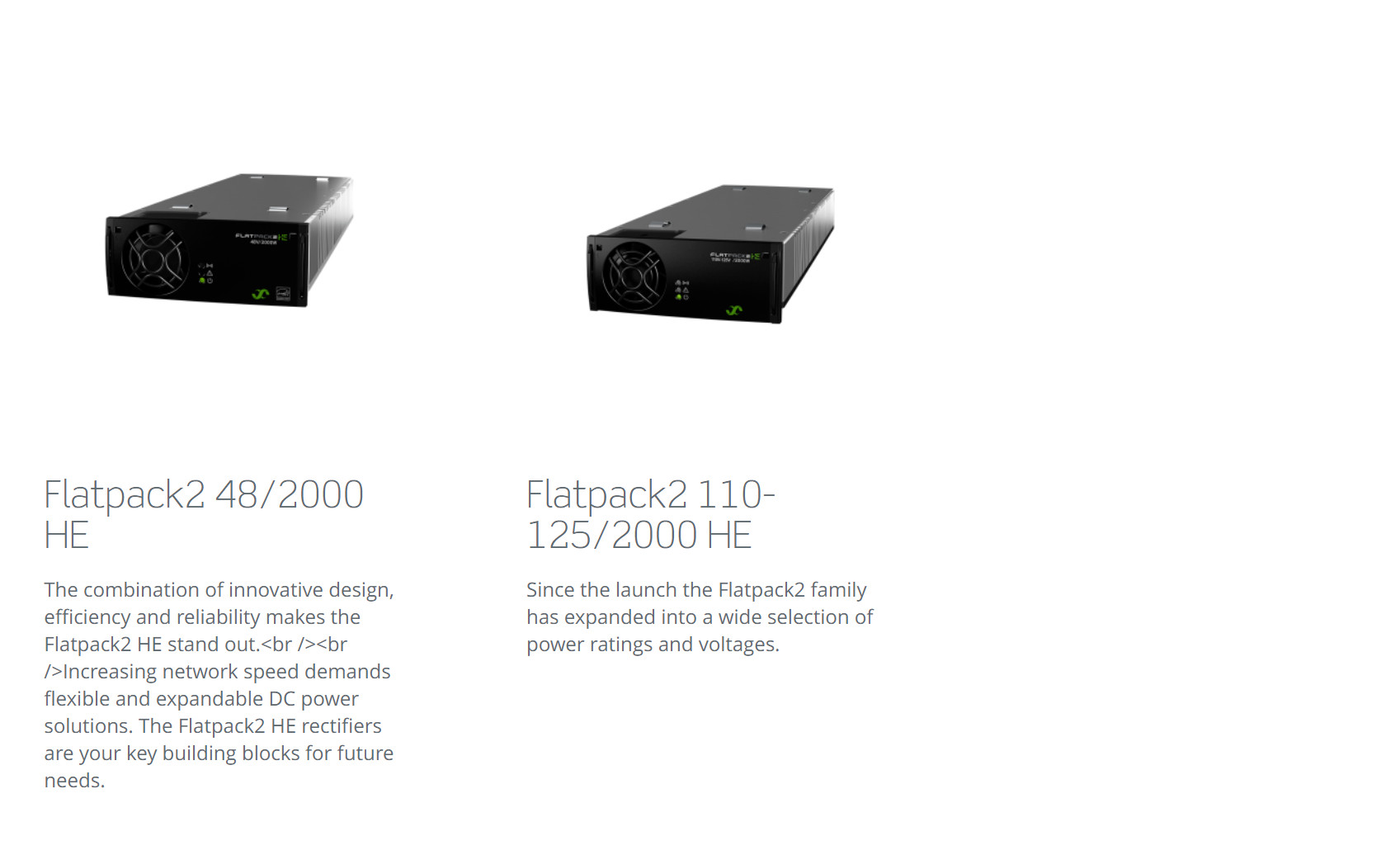

Sản phẩm liên quan:
