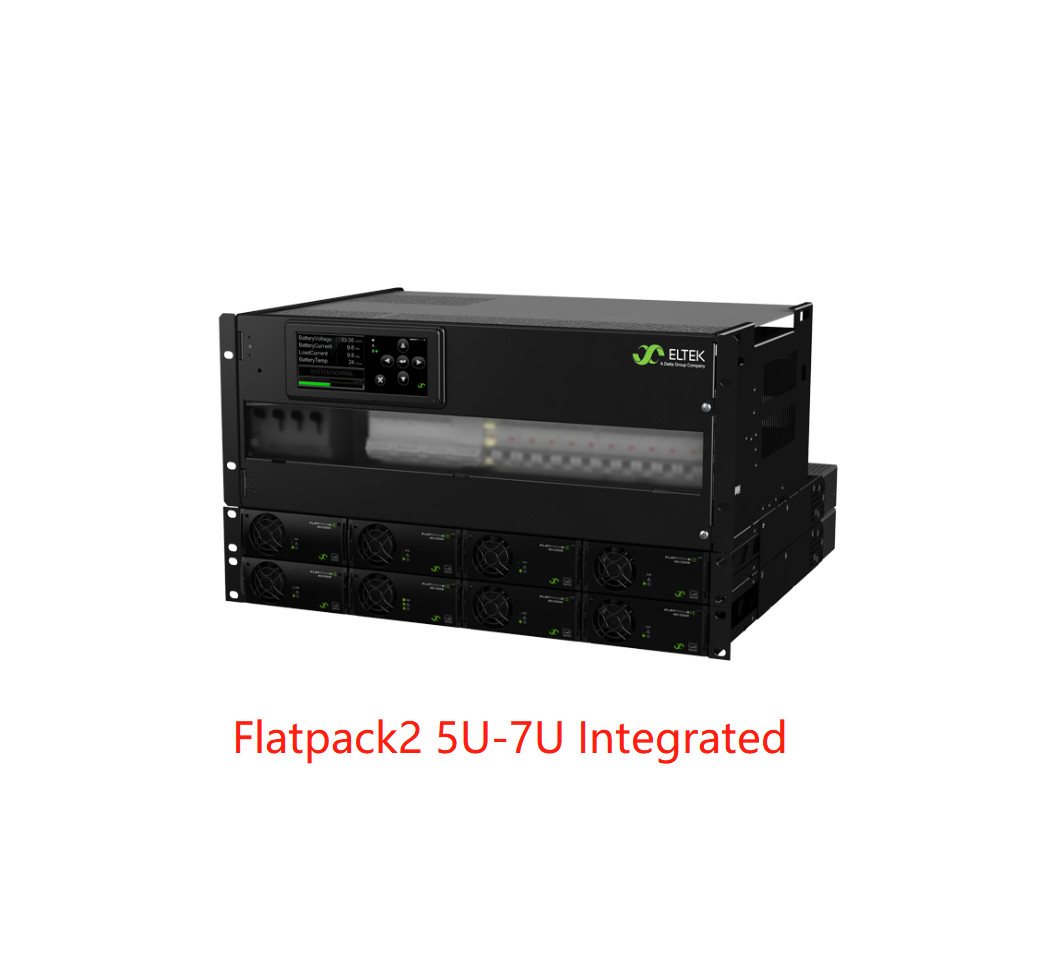

Hệ thống điện Eltek Flatpack2 5U 6U 7U với phân phối 300A / 500A FP2 2000W / FP2 3000W module
Phân phối 4U được thiết kế để đáp ứng nhu cầu về các giải pháp điện DC nhỏ gọn và linh hoạt. Nó dựa trên các khối xây dựng và có nhiều cấu hình tùy thuộc vào nguồn, bộ điều khiển,phần pin và phần tải.
Các bộ ngắt pin có thể cắm và các bộ ngắt tải được gắn trên DIN đảm bảo dễ dàng cấu hình cũng như thay thế trong lĩnh vực.Smartpack2 hoặc Smartpack S, cả hai đều có tất cả các chức năng cần thiết trong các ứng dụng hiện tại và tương lai.
Đặc điểm chính
Dữ liệu kỹ thuật:
|
|
||||||||
| Mô hình | 300A Phân phối | 500A Phân phối | ||||||
|
Số phần (Hệ thống năng lượng được cấu hình) |
CTOxxxxx.nnnn | CTOxxxxx.nnnn | ||||||
| Mô-đun điện | ||||||||

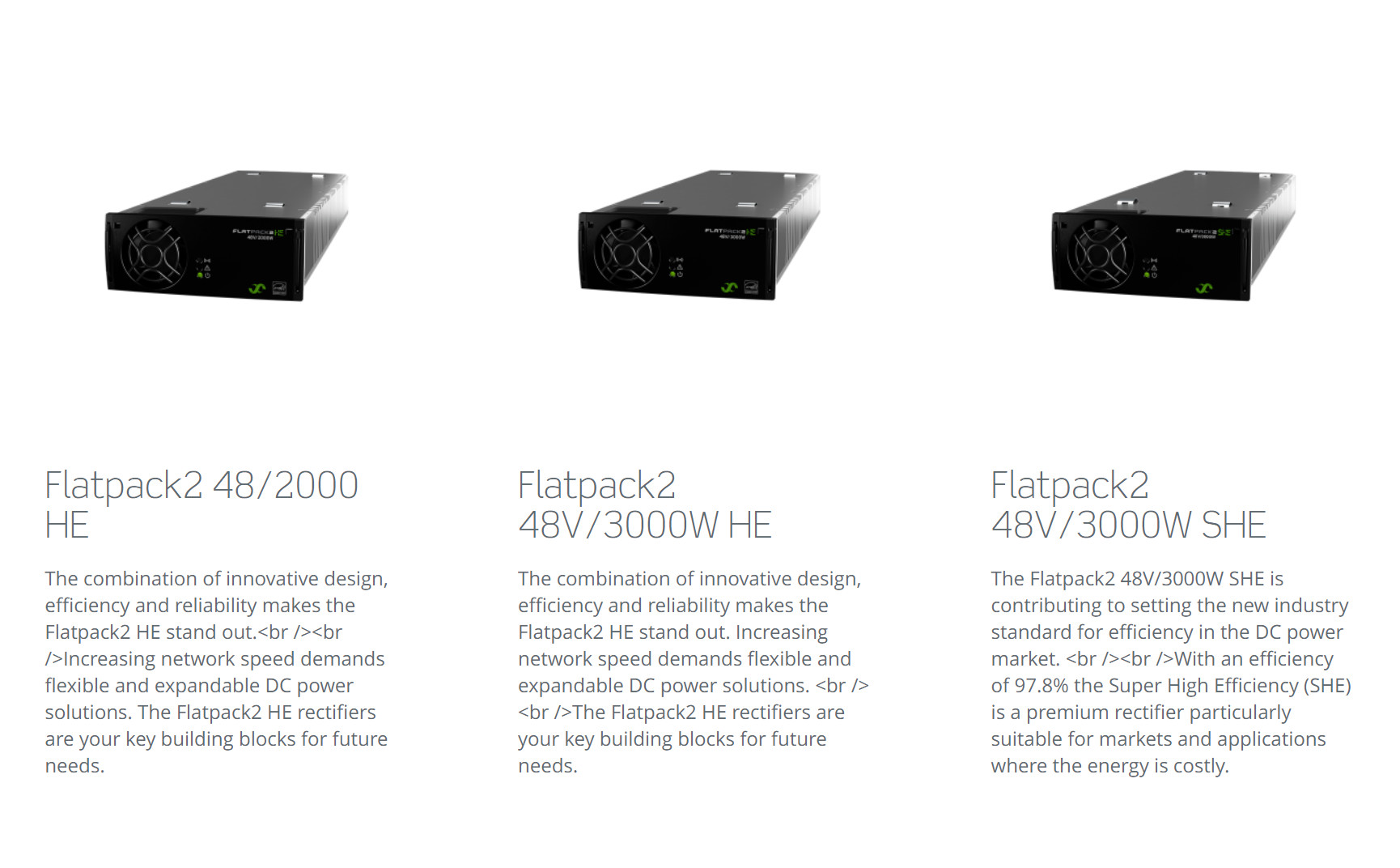

| Flatpack2 rectifier 1) | Flatpack2 48/2000 HE hoặc SHE Flatpack2 48/3000 HE hoặc SHE | |||||||
| Dữ liệu đầu vào | ||||||||
| Điện áp (phạm vi) | 85-300 VAC (mô-đun HE) 85-264 VAC (mô-đun SHE) | |||||||
| Tần số | 45-66 Hz | |||||||
| Cấu hình chính | 1p230 VAC TN / 3p400 VAC TN / 3p230 VAC IT | 2x 3p400 VAC TN / 2x 3p230 VAC IT | ||||||
| Kết nối | Các khối đầu cuối, tối đa 10 mm2 | |||||||
| Dữ liệu đầu ra | ||||||||
| Điện áp | -48 VDC | -48 VDC | ||||||
| Dòng điện (tối đa) | 300 A | 500 A | ||||||
| Phân phối pin | ||||||||
| Số vị trí ngắt | 4x hoặc 6x 100 A | 8x 100 A | ||||||
| LVBD | 300 A (bên mặc định) | 500 A (bên mặc định) | ||||||
| Loại bộ ngắt pin | Loại cắm | |||||||
| Phân phối tải | ||||||||
| Số vị trí tải | Tối đa 20x 18 mm | Tối đa 16x 18 mm | ||||||
| LVLD (không cần thiết) |
Đến 2x 150 A hoặc 1x 300 A (tối đa 6x 18 mm hoặc 4x 27 mm trên mỗi LVLD) |
150 A (tối đa 6x 18 mm hoặc 4x 27 mm trên LVLD) |
||||||
| Load breaker type |
DIN được gắn trên đường ray, rộng 18 mm và 27 mm (MCB rộng 13 mm và bộ ngắt kiểu cắm theo yêu cầu) Có thể cấu hình với tất cả các thương hiệu |
|||||||
| Kiểm soát và giám sát | ||||||||

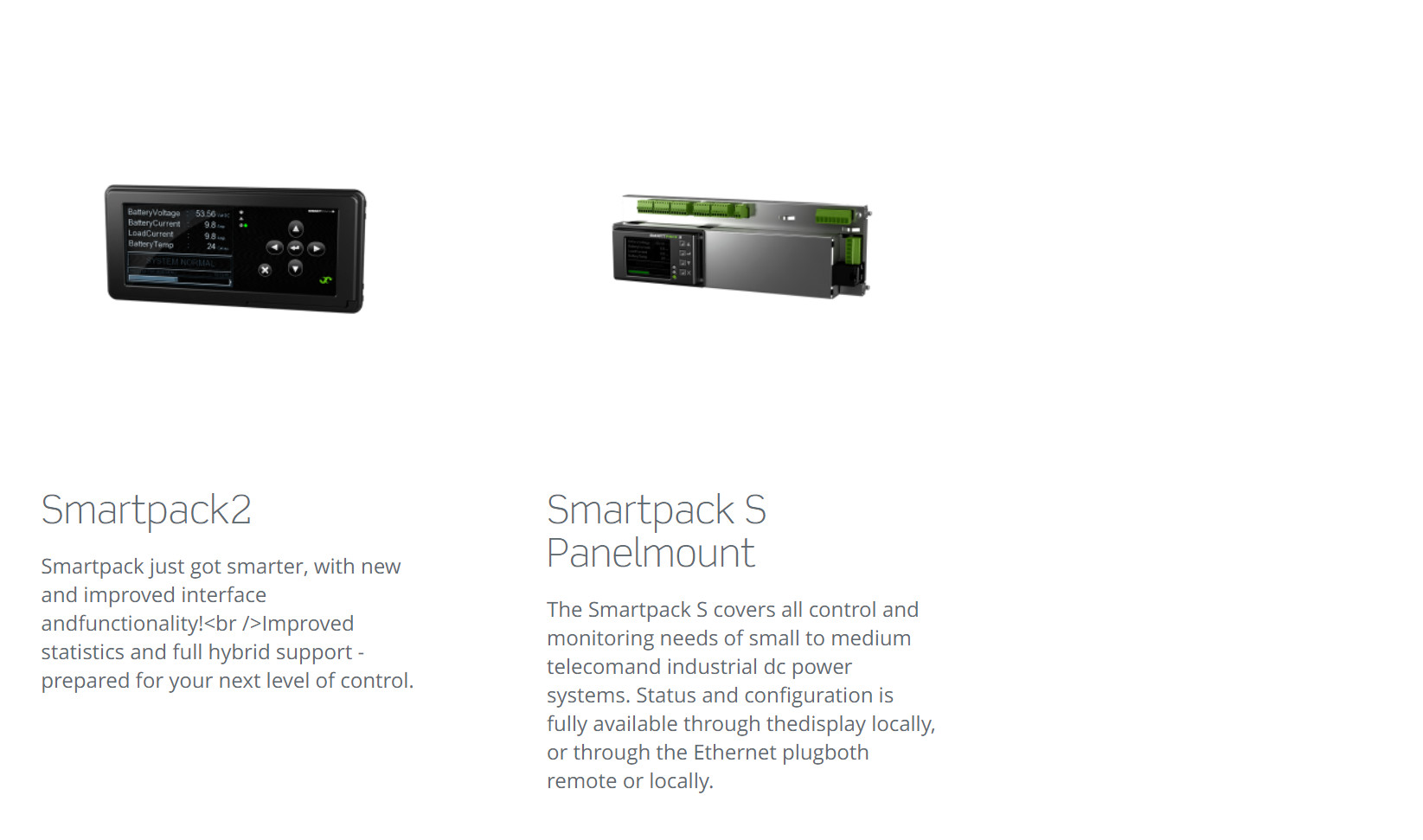

| Đơn vị kiểm soát và giám sát 2) | Smartpack2 hoặc Smartpack S | Smartpack2 | ||||||
| Vị trí gắn | Bảng cửa được gắn | |||||||
| Hoạt động tại địa phương | Chế độ điều khiển trình đơn tự giải thích thông qua bàn phím cảm ứng và màn hình hiển thị màu đồ họa | |||||||
| Chế độ điều khiển từ xa | Ethernet cho giám sát và điều khiển từ xa / địa phương thông qua trình duyệt WEB | |||||||
| Các thông số kỹ thuật khác | ||||||||
| Nhiệt độ hoạt động | -40 đến +70 °C [-40 đến +158 °F] 3) | |||||||
| Nhiệt độ lưu trữ | -40 đến +85 °C [-40 đến +185 °F] | |||||||
| Kích thước (W x D x H) 4) |
482 x 380x H mm [19 x 14,9 x H inch] Chiều cao (H): - 5U: 222 mm [8,8 inch] - 6U: 267 mm [10,5 inch] |
482 x 380 x H mm [19 x 14,9 x H inch] Chiều cao (H): - 6U: 267 mm [10,5 inch] - 7U: 311 mm [12.3 inch] |
||||||
| Trọng lượng (không bao gồm mô-đun) | Khoảng 5 kg | |||||||
| Tiêu chuẩn thiết kế | ||||||||
| An toàn điện | IEC/UL 60950-1 | |||||||
| EMC | ETSI EN 300 386 v1.3.2 EN 61000-6-1 /-2 /-3 /-4 | |||||||
| Môi trường |
ETSI EN 300 019-2-1 (Lớp 1.2) /-2 (Lớp 2.3) /-3 (Lớp 3.2) ETSI EN 300 132-2 Điều kiện hoạt động bình thường theo IEC 62040-5-3:2016 điều khoản 4.2Các điều kiện vận hành khác theo IEC 62040-5-3:2016 điều 4.3, phải được thông báo |
|||||||
|
1) Xem trang dữ liệu máy thẳng Flatpack2 để biết chi tiết 2) Xem trang dữ liệu bộ điều khiển chi tiết |
3) +45 đến +70 °C [+113 đến +158 °F] với hiệu suất giảm 4) Độ sâu tối thiểu được khuyến cáo của tủ là 400 mm [15,7 inch] |
|||||||
