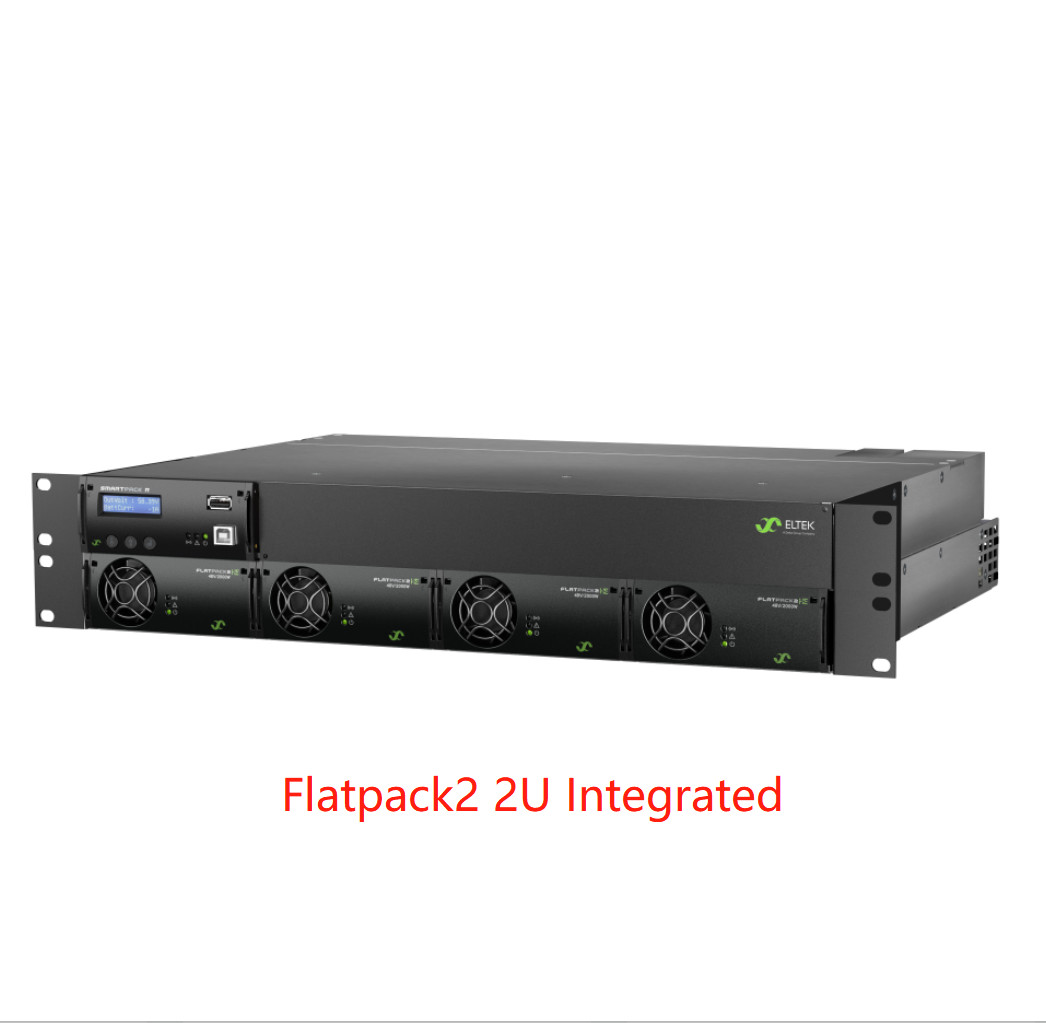

Hệ thống tích hợp Eltek Flatpack2 2U với tải phân phối 32A / 60A với bộ điều khiển Smartpack (CTO20402.xxxx)
Hệ thống tích hợp Eltek Flatpack2 2U với tải phân phối 32A / 60A với bộ điều khiển Smartpack (CTO20402.xxxx)
Flatpack2 2U Tích hợp đã được thiết kế đặc biệt để đáp ứng nhu cầu về mật độ cao hơn và
các giải pháp năng lượng nhỏ gọn hơn.
Nó phù hợp cho các ứng dụng cần một khả năng mở rộng, có thể sử dụng dễ dàng
và nguồn điện đáng tin cậy, phù hợp trong một không gian tối thiểu
CÁC TÍNH NĂNG CHÍNH
· HỆ THỐNG HOÀN CHỈNH
· BỘ ĐIỀU KHIỂN SMARTPACK R
· KIỂM SOÁT NÂNG CAO VÀ
THEO DÕI QUA ETHERNET
HẢI CẢNG
· USB LOẠI A HOST ĐỂ CẮM VÀO
THIẾT BỊ (ví dụ: WIFI; DRIVES)
· USB LOẠI B ĐỂ ĐIỀU KHIỂN
· HIỆU QUẢ SIÊU CAO
ĐIỀU CHỈNH
· CÁC CHẾ ĐỘ CÓ THỂ CẮM ĐƯỢC NÓNG
· CÁC VỊ TRÍ VỊ TRÍ BẬT LỬA PIN 2X
· LVBD (TÙY CHỌN)
· PHÂN PHỐI MCB TẢI 6X
· LVLD (TÙY CHỌN)
· CHIỀU CAO 2U
· PHÊ DUYỆT TOÀN CẦU
Dữ liệu kỹ thuật:
| NGƯỜI MẪU | PHÂN PHỐI 32A | PHÂN PHỐI 60A | ||||||||
|
Phần số (Hệ thống điện viễn thông đã được cấu hình) |
CTO20402.nnnn | CTO20402.nnnn | ||||||||
|
|
||||||||||
| DỮ LIỆU ĐẦU VÀO | ||||||||||

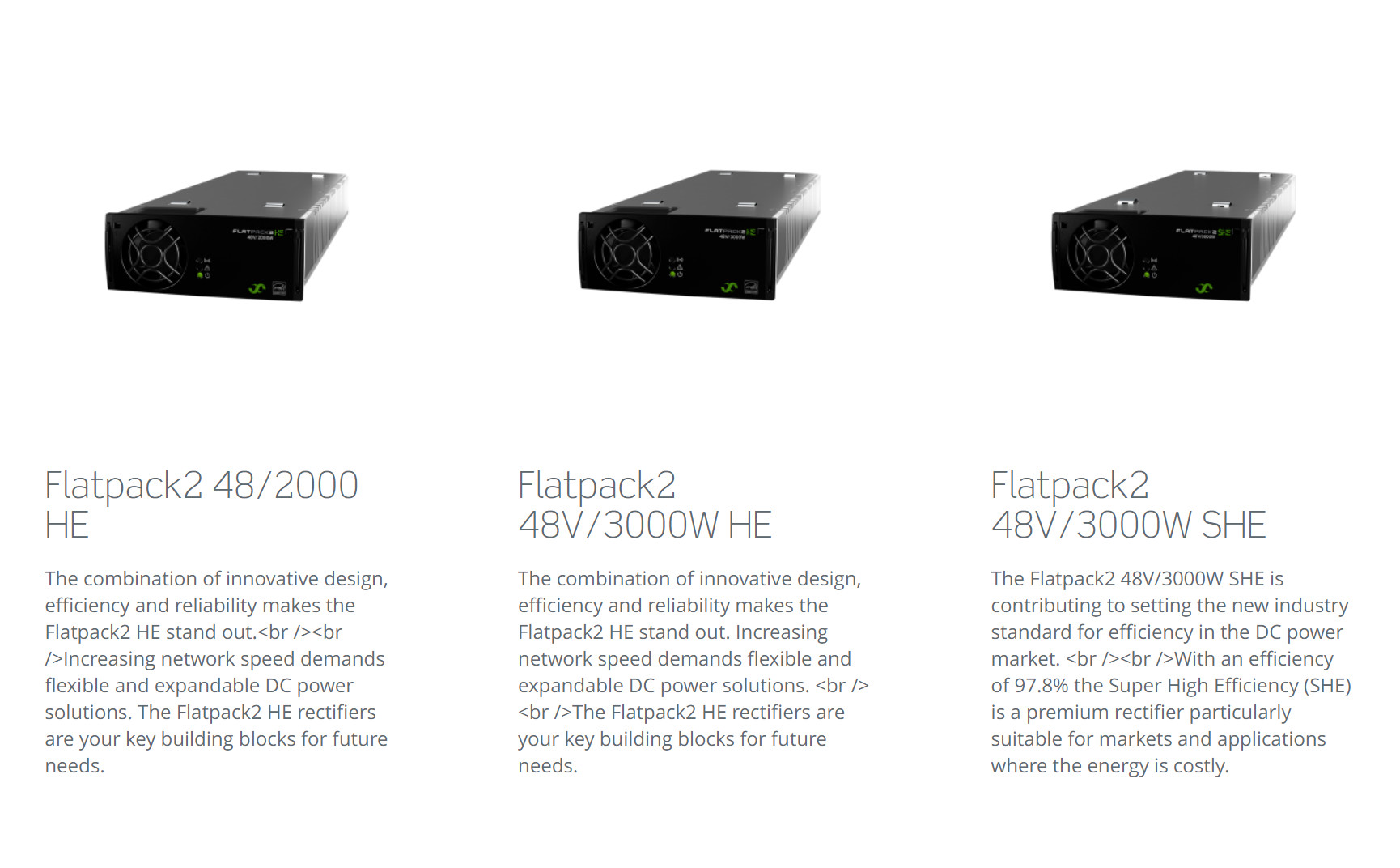

| Điện áp (phạm vi) | 85-300 VAC (mô-đun HE) 85-264 VAC (mô-đun SHE) | |||||||||
| Tính thường xuyên | 45-66 Hz | |||||||||
| Cấu hình chính | Cá nhân 1), 1p230VAC TN, 3p400VAC TN, 1p230VAC CNTT hoặc 3p230VAC CNTT | |||||||||
| Sự liên quan | Kết nối phía sau trên đầu nối Faston (6,3 mm) 1) hoặc khối đầu cuối, tối đa 16 mm2 | |||||||||
| DỮ LIỆU ĐẦU RA | ||||||||||
| Vôn | -48 VDC | |||||||||
| Hiện tại (tối đa) | 150 A | |||||||||
| PHÂN PHỐI PIN | ||||||||||
| Số lần ngắt pin | 2x | |||||||||
| Đánh giá ngắt pin | 100 A (tối đa) | |||||||||
| LVBD | 150 A (tùy chọn) | |||||||||
| Sự liên quan | Kết nối phía sau trên M6 Studs | |||||||||
| PHÂN PHỐI TẢI | ||||||||||
| Số lượng MCB tải | 6x | 6x | ||||||||
| Tải xếp hạng MCB | 2-32 A | 2-60 A | ||||||||
| LVLD | 150 A (tùy chọn) | 150 A (tùy chọn) | ||||||||
| Sự liên quan | Kết nối phía sau trên các khối nhà ga, tối đa 4 mm2 | Kết nối phía sau trên các khối nhà ga, tối đa 10 mm2 | ||||||||
| KIỂM SOÁT VÀ GIÁM SÁT | ||||||||||
| Đơn vị kiểm soát và giám sát | Smartpack R 3) | |||||||||
| Đầu vào | 6x Đầu vào kỹ thuật số (để giám sát thiết bị bên ngoài) | |||||||||
| Kết quả đầu ra | 6x Rơ le báo động | |||||||||
| Sự liên quan | Kết nối hệ thống phía sau trên các thiết bị đầu cuối, tối đa 2,5 mm2 | |||||||||
| CÁC THÔNG SỐ KỸ THUẬT KHÁC | ||||||||||
| Sự cách ly |
3.0 kVAC - đầu vào và đầu ra 1,5 kVAC - đầu vào đất 0,5 kVDC - đất đầu ra |
|||||||||
| Nhiệt độ hoạt động | -40 đến +65 ° C [-40 đến +145 ° F] | |||||||||
| Nhiệt độ bảo quản | -40 đến +85 ° C [-40 đến +185 ° F] | |||||||||
| Kích thước (W x D x H) 4) | 482 x 370 x 89 mm [19 x 14,9 x 3,5 inch] | |||||||||
| Trọng lượng (không bao gồm mô-đun) | 5 kg [11 lbs] | |||||||||
| TIÊU CHUẨN THIẾT KẾ | ||||||||||
| An toàn điện |
IEC / UL 60950-1 CSA 22.2 |
|||||||||
| EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-2 / -3 |
|||||||||
| Môi trường |
ETSI EN 300 019-2-1 (Class 1.2) / -2 (Class 2.3) / -3 (Class 3.2) ETSI EN 300 132-2 Điều kiện hoạt động bình thường theo điều 4.2 của IEC 62040-5-3: 2016.Các điều kiện vận hành khác theo điều 4.3 của IEC 62040-5-3: 2016, phải được khuyến cáo |
|||||||||
|
1) Khi hệ thống được cấu hình mà không có tùy chọn thiết bị SPD 2) Xem biểu dữ liệu bộ chỉnh lưu Flatpack 2 để biết thêm chi tiết |
3) Xem biểu dữ liệu Smartpack R để biết thêm chi tiết 4) Chiều sâu tủ tối thiểu được đề xuất là 400 mm [15,7 inch] |
|||||||||
