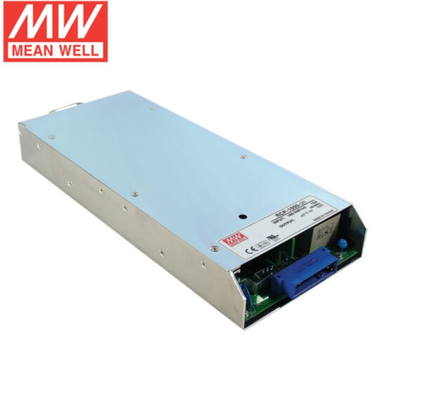

Mean Well RCP series 19 inch Bộ nguồn 1000W-1800W RCP-1000-12 RC0-1000-24 Hệ thống điện
Đặc trưng :
Công suất :
1000W ~ 18000W
Người mẫu :
Công suất nguồn: RCP-1000 / RCP-1600 / RCP-2000
Bộ sạc: RCB-1600

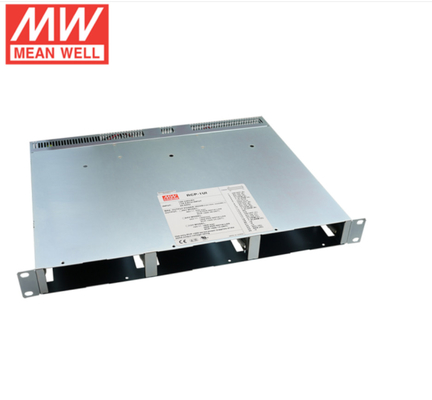

Giá đỡ: RCP-1U / RHP-1U / RKP-1U
Bộ điều khiển & Màn hình: RCP-MU / RKP-CMU1
Các ứng dụng
Tấm kỹ thuật :
| NGƯỜI MẪU | RCP-1000-12 | RCP-1000-24 | RCP-1000-48 | |
|
ĐẦU RA |
ĐIỆN ÁP DC | 12V | 24V | 48V |
| ĐÁNH GIÁ HIỆN TẠI | 60A | 40A | 21A | |
| RANGE HIỆN TẠI | 0 ~ 60A | 0 ~ 40A | 0 ~ 21A | |
| RATED POWER | 720W | 960W | 1008W | |
| RIPPLE & NOISE (tối đa)Lưu ý 2 | 150mVp-p | 200mVp-p | 300mVp-p | |
| ĐIỆN ÁP ADJ.RANGE (SVR) | 11,6 ~ 12,4V | 23,2 ~ 24,8V | 46,3 ~ 49,7V | |
| THUẬT TOÁN ĐIỆN ÁPLưu ý.3 | ± 1,0% | ± 1,0% | ± 1,0% | |
| QUY ĐỊNH ĐƯỜNG DÂY | ± 0,5% | ± 0,5% | ± 0,5% | |
| QUY ĐỊNH TẢI | ± 0,5% | ± 0,5% | ± 0,5% | |
| THIẾT LẬP, TĂNG THỜI GIAN | 1000ms, 60ms / 230VAC khi đầy tải | |||
| GIỮ LÊN THỜI GIAN (Loại) | 16ms / 230VAC khi đầy tải | |||
|
ĐẦU VÀO |
VÔNPHẠM VI Lưu ý.4 | 90 ~ 264VAC 127 ~ 370VDC | ||
| DẢI TẦN SỐ | 47 ~ 63Hz | |||
| HIỆU QUẢ (Typ.) | 81% | 87% | 89% | |
| AC HIỆN TẠI (Loại) | 8,5A / 115VAC 4,5A / 230VAC | 10,5A / 115VAC 5,5A / 230VAC | 11A / 115VAC 5.5A / 230VAC | |
| INRUSH HIỆN TẠI (Loại) | BẮT ĐẦU LẠNH 50A | |||
| RỜI KHỎI HIỆN NAY | <1,1mA / 230VAC | |||
|
SỰ BẢO VỆ |
QUÁ TẢI | 105 ~ 125% công suất đầu ra định mức | ||
| Loại bảo vệ: Giới hạn dòng điện liên tục, tự động phục hồi sau khi tình trạng lỗi được loại bỏ | ||||
| QUÁ ÁP | 13,2 ~ 16,2V | 26,4 ~ 32,4V | 52,8 ~ 64,8V | |
| Loại bảo vệ: Ngắt điện áp o / p, bật lại nguồn để phục hồi | ||||
| QUÁ NHIỆT ĐỘ | Ngắt điện áp o / p, tự động phục hồi sau khi nhiệt độ giảm | |||
|
HÀM SỐ |
QUYỀN LỰC PHỤ TRỢ | 5V @ 0,3A | ||
| ĐIỀU KHIỂN BẬT TẮT TỪ XA | Bằng tín hiệu điện hoặc tiếp điểm khô BẬT: ngắn TẮT: mở | |||
| TỪ XA SENSE | Bù giảm điện áp trên dây tải lên đến 0,5V | |||
| CÓ THỂ LẬP TRÌNH ĐIỆN ÁP ĐẦU RA | Điều chỉnh điện áp đầu ra cho phép đến 90 ~ 110% điện áp đầu ra danh định.Vui lòng tham khảo Hướng dẫn sử dụng chức năng. | |||
| DC TÍN HIỆU OK | Tín hiệu TTL bị cô lập ra, Vui lòng tham khảo Hướng dẫn cài đặt | |||
| TÍN HIỆU AC OK | Tín hiệu TTL bị cô lập ra, Vui lòng tham khảo Hướng dẫn cài đặt | |||
| CẢNH BÁO TEMP | Logic "Cao" cho cảnh báo quá nhiệt, Vui lòng tham khảo Hướng dẫn cài đặt, tín hiệu cách ly | |||
|
MÔI TRƯỜNG |
NHIỆM VỤ LÀM VIỆC. | -20 ~ + 60 ℃ (Tham khảo "Derating Curve") | ||
| KHẢ NĂNG LÀM VIỆC | 20 ~ 90% RH không ngưng tụ | |||
| TEMP., HUMIDITY | -40 ~ + 85 ℃, 10 ~ 95% RH không ngưng tụ | |||
| NHIỆT ĐỘ.HIỆU QUẢ | ± 0,02% / ℃ (0 ~ 50 ℃) | |||
| RUNG ĐỘNG | 10 ~ 500Hz, 2G 10 phút / 1 vòng, 60 phút.mỗi trục X, Y, Z | |||
|
AN TOÀN & EMC (Ghi chú 5) |
TIÊU CHUẨN AN TOÀN | UL62368-1, CSA C22.2 Số 62368-1, TUV BS EN / EN62368-1, EAC TP TC 004 đã được phê duyệt | ||
| CÓ ĐIỆN ÁP | I / PO / P: 3KVAC I / P-FG: 2KVAC O / P-FG: 0.7KVDC | |||
| KHÁNG SINH | I / PO / P, I / P-FG, O / P-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH | |||
|
EMC EMISSION |
Tham số | Tiêu chuẩn | Mức độ kiểm tra / Lưu ý | |
| Tiến hành | BS EN / EN55032 (CISPR32) | Hạng B | ||
| Bức xạ | BS EN / EN55032 (CISPR32) | Hạng B | ||
| Sóng hài hiện tại | BS EN / EN61000-3-2 | ----- | ||
| Điện áp nhấp nháy | BS EN / EN61000-3-3 | ----- | ||
|
MIỄN DỊCH EMC |
BS EN / EN55024, BS EN / EN61000-6-2 | |||
| Tham số | Tiêu chuẩn | Mức độ kiểm tra / Lưu ý | ||
| ESD | BS EN / EN61000-4-2 | Cấp 3, 8KV không khí;Tiếp điểm cấp 2, 4KV | ||
| Bức xạ | BS EN / EN61000-4-3 | Cấp 3 | ||
| EFT / Burst | BS EN / EN61000-4-4 | Cấp 3 | ||
| Dâng trào | BS EN / EN61000-4-5 | Cấp 4, 4KV / Line-Earth;Cấp 3, 2KV / Đường dây | ||
| Tiến hành | BS EN / EN61000-4-6 | Cấp 3 | ||
| Từ trường | BS EN / EN61000-4-8 | Cấp 4 | ||
| Điện áp Dips và Gián đoạn | BS EN / EN61000-4-11 |
> 95% giảm 0,5 thời kỳ, 30% giảm 25 thời kỳ, > 95% gián đoạn 250 tiết |
||
|
KHÁC |
MTBF | Tối thiểu 840,8K giờTelcordia SR-332 (Bellcore);Tối thiểu 107,4K giờMIL-HDBK-217F (25 ℃) | ||
| KÍCH THƯỚC | 295 * 127 * 41mm (L * W * H) | |||
| ĐÓNG GÓI | 1,93Kg;6 cái / 12,6Kg / 1,04CUFT | |||
| GHI CHÚ |
1. Tất cả các thông số KHÔNG được đề cập đặc biệt được đo ở đầu vào 230VAC, tải định mức và 25 ℃ nhiệt độ môi trường xung quanh. 2. Độ gợn sóng & tiếng ồn được đo ở băng thông 20MHz bằng cách sử dụng dây xoắn đôi 12 "được kết thúc bằng tụ điện song song 0,1uf & 47uf. 3. Dung sai: bao gồm thiết lập dung sai, điều chỉnh dòng và điều chỉnh tải trọng. 4. Có thể cần giảm tốc độ trong điều kiện điện áp đầu vào thấp.Vui lòng kiểm tra đường cong giảm tốc để biết thêm chi tiết. 5. Nguồn điện được coi là một thành phần sẽ được lắp đặt thành thiết bị cuối cùng.Tất cả các bài kiểm tra EMC được thực hiện bằng cách gắn thiết bị vào một tấm kim loại 720mm * 360mm với độ dày 1mm.Thiết bị cuối cùng phải được xác nhận lại rằng nó vẫn đáp ứng các chỉ thị của EMC.Để được hướng dẫn về cách thực hiện các bài kiểm tra EMC này, vui lòng tham khảo “Kiểm tra EMI của các bộ nguồn thành phần”.(như có trên http://www.meanwell.com) 6. Nhiệt độ môi trường giảm xuống 3,5 ℃ / 1000m với kiểu không quạt và 5 ℃ / 1000m với kiểu máy có quạt cho độ cao hoạt động trên 2000m (6500ft). ※ Tuyên bố từ chối trách nhiệm về sản phẩm: Để biết thông tin chi tiết, vui lòng tham khảo tại https: //www.meanwell.com/serviceDisclaimer.aspx |
|||
Các giải pháp
Chúng tôi cung cấp các giải pháp hoàn chỉnh bao gồm khảo sát địa điểm, đề xuất phương án chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật và dịch vụ bảo trì cho các Công ty Viễn thông trong và ngoài Trung Quốc.Chúng tôi có một đội ngũ có năng lực và một mạng lưới các Đối tác đáng tin cậy trên khắp thế giới.
Câu hỏi thường gặp:
1. làm thế nào để bạn kiểm soát chất lượng?
A: Tất cả các sản phẩm trước khi xuất xưởng đều được mô phỏng kịch bản sử dụng, kiểm tra tải và đầy tải và chia sẻ dòng điện để đảm bảo chất lượng của sản phẩm.
2. số lượng đặt hàng tối thiểu của bạn là gì?
A: Không có số lượng đặt hàng tối thiểu, và một cái cũng có thể được thực hiện.Sự khác biệt duy nhất là giá cả và lịch trình.
3. bạn có thể giới thiệu công ty của bạn?
A: Tôi rất vinh dự.Tôi sẽ gửi cho bạn tài liệu giới thiệu của công ty sau để bạn có thể giới thiệu trực tiếp và toàn diện hơn về thông tin của công ty chúng tôi.
4. những lợi thế của công ty của bạn là gì?
A: Hàng tồn kho đầy đủ, và đảm bảo cung cấp cho việc đổi mới nguồn cung tiếp theo, được cung cấp linh hoạt theo các nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5. Tôi có thể gửi mẫu không? Báo cáo cho tôi cùng với giá cả?
A: Bạn có thể gửi mẫu, các mẫu có thể tự hào lớn, và phí vận chuyển cần phải do bạn chịu.
6. Làm thế nào để công ty của bạn đối phó với các vấn đề về chất lượng?
A: Công ty chúng tôi đã làm ngành này được gần 10 năm.Nó đã có một danh tiếng nhất định.Chúng tôi sẽ phân tích kỹ lưỡng về nó.Nếu đó thực sự là vấn đề chất lượng của chúng tôi, bạn có thể yên tâm rằng nó sẽ làm mọi thứ theo thỏa thuận hợp đồng và sẽ không bao giờ để bạn phải lo lắng về sau, đội ngũ dịch vụ của chúng tôi sẽ rất vui được phục vụ bạn.
7 Wmũ abochất lượng ra sao?
A: 100% ban đầu với gói mới.chúng tôi sẽ kiểm tra mỗi mục trước khi đăng để đảm bảo mỗi mục với chất lượng tốt.
số 8 Hnợ nhiều tháng cho bảo lãnh?
A: đảm bảo chất lượng 1 năm
9Làm thế nào để đối phó với bất kỳ hàng hóa kém chất lượng?
A: Hàng hóa có thể được gửi qua đường bưu điện với phí bưu điện của chúng tôi đối với bất kỳ sản phẩm kém chất lượng nào trong thời gian đảm bảo.
