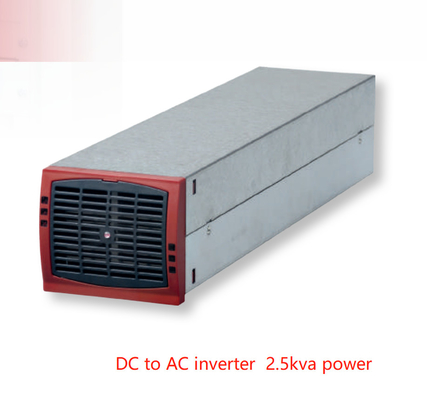

Bộ biến tần mô-đun CE + T TSI BRAVO dòng 24V / 48V / 60V / 110 V / 220 Vdc Output 230 Vac DC đến biến tần AC.
BRAVO là một biến tần mô-đun nhỏ gọn và có thể mở rộng cung cấp nguồn cung cấp sóng sinus AC tinh khiết.
Hệ thống năng lượng, nó cung cấp một dự phòng AC tuyệt vời
Nó sử dụng công nghệ biến tần mới nhất, cung cấp hiệu quả năng lượng vượt trội trong kích thước nhỏ gọn.
Công nghệ Twin Sine Innovation (TSI) loại bỏ tất cả
điểm thất bại duy nhất với khả năng mở rộng đầy đủ; tối đa 32 mô-đun song song và hiệu quả cao lên đến 96% giảm chi phí hoạt động.
l Nguồn đầu vào kép (AC & DC)
l với phạm vi đầu vào AC rộng 150Vac đến 265Vac
L Thiết kế nhỏ gọn
L Hiệu quả cao
L Thời gian chuyển đổi giảm xuống 0
L lên đến 10kVA trong 2 U
L lên đến 225kVA trong 3 khoang mỗi khoang 75kVA
| 24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
| Tổng quát | |||||
| EMC (sự miễn dịch) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 | ||||
| EMC (khả năng phát thải) (lớp) | EN 55022 (A) | EN 55022 (B) | EN 55022 (A) | EN 55022 (B) | |
| An toàn | Đơn vị EN62040-1 | ||||
| Làm mát / cô lập | Bị ép / tăng gấp đôi | ||||
| MTBF | 240 000 giờ (MIL-217-F) | ||||
| Hiệu quả (thường): Chuyển đổi công suất nâng cao / trên đường dây | > 95,5% / > 89,5% | 96% / 91% | 960,5% / 92,5% | ||
| Năng lượng điện môi DC/AC | 4300 Vdc | ||||
| Các hệ thống thực sự dư thừa |
3 mức ngắt kết nối trên AC ra ngoài và DC trong cổng nguồn 4 mức ngắt kết nối trên AC trong cảng |
||||
| RoHS | Phù hợp | ||||
| Vibration (sự rung động) | GR63 rung động văn phòng 0 đến 100 hz-0.1 g / rung động vận chuyển 5-100 Hz 0.5 g 100 đến 500 hz-1.5 g / thử giảm | ||||
| Điều kiện hoạt động |
Được thiết kế để lắp đặt trong môi trường IP20 hoặc IP21. Khi lắp đặt trong môi trường bụi hoặc ẩm ướt, phải có các biện pháp thích hợp (thanh lọc không khí,...) |
||||
| Độ cao trên mực nước biển mà không bị giảm hạng | < 1500 m / mức độ > 1500 m ∙ 0,8% trên 100 m | ||||
| Nhiệt độ môi trường / lưu trữ / độ ẩm tương đối | -20 đến 50 °C / -40 đến 70 °C / 95%, không ngưng tụ | ||||
| Vật liệu (vỏ) | Thép phủ-ALU ZINC | ||||
| Công suất đầu ra AC | |||||
| Năng lượng đầu ra danh nghĩa (VA) / (W) | 1500 / 1200 | 2500 / 2000 | |||
| Khả năng quá tải ngắn hạn | 150 % (15 giây) 110 % liên tục trong phạm vi T° | ||||
| Nguyên nhân công suất tải được chấp nhận | Đánh giá công suất đầy đủ từ 0 cảm ứng đến 0 công suất | ||||
| Quản lý nhiệt độ bên trong và tắt | Vâng. | ||||
| Các thông số kỹ thuật đầu vào DC | |||||
| Năng lượng danh nghĩa (DC) | 24 V | 48 V | 60 V | 110 V | 220 V |
| Phạm vi điện áp (DC) | 19 V 35 V | 40 - 60 V | 48 - 72 V | 90 - 160 V | 170 - 300 V |
| Dòng điện danh nghĩa |
56 A (ở 24 Vdc và 1200 W) |
46 A (ở 48 Vdc và 2000 W đầu ra) |
35 A (ở 60 Vdc và Lượng sản xuất 2000 W |
19 A (ở 110 Vdc và 2000 W đầu ra) |
9.8 A (ở 220 Vdc và Lượng sản xuất 2000 W |
| Điện vào tối đa (trong vòng 15 giây) / sóng điện áp | 84 A / < 100 mV rms |
84 A / < 2 mV Psopho |
52 A < 100 mV rms | 29 A / < 200 mV rms |
14.9 A / < 200 mV rms |
| Ranh giới điện áp đầu vào | Người dùng có thể chọn với giao diện T2S | ||||
|
Các thông số kỹ thuật đầu vào AC Đầu vào AC chỉ có sẵn với EPC module, REG module không có ACin |
|||||
| Năng lượng danh nghĩa (AC) | 220/230/240 V 1P hoặc 3P (Min 3 kệ cho 3P) | ||||
| Phạm vi điện áp (AC) | 150-265 V | ||||
|
Bị mất năng lượng |
150 đến 185 V linear derating 150 VA/120 Watt mỗi 10 Vac | ||||
|
1200 VA / 960 W @ 150Vac |
2000 VA/1600 W @ 150 Vac | ||||
| Phạm vi phù hợp trước khi chuyển sang DC | Điều chỉnh | ||||
| Nhân tố công suất | > 99% | ||||
| Phạm vi tần số (có thể chọn) / phạm vi đồng bộ hóa | 50 60 Hz / phạm vi 47 53 Hz / 57 63 Hz | ||||
| Các thông số kỹ thuật đầu ra AC | |||||
| Điện áp danh nghĩa (AC*) | 220/230/240 V | ||||
| Tần số / độ chính xác tần số | 50 - 60 Hz / 0,03 % | ||||
| Tổng biến dạng hài hòa (trọng lượng kháng) | < 1,5% | ||||
| Thời gian phục hồi tác động tải | 0.4 ms | ||||
| Khởi động sự chậm trễ | 20 s đến 40 s tùy thuộc vào số lượng mô-đun được cài đặt | ||||
| Dòng điện danh nghĩa. Bảo vệ chống lại dòng điện ngược | 6.6 A | 10.9 A | |||
| Tỷ lệ đỉnh ở công suất danh nghĩa | 2.8: 1 | 3: 1 | |||
| Với quản lý và bảo vệ mạch ngắn | |||||
| Khả năng xóa mạch ngắn |
10 x In trong 20 msec - Có sẵn trong khi Mains có sẵn tại cổng đầu vào AC Với kiểm soát và quản lý kích thước |
||||
| Điện mạch ngắn sau khi dọn dẹp công suất | 2.1 trong 15 giây và 1.5 sau 15 giây | ||||
| Trong hoạt động chuyển giao | |||||
| Max. điện áp ngắt / tổng số tạm thời điện áp thời gian (tối đa) | 0 s / 0 s | ||||
| Báo hiệu và giám sát | |||||
| Hiển thị | Đèn đèn LED đồng quang | ||||
| Khả năng báo động / giám sát | Dry contacts on shelf / Standard USB port and MODBUS on T2S, tùy chọn: Candis Display / Candis TCP-IP | ||||
| Điều khiển từ xa bật / tắt | trên đầu cuối sau của kệ thông qua T2S | ||||
