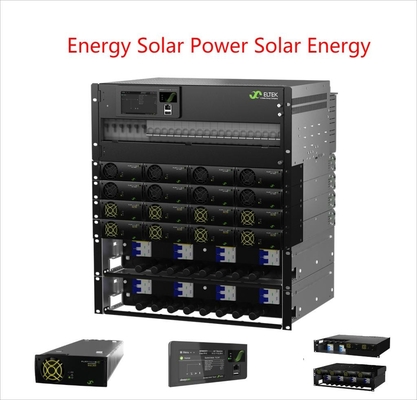

-48Vdc Eltek Nguồn năng lượng tự trị Hệ thống điện năng lượng mặt trời lai cho Telecom Solar Cabinet
Dòng mô-đun + lai được thiết kế bằng cách sử dụng Enetek hiệu quả cao switchmode rectifier
Các mô-đun và các mô-đun chuyển đổi năng lượng mặt trời, cho phép cả đầu vào lưới / genset cũng như đầu vào PV.
Kết hợp với bộ điều khiển thông minh, giải pháp đi kèm hoàn chỉnh với tải tương ứng
và phân phối pin, AC và DC nhập cũng như bảo vệ dư thừa tương ứng.
Giải pháp có thể được tùy chỉnh theo yêu cầu cụ thể.
Ứng dụng điển hình
- Những nơi xa xôi
- Macro BTS
- Máy vi sóng
- LTE/Wimax
Các đặc điểm
- Gần và hiệu quả
- Thiết kế mô-đun, có thể mở rộng
- Truy cập phía trước để dễ dàng lắp đặt
- Hiệu quả cao và đáng tin cậy
Các thông số:
| Mô hình | Phân bố 300A | Phân phối 500A |
| Số phần | CTO30408S.4XXX | CTO3080XXS.4XXX |
| Mô-đun điện | ||
| Máy chỉnh Flatpack2 | FP2 48/3000HE hoặc SHE | |
| Bộ sạc mặt trời Flatpack2 | Flatpack2 48/3200HE mặt trời | |
| Dữ liệu đầu vào (Điều chỉnh) | ||
| Phạm vi điện áp | 85-300vAC (mô hình HE) 85-264Vac (SHE năng lượng mặt trời) | |
| Tần số | 45-66HZ | |
| Cấu hình chính | 3*1p 230Vac | 2*3 P 400Vac |
| 1*3P 230Vac | Máy điện hai nguồn | |
| Kết nối | Các khối cuối cùng, tối đa 10mm2 | |
| Dữ liệu đầu vào (cài nạp năng lượng mặt trời) | ||
| Phạm vi điện áp | 85-420Vdc (phạm vi hoạt động) / 100-380Vdc (phạm vi MPPT) | |
| Khởi động điện áp | 100Vdc | |
| Dòng điện tối đa | 20Adc | |
| Bảng kết nối PV | ||
| Chuyển đổi dịch vụ cho mảng quang điện | 4 bộ 2 cột | 4 hoặc 8 bộ 2 cột |
| DC SPD loại 2 (tùy chọn) | Tối đa 4 bộ | Tối đa 8 bộ |
| Dữ liệu đầu ra | ||
| Điện áp | -48 Vdc | -48Vdc |
| Dòng điện (tối đa) | 300A | 500A |
| Phân phối pin | ||
| Số vị trí ngắt | 6 cột đơn | 8 cột đơn |
| LVBD | 300A | 500A |
| Loại bộ ngắt pin | Loại cắm | |
| Phân phối tải | ||
| Số vị trí tải | Tối đa 18*18 mm | Tối đa 16*18 mm |
| LVLD1 | 300A | 300A |
| LVLD2 (không cần thiết) | 150A | 150A |
| Load breaker type | DN được gắn trên đường ray | |
| Kiểm soát và giám sát | ||
| Đơn vị kiểm soát và giám sát | Smartpack2 Touch +Smartpack2 Basic + I/Q màn hình | |
| Vị trí gắn | Bảng cửa được gắn | |
| Hoạt động tại địa phương | Như hướng dẫn sử dụng | |
| Chế độ điều khiển từ xa | Ethernet cho giám sát và điều khiển từ xa / địa phương qua Web | |
| Các đặc điểm khác. | ||
| Chiến dịch Temp. | -40 đến +70 | -40 đến +70 |
| Lưu trữ. | -40 đến +70 | -40 đến +70 |
