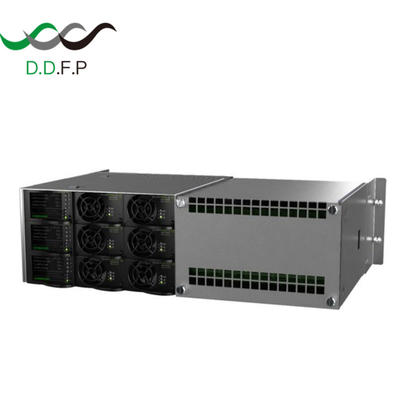

Eltek Flatpack S 3U hệ thống điện DC 24V / 3x2kW CA0603.001 FPS 24V 6kw 6 * 230V Bulk
Với các tùy chọn báo động và giám sát linh hoạt kết hợp với sản lượng hàng loạt, hệ thống 3U này là một khối xây dựng tuyệt vời cho các ứng dụng công nghiệp khác nhau.
Ngành công nghiệp ngoài khơi, biển và chế biến
Các ứng dụng trong các thị trường này đòi hỏi các hệ thống điện DC hiện đại, đáng tin cậy và an toàn.phạm vi nhiệt độ hoạt động rộng và độ tin cậy tuyệt vời trong lồng nhỏ của nó.
Các bộ lọc đầu vào AC đảm bảo tuân thủ các quy tắc DnV về phân loại tàu, tàu cao tốc và tàu nhẹ và tiêu chuẩn DnV Offshore.
Đặc điểm và lợi thế của sản phẩm
Máy chỉnh Flatpack S
Gia đình Flatpack S sẽ bao gồm các mô hình bao gồm hầu hết các ứng dụng về điện áp và công suất đầu ra, hiệu quả và các yêu cầu đặc biệt.Tất cả các máy thẳng đều có các tính năng tự bảo vệ thông minh như giảm công suất đầu ra ở nhiệt độ cao hoặc nguồn điện thấp.
Các mô hình có khả năng bảo vệ điện áp vượt quá đầu ra cũng có sẵn.Nó có khả năng xử lý thất bại hai lần và có khoảng thời gian thử nghiệm chống thất bại vượt quá 15 năm.
Hệ thống DC
Flatpack S 3U 3x2kW rack có 3 hệ thống DC riêng biệt bao gồm 2 bộ chỉnh sửa dư thừa và 1 bộ điều khiển.Vì sự linh hoạt, hai trong số các hệ thống này có thể được song song để tạo ra một hệ thống với 4 bộ chỉnh sửa để tăng công suất hoặc tăng dư thừa. Tất cả các máy điều chỉnh đều có nguồn cung cấp AC riêng biệt cho phép nguồn AC dư thừa cho mỗi đầu ra.
Một tín hiệu DC OK đầu ra có sẵn cho mỗi cặp máy điều chỉnh. Để tăng giám sát và kiểm soát, một bộ điều khiển Smartpack S có thể được cắm vào mỗi cặp máy điều chỉnh và đầu ra.Ngoài ra còn có nhiều đầu ra báo động và báo động, nó cung cấp thiết lập, tình trạng và nhật ký thông qua màn hình hoặc cổng Ethernet
| Thức ăn cá nhân | Đơn pha cho mỗi máy thẳng |
| Điện áp | 230 VAC/DC danh nghĩa, tối đa 300 VAC/DC* |
| Dòng điện tối đa | 5.9 Các cánh tay cho mỗi thức ăn* |
| Kết nối | 2 x 2,5mm2 cho mỗi máy thẳng; L + N |
| * Để biết chi tiết, xem trang dữ liệu cho bộ chỉnh sửa áp dụng. | |
| DC OUTPUT | |
| Điện áp | 24 Vdc* |
| Dòng điện tối đa | 3 x 83 Một hệ thống * |
| Kết nối | 6 x 16/25mm2 (3 x VDC + và 3 x VDC-) Có thể được song song bằng các liên kết. |
| * Để biết chi tiết, xem trang dữ liệu cho bộ chỉnh sửa áp dụng. | |
| Các thông số kỹ thuật khác | |
| # máy điều chỉnh | 2 vị trí cho mỗi đầu ra (4 nếu song song) |
| # điều khiển | 1 vị trí cho mỗi đầu ra |
| Sự cô lập | 3.0 kVAC - đầu vào đến đầu ra |
| Nhiệt độ hoạt động. | -40 đến + 85 °C (-40 đến + 185 °F) * |
| Nhiệt độ lưu trữ. | -40 đến + 85 °C (-40 đến + 185 °F) |
| Lắp đặt | Sau gắn trên khung 19 inch hoặc tấm gắn (bên mặc định) Lửa phía trước gắn trên khung 19 inch (không cần thiết, p/n 278626) |
| MTBF | > 500.000 giờ Telcordia SR-332 Issue 1, phương pháp III (a) (T)môi trường xung quanh: 45°C) |
| IEC Prot. Cl. | IP20 |
| Kích thước | o Chiều cao: 132,5 mm (3U) o Độ sâu: 300 mm bao gồm kệ gắn phía sau, 252 mm không có kệ. 300 mm độ sâu cần thiết trong tủ kín để lưu lượng không khí |
| Trọng lượng | CS0603.000 7,8 kg (17,2 lbs) không bao gồm các mô-đun CS0603.001 6,0 kg (13,2 lbs) không bao gồm các mô-đun |
| * xem trang dữ liệu máy thẳng để biết chi tiết về nhiệt độ | |
| Kiểm soát, giám sát và báo động | |
Không có bộ điều khiển | Cảnh báo máy thẳng nối hàng loạt cho mỗi cặp máy thẳng (1) 2 x 1,5mm2; COM, NC (Được nạp với tối đa 30V và 100mA) Biện tích hiện tại (2) |
| Các kết nối nhiệt độ, đầu vào và đầu ra báo động trên bộ điều khiển (2) | |
(1) Xem trang dữ liệu máy thẳng để biết chi tiết | |
| Tiêu chuẩn áp dụng | |
| An toàn điện | IEC 60950-l/-3rdphiên bản |
| EMC | ETSI EN 300 386 V.l4.1 |
| Động cơ chính | EN 61000-3-2 |
| Hải quân | DNV-OS-D202, Chương 2 Phần 4 (DNV 2.4) o Nhiệt độ CL B o Độ ẩm CL B |
| Môi trường | ETSI EN 300 019-2-1 lớp 1.2 |
| *)ClassAforCA0603.001 | |
