Bravo 25 - 48/230-277 là một bộ biến tần mô-đun nhỏ gọn và có thể mở rộng, cung cấp sóng hình sin thuần túy ở đầu ra AC. Nó cung cấp một giải pháp sao lưu AC tuyệt vời
kết hợp với hệ thống Nguồn DC. Nó sử dụng công nghệ tiên tiến để cung cấp hiệu quả năng lượng nhất trong một kích thước nhỏ gọn.
Công nghệ ECI loại bỏ tất cả các điểm lỗi đơn lẻ với khả năng mở rộng hoàn toàn; lên đến 32 mô-đun song song và hiệu suất cao lên đến 96% trong
chuyển đổi AC sang AC và trên 93,7% trong chuyển đổi DC/AC, do đó giảm chi phí vận hành. Chúng tôi có thể xây dựng các hệ thống lên đến 2,7 MVA.
Tất cả các ứng dụng quan trọng trong kinh doanh và tất cả các loại tải AC. Thiết kế dạng mô-đun và có thể mở rộng với các mô-đun biến tần có thể thay thế nóng, đảm bảo
Thời gian sửa chữa trung bình (MTTR) thấp, giảm chi phí dịch vụ và đáp ứng các nhu cầu thay đổi để mở rộng trong tương lai.
• Đầu vào AC bổ sung để tăng hiệu quả chuyển đổi kép
• Phạm vi đầu vào AC rộng lên đến 293 Vac L-N
• Lên đến 12 kVA trong 2RU - 19 inch
• Lên đến 2,7 MVA bằng cách sử dụng thiết bị đồng bộ hóa bổ sung
• Cơ sở hạ tầng 1P hoặc 3P
• Tương thích với Inview S, X và GW

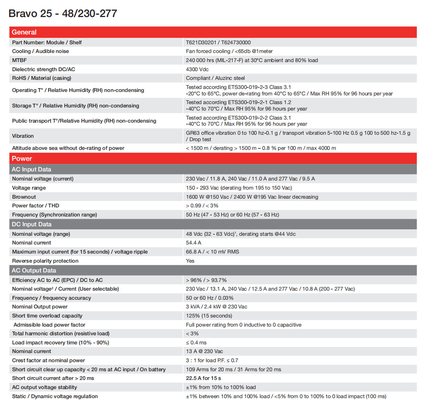

| Số hiệu bộ phận: Mô-đun / Kệ | T621D30201 / T624730000 |
| Làm mát / Tiếng ồn có thể nghe được | Làm mát bằng quạt / <65db @1mét |
| Điện áp cách điện DC/AC | 4300 Vdc |
| Nhiệt độ hoạt động / Độ ẩm tương đối (RH) không ngưng tụ |
Đã thử nghiệm theo ETS300-019-2-3 Lớp 3.1 -20°C đến 65°C, giảm công suất từ 40°C đến 65°C / Độ ẩm tương đối tối đa 95% trong 96 giờ mỗi năm |
| Nhiệt độ bảo quản / Độ ẩm tương đối (RH) không ngưng tụ |
Đã thử nghiệm theo ETS300-019-2-1 Lớp 1.2 -40°C đến 70°C / Độ ẩm tương đối tối đa 95% trong 96 giờ mỗi năm |
| Dữ liệu đầu vào AC | |
| Điện áp danh định (dòng điện) | 230 Vac / 11,8 A, 240 Vac / 11,0 A và 277 Vac / 9,5 A |
| Giảm điện áp | 1600 W @150 Vac / 2400 W @195 Vac giảm tuyến tính |
| Hệ số công suất / THD | > 0,99 / < 3% |
| Tần số (Phạm vi đồng bộ hóa) | 50 Hz (47 - 53 Hz) hoặc 60 Hz (57 - 63 Hz) |
| Dữ liệu đầu vào DC | |
| Điện áp danh định (phạm vi) | 48 Vdc (32 - 63 Vdc)1 , giảm công suất bắt đầu @44 Vdc |
| Dòng điện danh định | 54,4 A |
| Dòng điện đầu vào tối đa (trong 15 giây) / gợn điện áp | 66,8 A / < 10 mV RMS |
| Dữ liệu đầu ra AC | |
| Hiệu suất AC sang AC (EPC) / DC sang AC | > 96% / > 93,7% |
| Điện áp danh định2 / Dòng điện (Người dùng có thể chọn) | 230 Vac / 13,1 A, 240 Vac / 12,5 A và 277 Vac / 10,8 A (200 - 277 Vac) |
| Tần số / độ chính xác tần số | 50 hoặc 60 Hz / 0,03% |
| Công suất đầu ra danh định | 3 kVA / 2,4 kW @ 230 Vac |
| Dòng điện danh định | 13 A @ 230 Vac |
Hệ thống Biến tần Mô-đun Có Sẵn !
