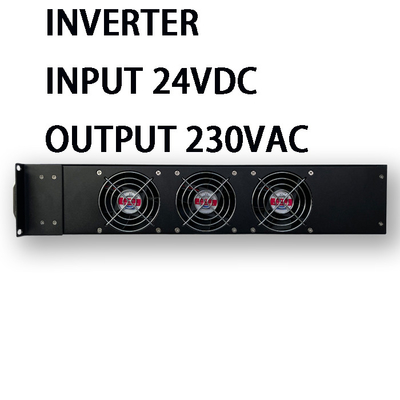

Các sóng sinus tinh khiết DT-1000 Series biến tần là BWITT mới mở rộng
tùy chỉnh biến tần. loạt này là một chuyên nghiệp 19 ′′ rack vỏ với
một loạt các tùy chọn phù hợp với các ứng dụng.
Mô tả:
Đặc điểm chính:
Ứng dụng:
Tất cả các ứng dụng quan trọng trong kinh doanh và tất cả các loại tải AC.
Thiết kế là mô-đun và có thể mở rộng với nóng-swappable
Các module biến tần đảm bảo thời gian sửa chữa trung bình thấp
giảm chi phí dịch vụ và đáp ứng sự thay đổi
nhu cầu mở rộng trong tương lai.
| Dữ liệu kỹ thuật | |||
| Mô hình | BWT24/230-1KVA | BWT24/230-2KVA | BWT24/230-3KVA |
| INPUT | |||
| Điện áp đầu vào pin | 24Vdc | ||
| Phạm vi điện áp pin | 21-29Vdc | ||
| Dòng điện đầu vào DC | 45.45A tối đa | 90.9A tối đa | 136.4A tối đa |
| Điện áp đầu vào bỏ qua | 230VacNorm | ||
| Phạm vi điện áp bỏ qua |
100-140VAC )
|
||
| Tần số đầu vào AC | 50Hz | ||
| Phạm vi tần số | 43 ~ 67Hz | ||
| PF | >0.8 | ||
| Sản phẩm | |||
| Công suất sản xuất | 1000VA | 2000VA | 3000VA |
| Công suất sản xuất định giá | 800W | 1600W | 2400W |
| Điện áp đầu ra | 230VAC (Chế độ biến tần) | ||
| Điện lượng đầu ra | 3.47A | 6.95A | 10.43A |
| Phạm vi điện áp đầu ra | 230Vac ((Thiện độ ± 1,5% @Chế độ biến tần) | ||
| Hiệu quả sản xuất | ≥85% (Chế độ biến tần) | ||
| Tần số đầu ra | 50Hz | ||
| Đường sóng đầu ra | Sóng sinus tinh khiết | ||
| THD | ≤ 3% (Là tải đường dây) | ||
| Thời gian chuyển đổi (bằng cách chuyển sang chế độ Inverter) | ≤5ms (với tải) | ||
| Dấu hiệu bảo vệ | |||
| AC dưới bảo vệ công tắc điện áp | ≤ 180VAC (tăng áp phản ứng ≥ 5Vac) | ||
| Bảo vệ chuyển đổi AC qua điện áp | ≥ 280VAC | ||
| Nhiệt độ quá cao | Có (Tự động chuyển đổi) | ||
| Pin dưới điểm bảo vệ điện áp | ≤20VDC | ||
| Pin báo động điện áp thấp | 21VDC±0.5 | ||
| Điểm bảo vệ điện áp quá cao pin | ≥20VDC | ||
| Điểm phục hồi điện áp quá cao của pin | ≤29VDC | ||
| Làm mát | 2 Fan | 2 Fan | 4 Người hâm mộ |
| Temp.Control@ Inner Tem.>45°C & Speed Theo công suất đầu ra Capacity@ Output Capacity >50% | |||
| Sản lượng bảo vệ quá điện | |||
| Năng lực quá tải | Tiếp tục làm việc 60s@ quá tải110% ~ 130% | ||
| Năng lực quá tải | Tiếp tục làm việc 10s@quá tải > 150% | ||
| Bảo vệ nhiệt độ quá cao | Vâng. | ||
| Bảo vệ mạch ngắn | Có (Đừng thử dưới AC Connect) | ||
| Bảo vệ kết nối ngược | Vâng. | ||
| OVP đầu ra | ≥ 288VAC ((Chế độ biến tần) | ||
| báo động điện áp thấp đầu ra | ≤176VAC (Chế độ biến tần) | ||
| An toàn và EMC | |||
| Sức mạnh dielectric ((AC-Chassis) | 3500Vdc / 10mA / 1 phút. Không flash over, không bị hỏng, không cung (Chỉ ưu tiên đầu vào AC) | ||
| Sức mạnh dielectric ((DC-Chassis) |
750Vdc / 10mA / 1 phút.
|
||
| LVD | EN 60950-1 | ||
| EMC/EM I | EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 và IEC 61000-6-4 | ||
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
||
| Hiệu suất thử nghiệm môi trường | |||
| Nhiệt độ môi trường. | -20~ +50°C | ||
| Hoạt động nhiệt độ cao | 50±2°C (nhiệm vụ định lượng 24h) | ||
| Hoạt động nhiệt độ thấp | -20±2°C (nội suất 24h) | ||
| Lưu trữ nhiệt độ cao | 80±2 °C, 24h | ||
| Lưu trữ ở nhiệt độ thấp | -40±2°C, 24h | ||
| Độ ẩm | 0 ~ 90%, Không ngưng tụ độ ẩm | ||
| Độ cao hoạt động (m) | Độ cao toàn năng lên đến 2000m. -2% / 100m, độ cao tối đa 5000m | ||
| Truyền thông | |||
| Rs232 & Rs485 | Vâng. | ||
| SNMP | Tùy chọn | ||
| Giao tiếp khô | Nhóm 5 | ||
| Màn hình LCD | |||
|
Tình trạng màn hình LCD
|
Điện áp đầu vào và đầu ra, tần số, dòng điện đầu ra, Temp, tốc độ tải, LOGO v.v.
|
||
|
Tình trạng Inverter
|
Máy chính bình thường, biến tần bình thường, pin điện áp thấp và quá tải đầu ra vv
|
||
| Đánh giá | |||

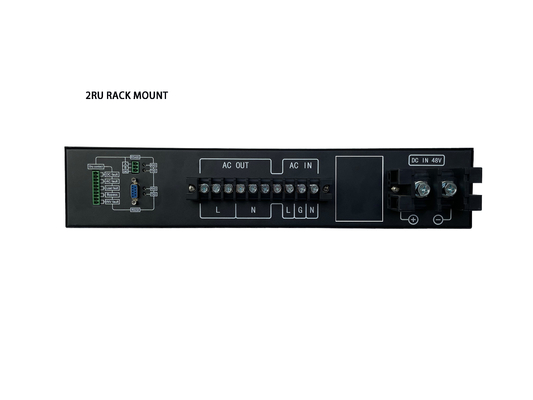

| Kích thước W*D*H(mm) | 482mm * 370mm * 88mm (2RU) | ||
| Trọng lượng | 11.5kg | ||
