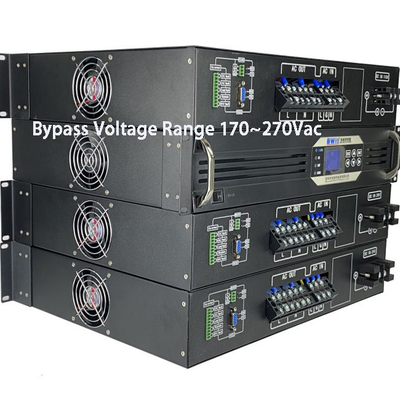

Các sóng sinus tinh khiết DT-1000 Series biến tần là BWITT mới mở rộng
tùy chỉnh biến tần. loạt này là một chuyên nghiệp 19 ′′ rack vỏ với
một loạt các tùy chọn phù hợp với các ứng dụng.
Mô tả:
Loại này Rack gắn Inverter với một thế hệ mới của giải pháp biến tần đầu vào kép
được thiết kế cho lĩnh vực ứng dụng truyền thông, phù hợp với
độ tin cậy của hệ thống truyền thông.
nguồn cung cấp và 24V DC nguồn năng lượng đầu vào, mà lấp đầy khoảng cách giữa truyền thống nguồn UPS
cung cấp và các giải pháp biến tần sóng sinus tinh khiết phổ biến.
Nó sử dụng một cấu trúc thiết kế mới giúp người dùng cung cấp AC tinh khiết, ổn định và bền
năng lượng cho tải trọng quan trọng, và có độ tin cậy cao như hệ thống cung cấp điện AC.
Các đặc điểm thiết kế của truyền thông chuyên dụng biến tần sóng sinus tinh khiết đảm bảo
chuyển đổi liền mạch giữa nguồn cung cấp điện AC và DC, hầu như không có chuyển đổi
trì hoãn, và xây dựng trong công tắc tĩnh.
Đặc điểm chính:
️Tiêu chuẩn 19 Ứng dụng rack2 RU Chassis;
️Lượng sóng sinus thực sự (T.H.D < 3%);
️Màn hình LCD kỹ thuật số lớn 128 * 64 hiển thị thông tin dữ liệu,4 màn hình LED hoạt động;
️5 Đường liên lạc khô cho hệ thống (hư hỏng đầu vào DC, lỗi đầu vào AC, quá tải
thông tin, thông tin bỏ qua và lỗi đầu ra);
️RS232 và RS485 & Cổng liên lạc SNMP tùy chọn;
️Thử nghiệm tự bật điện, khởi động đầu ra mềm,Bắt đầu khởi động lại tự động trong khi AC hoặc Dc đang phục hồi;
️Chức năng chuyển đổi tự động: DC sang AC, AC bypass, dưới 5ms;
️Theo dõi thời gian thực tình trạng hoạt động của hệ thống, báo động âm thanh và hình ảnh;
️Ghi lại thông báo báo động lịch sử và có thể truy vấn;
️Xây dựng trong bộ điều chỉnh điện áp ổn định điện áp AC;
️Phương tiện bỏ qua bảo trì /DC có sẵn;
️Bảo vệ: Bảo vệ tải ngắn, bảo vệ tải quá mức, pin quá/dưới điện áp
bảo vệ, vượt quá dòng điện, nhiệt độ;
Ứng dụng:
Tất cả các ứng dụng quan trọng trong kinh doanh và tất cả các loại tải AC.
Thiết kế là mô-đun và có thể mở rộng với nóng-swappable
Các module biến tần đảm bảo thời gian sửa chữa trung bình thấp
giảm chi phí dịch vụ và đáp ứng sự thay đổi
nhu cầu mở rộng trong tương lai.
Các thông số:
| Mô hình |
BWT48/230-1KVA |
| INPUT |
| Điện áp đầu vào pin |
48Vdc |
| Phạm vi điện áp pin |
42-58Vdc |
| Dòng điện đầu vào DC |
23.8A tối đa |
| Điện áp đầu vào bỏ qua |
230Vac bình thường |
| Phạm vi điện áp bỏ qua |
170 ~ 270Vac |
| Tần số đầu vào AC |
50Hz |
| Phạm vi tần số |
43 ~ 67Hz |
| PF |
>0.8 |
| Sản phẩm |
| Công suất sản xuất |
1000VA |
| Công suất sản xuất định giá |
800W |
| Điện áp đầu ra |
230VAC (Chế độ biến tần) |
| Điện lượng đầu ra |
3.47A |
| Phạm vi điện áp đầu ra |
230Vac ((Thiện độ ± 1,5% @Chế độ biến tần) |
| Hiệu quả sản xuất |
≥85% (Chế độ biến tần) |
| Tần số đầu ra |
50Hz |
| Đường sóng đầu ra |
Sóng sinus tinh khiết |
| THD |
≤ 3% (Là tải đường dây) |
| Thời gian chuyển đổi (bằng cách chuyển sang chế độ Inverter) |
≤5ms (với tải) |
| Dấu hiệu bảo vệ |
| AC dưới bảo vệ công tắc điện áp |
≤176Vac (tăng điện phản ứng ≥10Vac) |
| Bảo vệ chuyển đổi AC qua điện áp |
≥264AC |
| Nhiệt độ quá cao |
Có (Tự động chuyển đổi) |
| Pin dưới điểm bảo vệ điện áp |
≤40VDC |
| Pin báo động điện áp thấp |
43VDC±0.5 |
| Điểm bảo vệ điện áp quá cao pin |
≥60VDC |
| Điểm phục hồi điện áp quá cao của pin |
≤ 57VDC |
| Khả năng bảo vệ hiện tại |
| Năng lực quá tải |
Tiếp tục làm việc 60s@100% |
| Năng lực quá tải |
Tiếp tục làm việc 10s@121% |
| Bảo vệ nhiệt độ quá cao |
Vâng. |
| Bảo vệ mạch ngắn |
Có (Đừng thử dưới AC Connect) |
| Bảo vệ kết nối ngược |
Vâng. |
| OVP đầu ra |
≥ 264VAC ((Chế độ biến tần) |
| báo động điện áp thấp đầu ra |
≤176VAC (Chế độ biến tần) |
| An toàn và EMC |
| Sức mạnh dielectric ((AC-Chassis) |
3500Vdc / 10mA / 1 phút. Không flash, không hỏng, không cung (Chỉ ưu tiên đầu vào AC) |
| Sức mạnh dielectric ((DC-Chassis) |
750Vdc / 10mA / 1 phút.
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 và IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| Hiệu suất thử nghiệm môi trường |
| Nhiệt độ môi trường. |
-20~ +50°C |
| Làm mát |
2*Động cơ |
| Hoạt động nhiệt độ cao |
50±2°C (nhiệm vụ định lượng 24h) |
| Hoạt động nhiệt độ thấp |
-20±2°C (nội suất 24h) |
| Lưu trữ nhiệt độ cao |
80±2 °C, 24h |
| Lưu trữ ở nhiệt độ thấp |
-40±2°C, 24h |
| Độ ẩm |
0 ~ 90%, Không ngưng tụ độ ẩm |
| Độ cao hoạt động (m) |
Độ cao toàn năng lên đến 2000m. -2% / 100m, độ cao tối đa 5000m |
| Truyền thông |
| Rs232 & Rs485 |
Vâng. |
| SNMP |
Tùy chọn |
| Giao tiếp khô |
Nhóm 5 |
| Màn hình LCD |
|
Tình trạng màn hình LCD
|
Điện áp đầu vào và đầu ra, tần số, dòng điện đầu ra, Temp., Tỷ lệ tải, LOGO vv
|
|
Tình trạng Inverter
|
Máy chính bình thường, biến tần bình thường, pin điện áp thấp và quá tải đầu ra vv
|
| Đánh giá |
| Kích thước W*D*H(mm) |
482mm * 347mm * 88mm (2RU) |
| Trọng lượng |
11.5kg |
