Đường dẫn cáp DC thích hợp
Hình 10 cho thấy các đường dẫn cáp thích hợp cho các kết nối bộ ngắt mạch.của các điểm kết nối. LƯU Ý: Đường dẫn các cáp theo bất kỳ cách nào khác có thể gây hại cho nhân viên hoặc hệ thống.
Vòng mạch 9 có bốn bộ ngắt mạch và hai mươi kết nối bảo hiểm GMT. Tất cả các kết nối đầu ra DC đều có thể truy cập từ phía sau (Hình 12).Trong khi các bộ ngắt mạch và bộ an toàn có thể truy cập từ phía trước (Hình 11).
Làm cho các kết nối đầu ra và trở lại GMT bằng cách sử dụng các ốc vít nén trên các dải đầu cuối GMT có thể truy cập từ phía sau (Hình 12).Chọn kích thước dây theo các thông số kỹ thuật trong phần "Điều kiện đầu ra DC" trên trang 10. Các cáp GMT nên được hướng thẳng xuống qua các lỗ cáp ngay dưới khối terminal GMT.Lắp đặt các bộ an toàn vào các khe thích hợp trong khối an toàn GMT được hiển thị trong hình 11. Đối với kết nối đầu ra và đầu lại tải (vị trí A và B), kết nối ống dẫn với các đệm đôi 1⁄4 -20 với trung tâm 5/8 ′, có thể truy cập từ phía sau, như được hiển thị trong hình 12.Các bộ ngắt mạch có thể được tìm thấy phía sau cửa phân phối ở phía bên phải của hệ thống khi nhìn từ phía trước (Hình 11). Kích thước dây và ống theo các thông số kỹ thuật trong phần "Điều kiện đầu ra DC" trên trang 10.Cáp ngắt nên được dẫn qua các lỗ cáp ở phía bên trái của kệ khi xem từ phía sau (Hình 10). KHÔNG kết nối tải thiết bị với các kết nối đầu ra được bảo vệ LVD.
| Thương hiệu | Eltek |

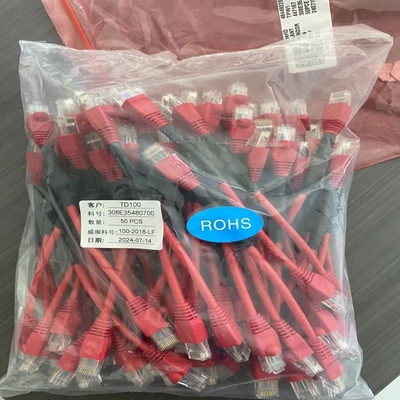

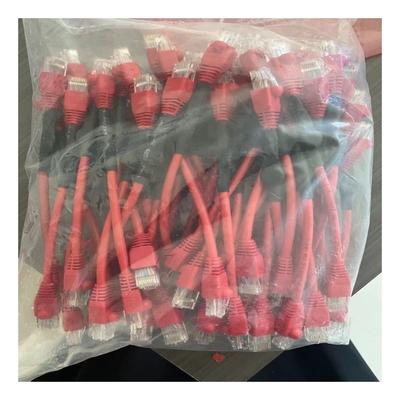

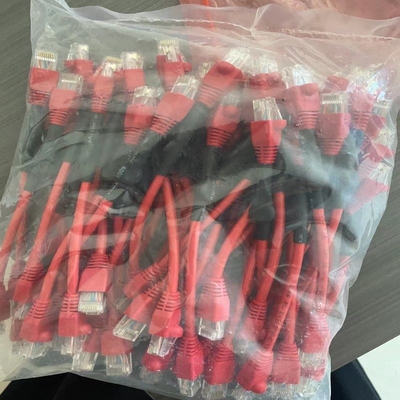

| Tên sản phẩm | Cáp đồng bộ từ kệ sang kệ |

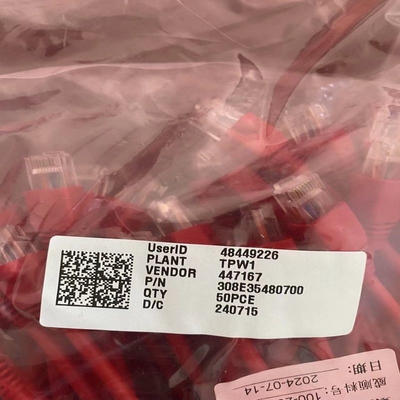

| Prat Tên | 308E35480700 |
| Nguồn gốc | Trung Quốc |
