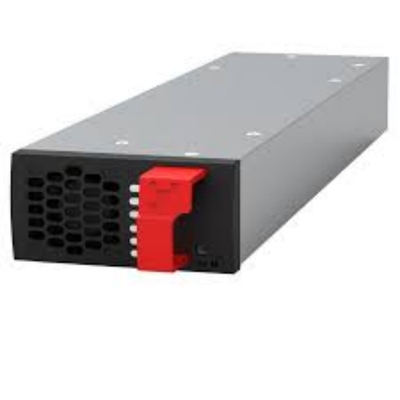

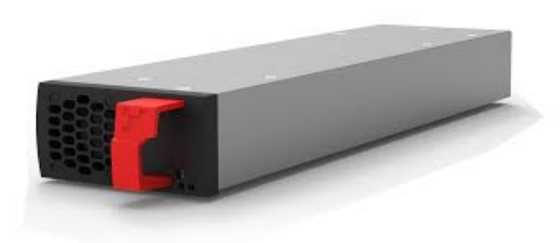

Bravo 10 là một biến tần mô-đun nhỏ cung cấp nhiều cơ hội để thiết kế một giải pháp hoàn hảo phù hợp với nhu cầu của bạn. The ECI technology offers both AC and DC inputs to provide a perfect AC power while reducing the number of power conversion (the module operates under normal condition with the AC input delivering a 94% efficiency)Kết hợp với đầu vào DC, nó cung cấp một giải pháp dự phòng AC tuyệt vời.
Từ 1 đến 32 mô-đun, với một số tùy chọn có sẵn (bước bỏ bên ngoài bằng tay và phân phối AC), biến tần mô-đun Bravo 10 cũng có thể đổi nóng có nghĩa là bảo trì rất dễ dàng và rẻ.Các mô-đun được cung cấp với giải pháp giám sát mới của chúng tôi.

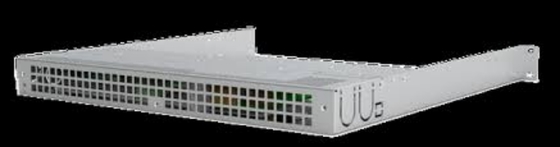

Bravo 10 có thể được sử dụng với Inview S (đặt DIN hoặc bảng điều khiển) và Inview S Slot giám sát. Một kệ có thể chứa 5 mô-đun (5 kVA) hoặc 4 mô-đun (4 kVA) với Inview S Slot giám sát bao gồm.Đối với ứng dụng của bên thứ ba Inview GW Rack hoặc DIN mount có thể được sử dụng.
Một giải pháp lý tưởng để bảo vệ tải AC nhỏ nhưng quan trọng, từ 1 kVA đến 32 kVA, chẳng hạn như tế bào viễn thông nhỏ (4G và 5G), kiểm soát truy cập, đèn giao thông, an ninh, vv.Mô-đun có thể được tích hợp vào kệ cho một pha (120 Vac) hoặc phân chia pha (120/240 Vac), và cấu hình ba pha (3x208 Vac) có thể đạt được trong hai kệ.
| Số phần: Mô-đun / kệ | T611330201 / T614330000 |
| Năng lượng điện môi DC/AC | 4300 Vdc |
| T ° / Độ ẩm tương đối (RH) không ngưng tụ |
Được thử nghiệm theo ETS300-019-2-3 lớp 3.1 -20 °C đến 65 °C, giảm công suất từ > 50 °C đến 65 °C / RH tối đa 95% trong 96 giờ mỗi năm |
| Lưu trữ T ° / Độ ẩm tương đối (RH) không ngưng tụ |
Được thử nghiệm theo ETS300-019-2-1 lớp 1.2 -40°C đến 70°C / RH tối đa 95% trong 96 giờ mỗi năm |
| Dữ liệu đầu vào AC | |
| Năng lượng danh nghĩa (AC) / Điện | 120Vac / 7.2A |
| Bị mất năng lượng | < 108 Vac giảm tuyến tính |
| Nhân tố công suất / THD | > 99% / < 3% |
| Dữ liệu đầu vào DC | |
| Điện áp DC: Đặt số / phạm vi | 48 Vdc / (40-60V) |
| Dòng điện danh nghĩa (ở 48 Vdc và 800 W đầu ra) | 18.5 A |
| Dữ liệu đầu ra AC | |
| Hiệu suất AC đến AC (EPC) / DC đến AC | 95% / > 92% |
|
Điện áp danh nghĩa AC (được điều chỉnh) |
120 V (100 - 130 Vac) |
| Tần số / độ chính xác tần số | 60 hoặc 50 Hz / 0,03% |
| Năng lượng đầu ra danh nghĩa (VA) / (W) | 1000 VA / 800 W |
| Dòng điện danh nghĩa | 8.3 A @ 120Vac |
| Hiển thị | Đèn đèn LED đồng quang |
