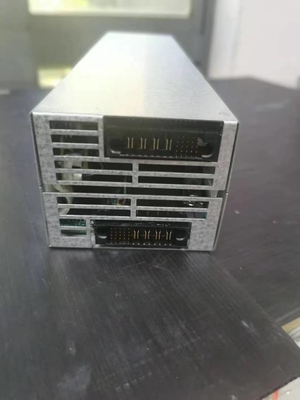

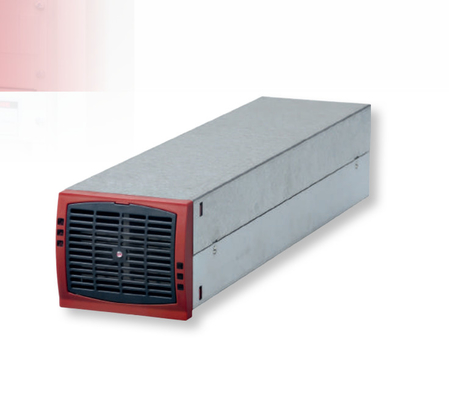

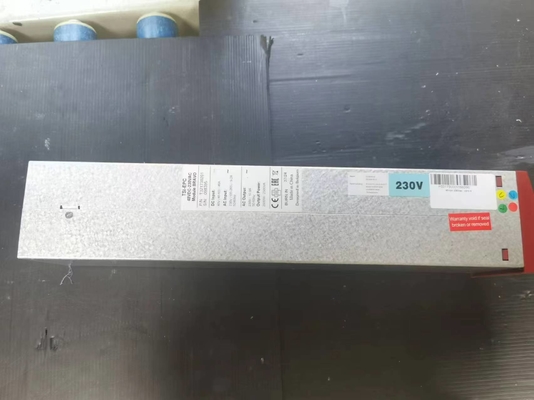

BRAVO là một bộ biến tần mô-đun nhỏ gọn và có thể mở rộng, cung cấp nguồn AC dạng sóng sin chuẩn. Kết hợp với hệ thống Nguồn DC, nó cung cấp một giải pháp sao lưu AC tuyệt vời.
Nó sử dụng công nghệ biến tần mới nhất, cung cấp hiệu quả năng lượng vượt trội trong một kích thước nhỏ gọn. Công nghệ “Twin Sine Innovation” (TSI) loại bỏ tất cả
các điểm lỗi đơn lẻ với khả năng mở rộng hoàn toàn; lên đến 32 mô-đun song song và hiệu suất cao lên đến 96% giúp giảm chi phí vận hành.
Tất cả các ứng dụng quan trọng trong kinh doanh và tất cả các loại tải AC. Thiết kế dạng mô-đun và có thể mở rộng với các mô-đun biến tần có thể thay thế nóng, đảm bảo Thời gian sửa chữa trung bình (MTTR) thấp, giảm chi phí dịch vụ và đáp ứng các nhu cầu thay đổi để mở rộng trong tương lai.
| 24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
| TỔNG QUÁT | |||||
| EMC (khả năng miễn nhiễm) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 | ||||
| EMC (phát xạ) (loại) | EN 55022 (A) | EN 55022 (B) | EN 55022 (A) | EN 55022 (B) | |
| An toàn | EN62040-1 | ||||
| Làm mát / Cách ly | Cưỡng bức / Gấp đôi | ||||
| MTBF | 240.000 giờ (MIL-217-F) | ||||
| Hiệu suất (Điển hình): Chuyển đổi nguồn nâng cao / trực tuyến | > 95,5% / > 89,5% | 96% / 91% | 96,5% / 92,5% | ||
| Điện áp chịu đựng DC/AC | 4300 Vdc | ||||
| Hệ thống dự phòng thực sự – tuân thủ |
3 mức ngắt kết nối trên các cổng nguồn AC out và DC in 4 mức ngắt kết nối trên cổng AC in |
||||
| RoHS | Tuân thủ | ||||
| Độ rung | Độ rung văn phòng GR63 từ 0 đến 100 hz-0,1 g / độ rung vận chuyển 5-100 Hz 0,5 g 100 đến 500 hz-1,5 g / Kiểm tra rơi | ||||
| Điều kiện vận hành |
Được thiết kế để lắp đặt trong môi trường IP20 hoặc IP21. Khi được lắp đặt trong môi trường bụi hoặc ẩm ướt, phải thực hiện các biện pháp thích hợp (lọc không khí, …). |
||||
| Độ cao so với mực nước biển mà không giảm công suất | 1500 m – 0,8 % trên 100 m | ||||
| Nhiệt độ môi trường / lưu trữ / độ ẩm tương đối | -20 đến 50 ° C / -40 đến 70 ° C / 95 %, không ngưng tụ | ||||
| Vật liệu (vỏ) | Thép tráng-ALU ZINC | ||||
| CÔNG SUẤT ĐẦU RA AC | |||||
| Công suất đầu ra danh định (VA) / (W) | 1500 / 1200 | 2500 / 2000 | |||
| Khả năng quá tải trong thời gian ngắn | 150 % (15 giây) 110 % vĩnh viễn trong phạm vi T° | ||||
| Hệ số công suất tải cho phép | Đánh giá công suất đầy đủ từ 0 cảm ứng đến 0 điện dung | ||||
| Quản lý nhiệt độ bên trong và tắt | Có | ||||
| THÔNG SỐ KỸ THUẬT ĐẦU VÀO DC | |||||
| Điện áp danh định (DC) | 24 V | 48 V | 60 V | 110 V | 220 V |
| Dải điện áp (DC) | 19 – 35 V | 40 - 60 V | 48 - 72 V | 90 - 160 V | 170 - 300 V |
| Dòng điện danh định |
56 A (ở 24 Vdc và công suất đầu ra 1200 W) |
46 A (ở 48 Vdc và công suất đầu ra 2000 W) |
35 A (ở 60 Vdc và công suất đầu ra 2000 W |
19 A (ở 110 Vdc và công suất đầu ra 2000 W) |
9,8 A (ở 220 Vdc và công suất đầu ra 2000 W |
| Dòng điện đầu vào tối đa (trong 15 giây) / gợn điện áp | 84 A / < 100 mV rms |
84 A / < 2 mV Psopho |
52 A < 100 mV rms | 29 A / < 200 mV rms |
14,9 A / < 200 mV rms |
| Giới hạn điện áp đầu vào | Người dùng có thể chọn với giao diện T2S | ||||
|
THÔNG SỐ KỸ THUẬT ĐẦU VÀO AC Đầu vào AC chỉ khả dụng với các mô-đun EPC, các mô-đun REG không có ACin |
|||||
| Điện áp danh định (AC) | 220/230/240 V 1P hoặc 3P (Tối thiểu 3 giá đỡ cho 3P) | ||||
| Dải điện áp (AC) | 150-265 V | ||||
|
Brownout |
150 đến 185 V giảm công suất tuyến tính 150 VA/120 Watts trên 10 Vac | ||||
|
1200 VA / 960 W @ 150 Vac |
2000 VA/1600 W @ 150 Vac | ||||
| Phạm vi phù hợp trước khi chuyển sang DC | Có thể điều chỉnh | ||||
| Hệ số công suất | > 99% | ||||
| Dải tần số (có thể chọn) / dải đồng bộ hóa | 50 – 60 Hz / dải 47 – 53 Hz / 57 – 63 Hz | ||||
| THÔNG SỐ KỸ THUẬT ĐẦU RA AC | |||||
| Điện áp danh định (AC*) | 220/230/240 V | ||||
| Tần số / độ chính xác tần số | 50 - 60 Hz / 0,03 % | ||||
| Tổng méo hài (tải điện trở) | < 1,5 % | ||||
| Thời gian phục hồi tác động tải | 0,4 ms | ||||
| Thời gian trễ bật | 20 giây đến 40 giây tùy thuộc vào số lượng mô-đun được cài đặt | ||||
| Dòng điện danh định. Được bảo vệ chống dòng điện ngược | 6,6 A | 10,9 A | |||
| Hệ số đỉnh ở công suất danh định | 2,8 : 1 | 3 : 1 | |||
| Với quản lý và bảo vệ ngắn mạch | |||||
| Khả năng xóa ngắn mạch |
10 x In trong 20 msec - Có sẵn trong khi Nguồn điện có sẵn tại cổng đầu vào AC Với điều khiển và quản lý biên độ |
||||
| Dòng ngắn mạch sau khi xóa | 2,1 In trong 15 giây và 1,5 In sau 15 giây | ||||
| HIỆU SUẤT TRONG CHUYỂN ĐỔI | |||||
| Tối đa. điện áp gián đoạn / tổng quá độ điện áp thời lượng (tối đa) | 0 giây / 0 giây | ||||
| TÍN HIỆU & GIÁM SÁT | |||||
| Màn hình | Đèn LED Synoptic | ||||
| Đầu ra báo động / giám sát | Tiếp điểm khô trên giá đỡ / Cổng USB tiêu chuẩn và MODBUS trên T2S, tùy chọn: Màn hình Candis / Candis TCP-IP | ||||
| Bật / tắt từ xa | trên đầu cuối phía sau của giá đỡ thông qua T2S | ||||
