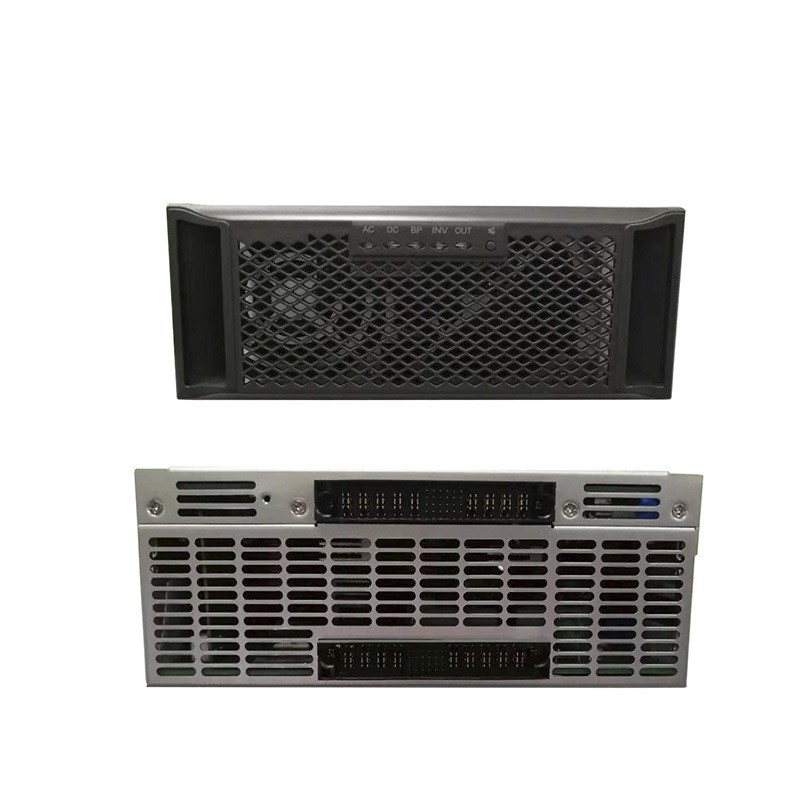

BWT1500 bộ biến tần nối song song 48Vdc & 220Vdc mô-đun là một thiết bị đảo ngược chuyển đổi điện 48V dc/220Vdc được cung cấp bởi nguồn điện DC truyền thông thành điện AC sinusoidal 220V/50Hz.Thông qua chuyển đổi trên nguồn điện DC đầu vào, các biến tần sóng âm thanh tinh khiết cung cấp cho người dùng năng lượng AC ổn định và không bị biến dạng.nó cung cấp các thiết bị chính sức mạnh của điện áp đầu ra linh hoạt và tần số.
Điều khiển kỹ thuật số: Nó áp dụng công nghệ SPWM kỹ thuật số và tần số cao DSP 32 bit, có khả năng chống can thiệp mạnh mẽ, tốc độ tính toán nhanh, trí thông minh cao,độ chính xác điều khiển chính xác và hình sóng đầu ra tinh khiết

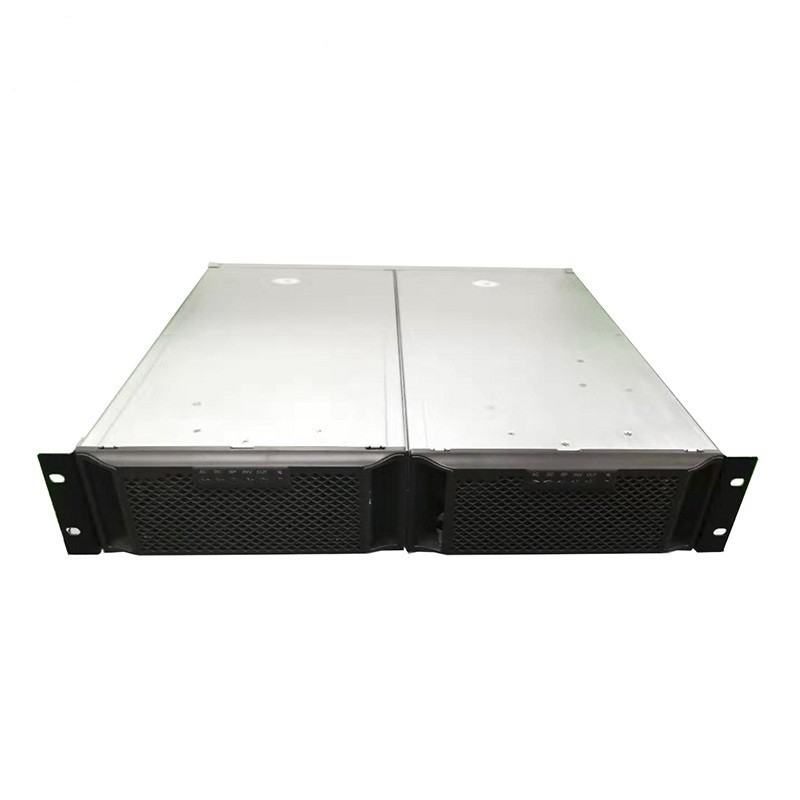

Thiết kế dư thừa song song N + 1: Nó có thể tạo thành một hệ thống cung cấp điện dư thừa song song N + 1. Các mô-đun là dự phòng với nhau, với độ tin cậy cao và cấu hình linh hoạt.Thông tin dữ liệu màn hình LCD kỹ thuật số 128*64,4 màn hình LED hoạt động;
Không có công nghệ song song master-slave: Hoạt động và kết nối song song của mỗi mô-đun được điều khiển độc lập bởi DSP tích hợp, không có điểm thất bại duy nhất,Dòng chảy độc lập giữa các mô-đun.

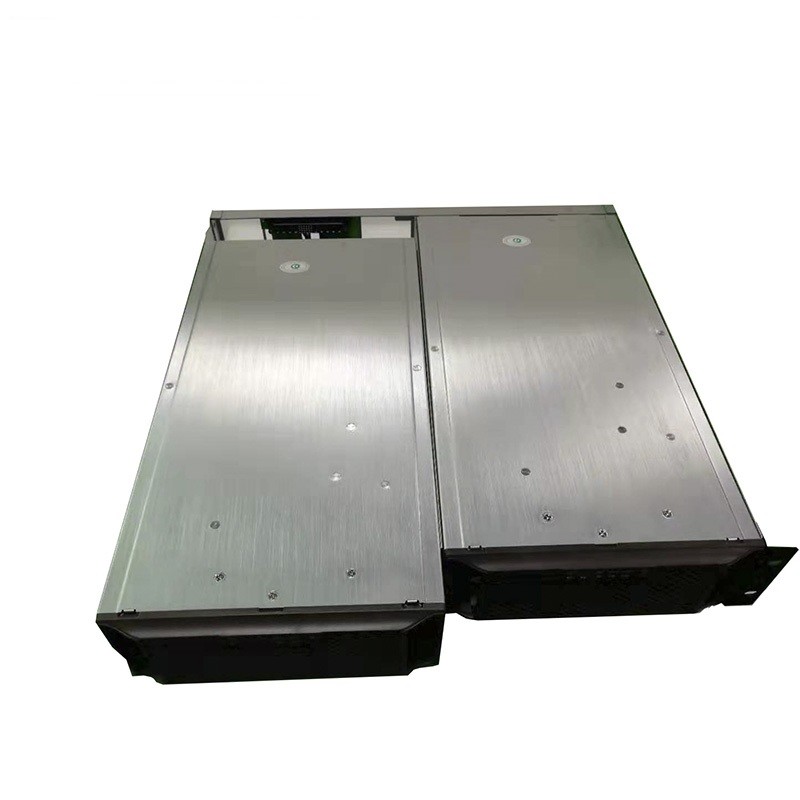

Với cắm nóng: không cần phải làm bất kỳ thiết lập tham số và hoạt động, cắm và chơi, mô-đun tự động đi vào trạng thái làm việc bình thường, bảo trì và thay thế là đơn giản và nhanh chóng.
Module built-in bypass: Người dùng có thể chọn ưu tiên biến tần hoặc ưu tiên bypass
Quản lý giám sát: bảng chỉ báo, báo động âm thanh và ánh sáng lỗi, giao diện liên lạc RS485 và liên lạc khô lỗi.
Chức năng bảo vệ: Nó có các chức năng của điện áp quá cao đầu vào, điện áp quá cao đầu ra, nhiệt độ quá cao, mạch ngắn v.v.
Mật độ điện năng cao: thiết kế 1/2 19 ′′ chiều rộng, khối lượng chỉ là một nửa chiều rộng của biến tần thông thường, tiết kiệm không gian và song song thuận tiện.
| Mô hình | BWT48/220-1KVAS |
| INPUT | |
| DC Input Voltage | 48Vdc |
| Dòng điện đầu vào DC | 21.0 tối đa |
| Phạm vi điện áp đầu vào DC | 40-60V |
| Lắp đầyNoise Hiện tại | ≤ 10% |
| PF | 0.8 |
| AC BY-PASS INPUT | |
| Phạm vi điện áp đầu vào | 270V-190V ((± 10Vac) |
| Lượng điện đầu vào | 4.5A |
| Thời gian chuyển | < 12 ms |
| Sản phẩm | |
| Công suất sản xuất | 1000VA |
| Công suất sản xuất định giá | 800W |
| Điện áp đầu ra | 220VAC |
| Điện lượng đầu ra | 3.6A |
| Phạm vi điện áp đầu ra | 220Vac ((Thiện độ ± 1,5%)) |
| Hiệu quả sản xuất | ≥ 85% |
| Tần số đầu ra | 50Hz |
| Phạm vi tần số | 43 ~ 67Hz |
| Đường sóng đầu ra | Sóng sinus tinh khiết |
| THD | ≤ 3% (Là tải đường dây) |
| Thời gian chuyển đổi (bằng cách chuyển sang chế độ Inverter) | ≤12ms (với tải) |
| Phạm vi tần số đầu ra | 50±0,1% hoặc 60±0,1% |
| Động lựcResponseTem | 5% ((nhiệm vụ 0←→100%) |
| PF | 0.8 |
| Khả năng bảo vệ hiện tại | |
| Năng lực quá tải | Tiếp tục làm việc 10 phút. @105% |
| Năng lực quá tải | Tiếp tục làm việc 1 phút @ 125% |
| Bảo vệ nhiệt độ quá cao | Vâng. |
| Bảo vệ mạch ngắn | Có (Đừng thử dưới AC Connect) |
| Bảo vệ kết nối ngược | Vâng. |
| Hiệu suất thử nghiệm môi trường | |
| Nhiệt độ môi trường. | -20~ +50°C |
| Hoạt động nhiệt độ cao | 50±2°C (nhiệm vụ định lượng 24h) |
| Hoạt động nhiệt độ thấp | -20±2°C (nội suất 24h) |
| Lưu trữ nhiệt độ cao | 80±2 °C,24h |
| Lưu trữ ở nhiệt độ thấp | -40±2°C,24h |
| Độ ẩm | 0~90%,Không ngưng tụ độ ẩm |
| Độ cao hoạt động (m) | Độ cao toàn năng lên đến 2000m. -2% / 100m, độ cao tối đa 5000m |
| Chế độ song song | |
| Số lượng ngang nhau tối đa | 2 đơn vị |
