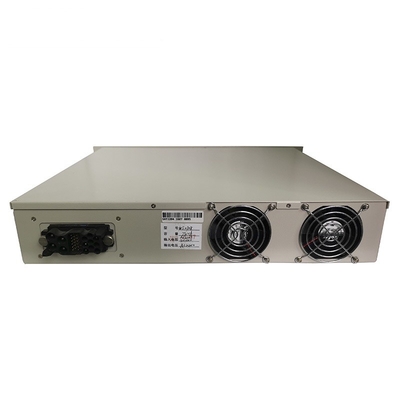

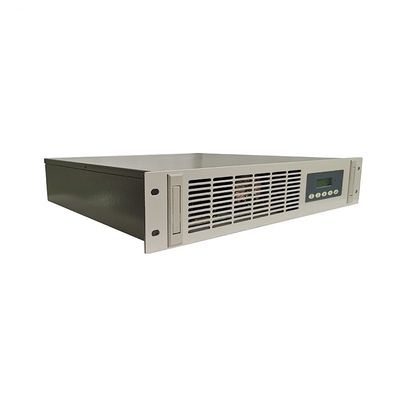

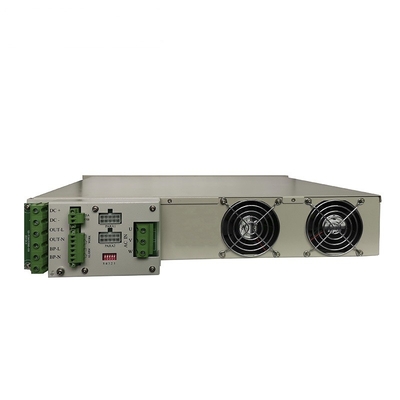

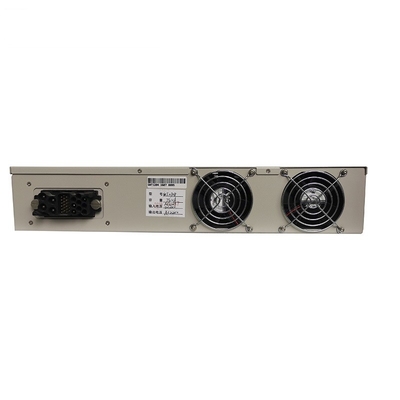

Bộ biến tần song song BWT-DT2000 được thiết kế đặc biệt cho các ứng dụng yêu cầu độ tin cậy, hiệu quả chi phí và an toàn cao. Nó sử dụng công nghệ biến tần cách ly hoàn toàn (điện) để chuyển đổi dòng điện một chiều thành dòng điện xoay chiều hình sin chất lượng cao (AC), loại gắn trên giá dễ dàng lắp đặt trong tủ.
Nó có các ưu điểm như vận hành đơn giản, tiếng ồn thấp, không gây ô nhiễm, thu thập dữ liệu theo thời gian thực và truyền thông từ xa, mang lại sự tiện lợi cho người dùng hệ thống để thực hiện quản lý mạng và giám sát từ xa. Bộ biến tần không chỉ thích hợp cho lĩnh vực Điện và truyền thông mà còn thích hợp cho các nơi khác có yêu cầu về nguồn điện chất lượng cao.
Bộ biến tần song song dòng BWT-DT2000 là bộ biến tần thông minh. Công nghệ điều khiển kỹ thuật số DSP 32 bit đạt được việc điều khiển đường truyền một cách đơn giản, đáng tin cậy và nhanh chóng để đáp ứng những thay đổi của môi trường bên ngoài.
Bộ biến tần song song dòng BWT-DT2000 áp dụng công nghệ điều chế độ rộng xung SPWM và xuất ra sóng hình sin thuần túy với tần số ổn định, điện áp ổn định, lọc nhiễu và độ méo thấp.
Bộ biến tần song song dòng BWT-DT2000 có khả năng tải lớn và công tắc chuyển mạch bypass tích hợp, giúp cải thiện tính liên tục và độ tin cậy của nguồn điện cho bộ biến tần.
Bộ biến tần song song dòng BWT-DT2000 áp dụng công nghệ triệt nhiễu phản hồi tiên tiến ở đầu vào DC và không gây nhiễu cho các thiết bị truyền thông khác dùng chung nguồn DC. Đầu vào AC áp dụng nhiều bộ lọc để loại bỏ nhiễu từ lưới điện thành phố và đáp ứng nhu cầu về nguồn AC chính trong hệ thống ứng dụng.
Bộ biến tần song song dòng BWT-DT2000 có thể được thiết lập linh hoạt thành nguồn AC chính và nguồn DC chính (thông qua cài đặt hiện trường trên màn hình LCD)
Nguồn điện của bộ biến tần song song dòng BWT-DT2000 khi có lỗi sẽ có cảnh báo bằng còi, có thể tắt bằng phím tắt tiếng
Thiết kế nguồn điện của bộ biến tần song song dòng BWT-DT2000 là hoàn hảo, cho phép ngắt DC trong trạng thái khởi động, tự động chuyển sang bypass nguồn, không ảnh hưởng đến tải của nguồn điện, thuận tiện cho việc bảo trì và thay thế pin;
Chế độ truyền thông RS485, giao thức MODBUS.
Dạng sản phẩm | Công suất định mức | 1KVA | 2KVA | 3KVA | 5KVA | 6KVA |
Kích thước(Rộng×cao×sâu)(mm) | 19"2U | 19"2U | ||||
490×88×385 | 490×88×392 | |||||
Thông số đầu vào | Điện áp đầu vào DC | 110VDC | ||||
Dòng điện đầu vào AC | 4.55A | 9.1A | 13.6A | 22.7A | 27.3A | |
Dải điện áp đầu vào DC | 92~142VDC | |||||
Dải điện áp đầu vào bypass | 176~264VAC | |||||
Thời gian chuyển mạch bypass |
Loại điện tử<5ms(bên ngoài) Loại cơ khí<20ms |
|||||
Đầu ra AC | Điện áp đầu ra định mức | 220VAC | ||||
Tần số đầu ra định mức | 50Hz | |||||
Điều chỉnh tải | <1% | |||||
Độ chính xác tần số | <0.1% | |||||
Hệ số đỉnh | 3:1 | |||||
Độ méo dạng sóng | Tải đầy điện trở<3%,tải đầy phi tuyến<5% | |||||
Đáp ứng động | Phạm vi quá độ điện áp<3%,thời gian phục hồi đáp ứng quá độ≤60ms(tải từ 0 đến 100) | |||||
Dòng không đều song song | <3% dòng điện định mức RMS | |||||
Khả năng quá tải |
Dòng tải<105%, làm việc liên tục Dòng tải 105~125%, làm việc liên tục 10 phút tắt Dòng tải 125~150%,làm việc liên tục sau 1 phút tắt Dòng tải>150%,sau 20ms tắt |
|||||
Chức năng bảo vệ | Bảo vệ kết nối đầu vào, bảo vệ dưới điện áp và quá áp đầu vào, bảo vệ quá tải đầu ra, bảo vệ ngắn mạch đầu ra, bảo vệ quá nhiệt | |||||
Truyền thông | Giao diện truyền thông | RS485 | ||||
Môi trường làm việc | Độ bền cách điện | 2KVac,1 phút | ||||
Tiếng ồn (1 m) | <45dB | |||||
Nhiệt độ môi trường hoạt động | -10~50℃ | |||||
Nhiệt độ vận chuyển và lưu trữ | -40~70℃ | |||||
Độ ẩm tương đối | 0~90%, không ngưng tụ | |||||
Độ cao tương đối (M) | ≤3000m,1500~3000m, giảm 1% sản lượng cho mỗi 100 m tăng |
