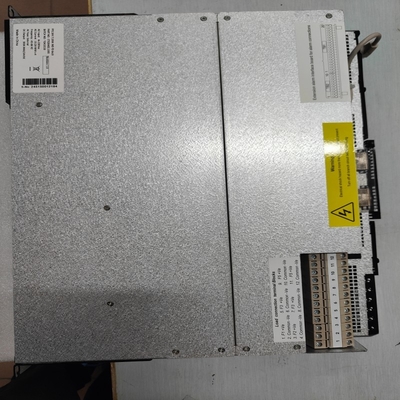

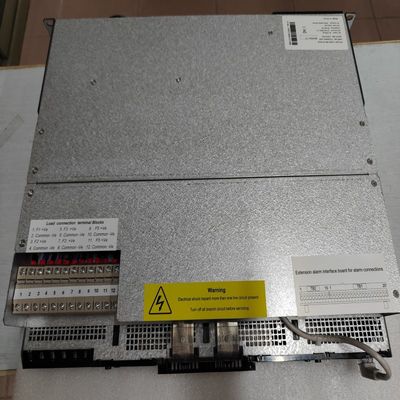

Khái niệm mô-đun Flatpack2 có rất nhiều lợi ích so với các giải pháp truyền thống trong ngành.Toàn bộ kích thước và dấu chân của tủ là 50% của kích thước kiểm soát thyristor. Xây dựng Hot Plug-in mô-đun cho phép dư thừa, n + 1, n + 2 cấu hình.
Dễ dàng sửa chữa với MTTR < 5 phút. MTBF rất cao > 350000 giờ, điện áp AC đầu vào rộng và phạm vi tần số. Khả năng xây dựng các hệ thống kết hợp với máy chỉnh,Máy chuyển đổi DC/DC và biến tần được điều khiển bởi một bộ điều khiển.
| Mô hình | 24/1800 HE |
| Số phần | 241115.205 |
| Dữ liệu đầu vào | |
| Điện áp (tỷ lệ) | 185 - 275 VAC/ 185 - 300 VDC |
| Điện áp (phạm vi) | 85 - 300 VAC/ 85 - 300 VDC |
| Tần số | 45 - 66 Hz, 15-18.5 Hz1) / 0 Hz |
| Hiện tại (tối đa) @ đầu vào danh nghĩa, tải đầy đủ | 11.25 ADC |
| Nhân tố năng lượng | 0.99 (@ 50-100% tải) |
| THD (@ 230 VAC) | < 4 % (@ tải đầy đủ) |
| Bảo vệ | Fuse trong cả hai đường dây, varistor để bảo vệ tạm thời, tắt khi VINra khỏi phạm vi |
| Dữ liệu đầu ra | |
| Điện áp (bên mặc định) | 26.75 VDC |
| Điện áp (phạm vi điều chỉnh) | 21.75 - 28.8 VDC |
| Công suất tối đa, đầu vào danh nghĩa | 1800 W |
| Công suất tối đa, giảm giá trị @VIN= 85 VDC | 750 W |
| Dòng điện tối đa, @VĐứng ngoài≤ 24 VDC | 75 A |
| Thời gian chờ, điện áp mặc định và tải 1000 W | 20 ms, VĐứng ngoài> 21 VDC |
| Chia sẻ hiện tại | ± 5% dòng điện tối đa từ 10 đến 100% tải |
| Điều chỉnh điện áp tĩnh (10-100% tải) | ± 0,5% từ tải 10 - 100% và nguồn cung cấp không bị giới hạn bởi các tấm PV |
| Điều chỉnh điện áp động | ± 5,0% đối với biến động tải 10-90% hoặc 90-10%, thời gian điều chỉnh < 50ms |
| Ripple | < 250 mVPP, băng thông 30 MHz |
| Tiếng ồn psophometric | < 2 mVRMS |
| Bảo vệ | Tắt quá điện áp, kết nối ngắn chứng minh, nhiệt độ cao, plug-in nóng inrush hiện tại giới hạn |
| Các thông số kỹ thuật khác | |
| Hiệu quả cao nhất | 95% |
| Sự cô lập | 3 kVAC️ đầu vào và đầu ra, 1,5 kVAC️ đất đầu vào, 0,5 kVDCĐịa chất sản xuất |
| Cảnh báo (LED màu đỏ) | Tắt nguồn điện thấp, Tắt nhiệt độ cao và thấp, Rắc rối của bộ điều chỉnh, Tắt điện áp quá mức trên đầu ra, Rắc rối quạt, báo động điện áp thấp, Rắc rối xe buýt CAN |
| Cảnh báo (LED màu vàng) | Chế độ điều chỉnh trong chế độ giảm điện năng, hạn chế dòng pin từ xa được kích hoạt, điện áp đầu vào ngoài phạm vi, nhấp nháy ở quá điện áp |
| Thông thường (Đèn đèn LED màu xanh lá cây) | Input và output ok |
| MTBF (Telcordia SR-332 Iss.I phương pháp III (a)) | >300 000 (@ Tmôi trường xung quanh: 25 °C) |
| Nhiệt độ hoạt động (5 - 95% RH không điều hòa) | - 40 -75°C [-40 - 167°F] |
| Tỷ lệ giảm công suất đầu ra tối đa trên temp / to | 45°C [+113°F] / 1200W |
| Nhiệt độ lưu trữ | -40 đến + 85 °C (-40 đến + 185 °F), độ ẩm 0 - 99% RH không ngưng tụ |
| Kích thước [WxHxD] / Trọng lượng | 109 x 41,0 x 327mm [4,25 x 1,61 x 13 ′′] / 1,950 kg [4,3 lbs] |
| Tiêu chuẩn thiết kế | |
| An toàn điện | Tiêu chuẩn EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
| EMC |
EN 61000-6-1:2007-6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010 IEC 61000-6-5:2015, EN 300 386:v2.1.1, FCC CFR 47 Phần 15:2008 |
|
Môi trường |
ETSI EN 300 019: 2-1 (Lớp 1.2) & 2-2 (Lớp 2.3) 2011/65/EU (RoHS) & 2012/19/EU (WEEE) Điều kiện hoạt động bình thường theo IEC 62040-5-3:2016 điều khoản 4.2Các điều kiện vận hành khác theo IEC 62040-5-3:2016 điều 4.3, phải được thông báo |
| 1) Sức mạnh tối đa giảm xuống 1000W @ 230Vac & 16 2/3Hz đầu vào | |
