Eltek Micropack Base Batt 2+ LVBD 24/48V Bộ điều khiển nhỏ gọn 242100.915

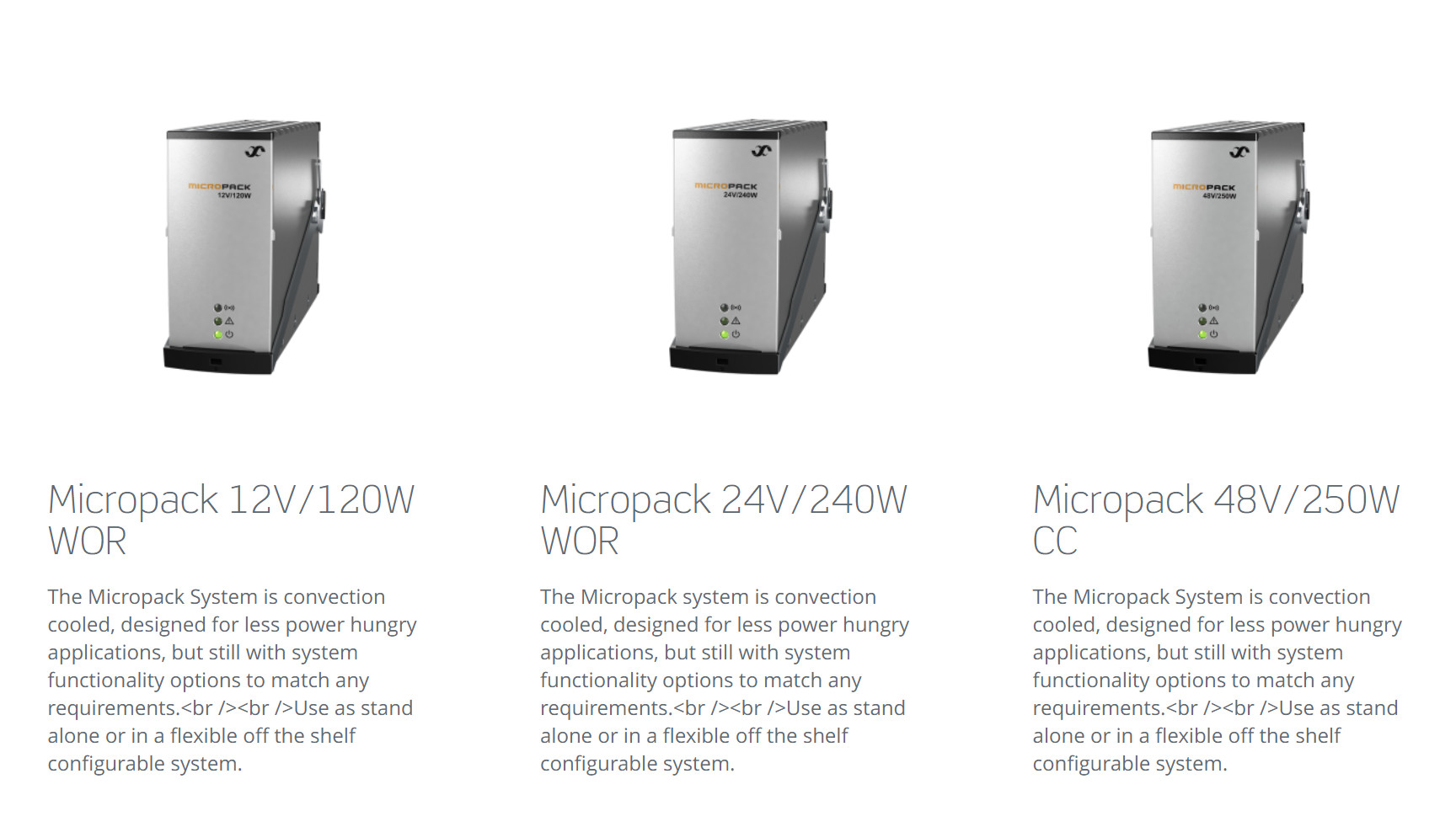

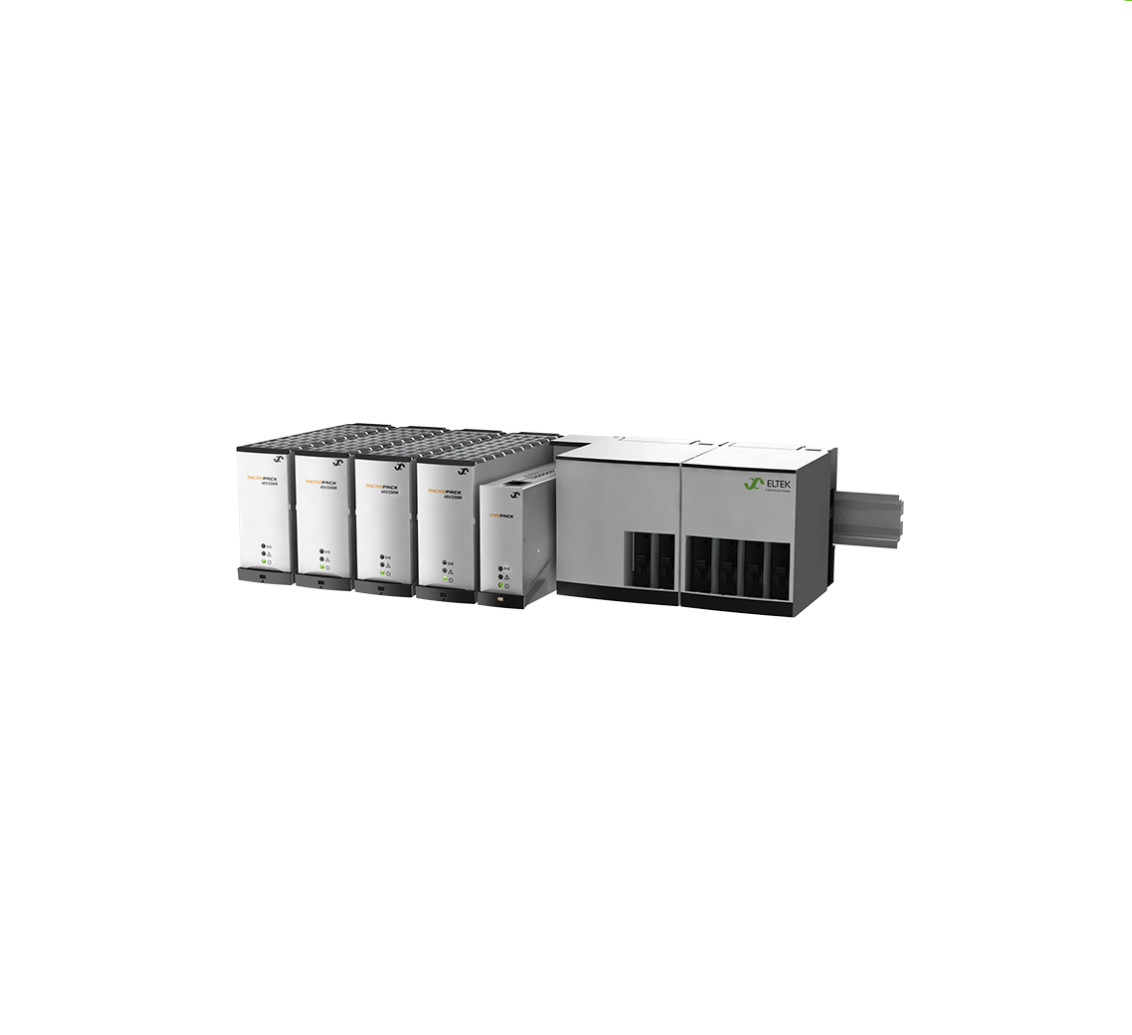

Hệ thống Micropack được làm mát thông qua đối lưu, được thiết kế cho các ứng dụng ít năng lượng hơn, nhưng vẫn có các tùy chọn chức năng hệ thống để phù hợp với mọi yêu cầu.Sử dụng một mình hoặc trong một hệ thống linh hoạt có thể cấu hình sẵn sàng.

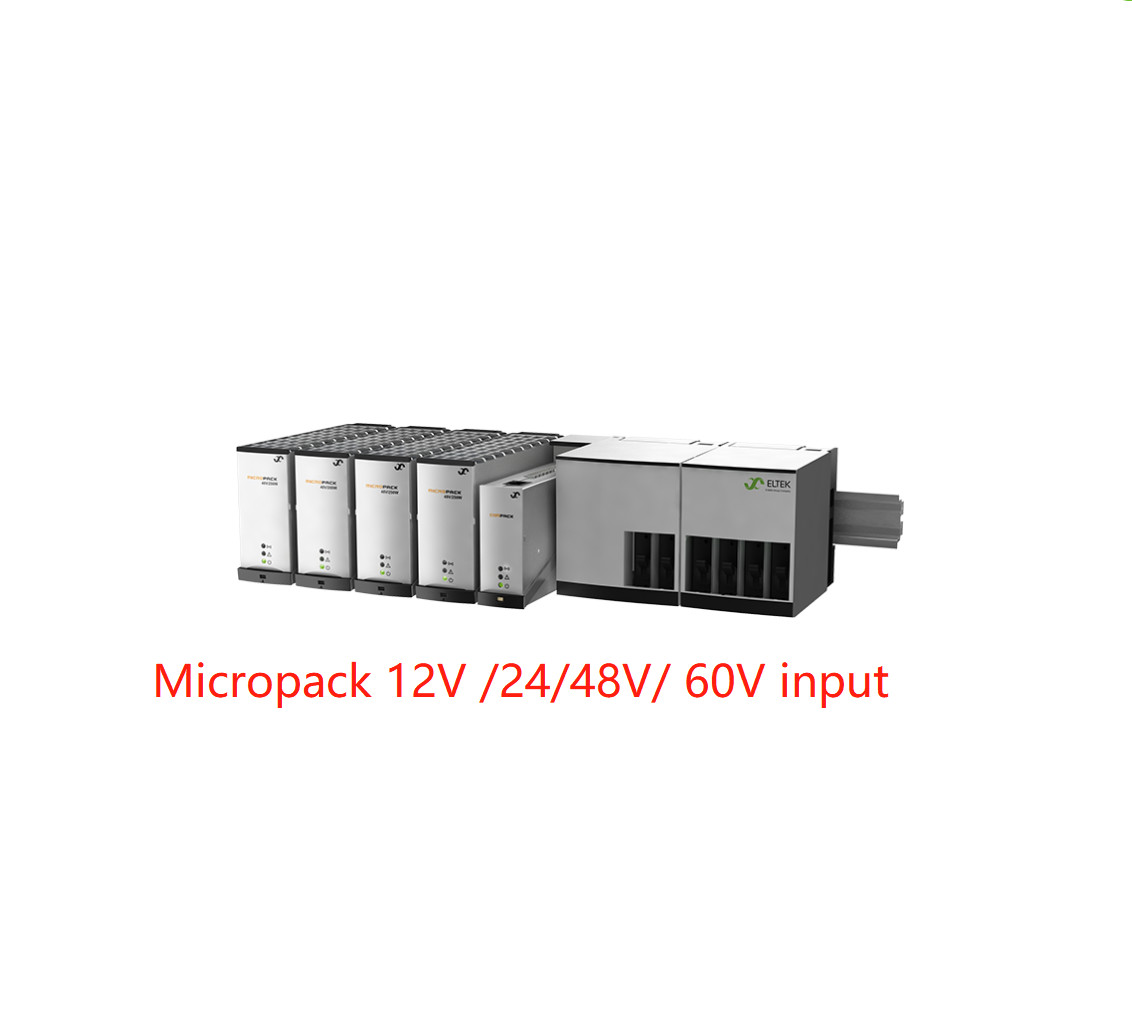

Hệ thống điện Micropack mở rộng mạng của bạn một bước xa hơn với phạm vi tải thường từ 120W và 1000W và trong các tùy chọn 12, 24 và 48V,hệ thống là hoàn hảo cho một loạt các ứng dụng.
Các thông số:
| Mô hình | Phân biệt pin. | Chăn nuôi hàng loạt | LVD thức ăn lớn | Load dist. |
| Số phần | 241120.915 | 241120.911 | 241120.912 /.914 | 241120.920 |
| Dữ liệu đầu ra | ||||
|
Hỗ trợ điện áp hệ thống Các kết nối đầu ra hàng loạt không được bảo vệ Các kết nối đầu ra tải được bảo vệ (MCB cột đơn có thể cắm vào âm) Kết nối với Load dist (241120.920) Các kết nối đầu ra pin không được bảo vệ (shunt và LVBD dương tính) Các kết nối đầu ra pin được bảo vệ (MCB một cực, shunt và LVBD âm) Bảo vệ đầu ra trong máy chỉnh sửa / chuyển đổi |
-24 ️ -48 VDC± 12 48 VDC+12 / +24 48 VDC-12 V -48 VDC - 1 (tối đa 10 mm)2) 1 (tối đa 10 mm2) - - - - 4 x 2 - 15 A (tối đa 4 mm)2) • • • - - 12 - (tối đa 10 mm) 2 x tối đa 30 A (Tối đa 10 mm)2) - - - Khóa FET hoặc bộ an toàn OR, chống mạch ngắn và bảo vệ nhiệt độ cao |
|||
| Các thông số kỹ thuật khác | ||||
| CAN (1 x RJ45) |
CAN (1 x RJ45) 2 x LVD 2 x bộ an toàn bị hỏng 1 x shunt dòng 26 mm [1.0 ]. 110g [0,24 lbs] |
CAN (1 x RJ45) 1 x LVD 2x lỗi bảo hiểm 1 x lỗi đất 66 mm [2,6 ]. 250 g [0,6 lb] |
-
73 mm [2,9 ]. 165 g [0,3 lbs] |
|
| Các đầu cuối kết nối hệ thống điều khiển | ||||
|
Chiều rộng mở rộng |
66 mm [2,6 ]. |
|||
| Trọng lượng | 270 g [0,6 lb] | |||
| Mô hình | Đứng một mình 2-pos 4-pos DC/DC 1-pos |
| Số phần | 241120.900 241120.901 241120.902 241120.905 |
| Dữ liệu đầu vào | |
| Điện áp tối đa | 300 VAC/DC 72 VDC |
| Dòng điện tối đa | 2 A 7 A 7 A 15 A |
| Kết nối, đầu cuối vít tối đa 2,5mm2 | 1 x L/N/PE 1 x DC+/DC-/PE |
| Bảo vệ | Chất bảo hiểm riêng lẻ trong các mô-đun điện Micropack |
| Mã hóa (ngăn chặn sự trộn các điện áp đầu ra) | Vâng, và chỉ có bộ chỉnh sửa phù hợp với Y, chỉ có DC / DC phù hợp |
| Dữ liệu đầu ra | |
| Điện áp | 12VDC, 24 VDC, 30 VDC& 48 VDC |
| Dòng điện tối đa | 10 A 20 A 40 A 12 A |
| Kết nối, đầu cuối vít tối đa 2,5mm2 | 2 x VOUT + / VOUT ◄ - - 2 x VOUT + / VOUT ◄ |
| Kết nối với 241120.91x cơ sở | - • • - |
| Bảo vệ đầu ra trong máy chỉnh | Khóa FET hoặc bộ an toàn OR, chống mạch ngắn và bảo vệ nhiệt độ cao |
| Các thông số kỹ thuật khác | |
| Khả năng phát ra sóng báo động của mô-đun, tối đa 1mm2 | • - - • |
| Kết nối CAN |
- / • (((3 chân)1)• (2 dây) • (2 dây) - / • (((3 chân)1) ) ) |
| Chiều rộng | 44 mm [1,7 ]. 142 mm [5,6 ]. 231 mm [6,1 ]. 44 mm [1,7 ]. |
| Trọng lượng | 70 g [0,2 lb] 160 g [0,4 lb] 250 g [0,6 lb] 78 g [0,2 lb] |
| Mô hình | DIN Rail Marine Filter |
| Số phần | 241120.930 |
| Các thông số kỹ thuật khác | |
| Đặt số chính / kết nối | 85 - 300 VAC/DC, 0 - 12,5 A / L- N (DC + /-) + PE: 2,5mm2đầu cuối vít |
| Kích thước / trọng lượng | 35 x 99 x 114,5 mm [1,4 x 4,1 x 4,7] / 328 g [0,72 lbs] |
| Tất cả các mô hình | |
| Các thông số kỹ thuật khác | |
| Vật liệu bọc | Nhựa V0 và nhôm |
| Nhiệt độ | Hoạt động: -40 đến +65 °C (-40 đến +149 °F), lưu trữ: -40 đến +85 °C (-40 đến +185 °F) |
| Lắp đặt | Đường sắt DIN 35mm |
| Kích thước (H x D) | 89 mm (2U)2)x tối đa 150mm (bao gồm đường ray DIN) mm [3,5 x 5,9] |
| Tiêu chuẩn thiết kế | |
| An toàn điện | Tiêu chuẩn EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
|
EMC |
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019 FCC CFR47 phần 15B phần 109: 2010, ETSI EN 300 386 v2.1.1: 2016 |
| Động cơ chính | EN 61000-3-2:2019 |
|
Môi trường |
ETSI EN 300 019: 2-1 (Lớp 1.2) & 2-2 (Lớp 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) Điều kiện hoạt động bình thường theo IEC 62040-5-3:2016 điều khoản 4.2Các điều kiện vận hành khác theo IEC 62040-5-3:2016 điều 4.3, phải được thông báo |
| Phù hợp hàng hải (EMC lớp B) | DNVGL-CG-0339:2015 |
|
1) Kết nối CAN có sẵn ở vòng quay HW ≥ 2 2) Cho phép tối thiểu 1U dưới và trên để đảm bảo lưu lượng không khí |
|
