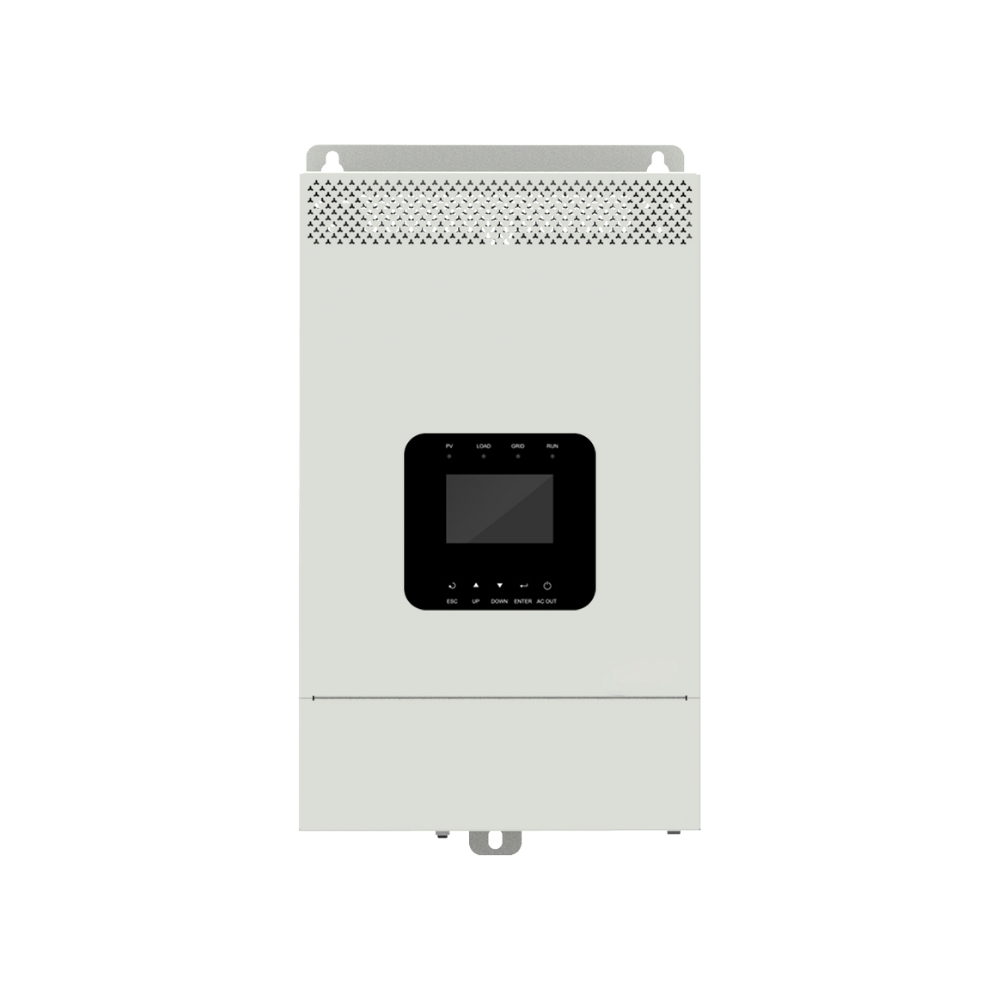

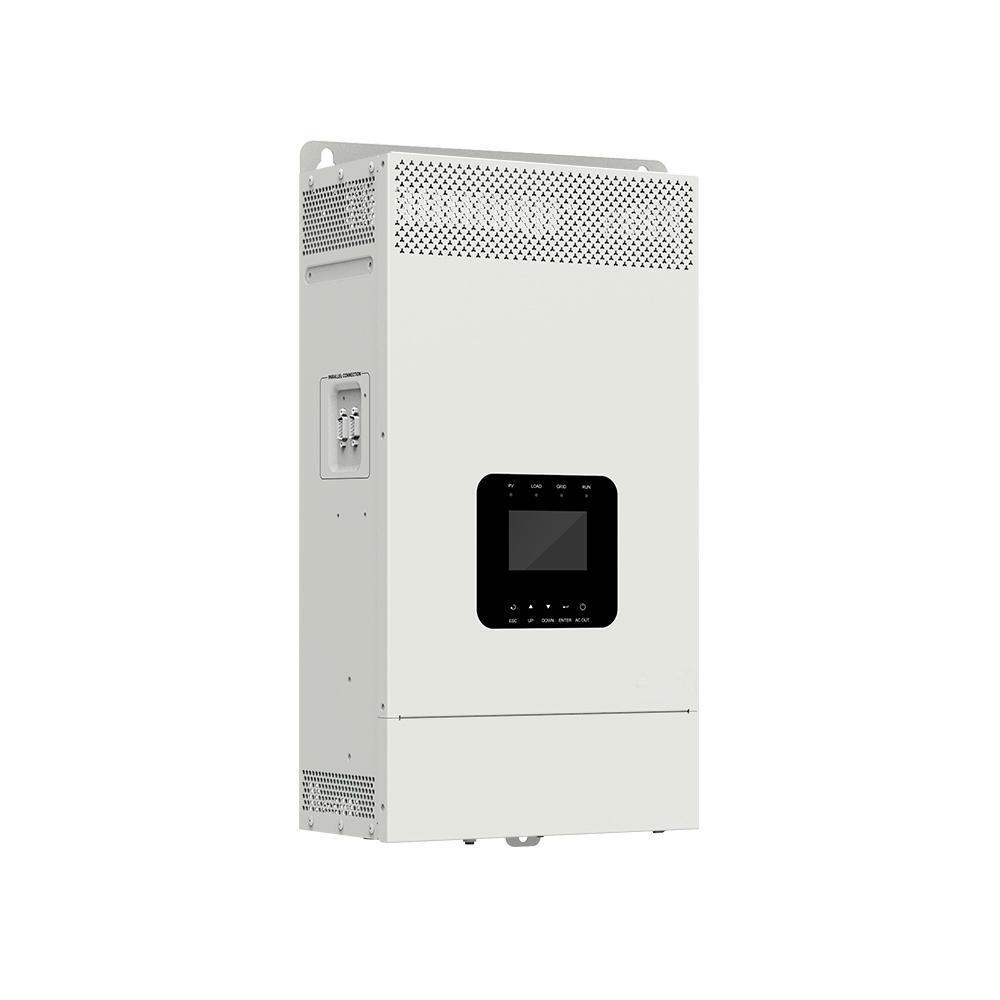

HP3542-AH0650P20SA Mppt 60A 220Vac Off Grid Inverter năng lượng mặt trời 3,5Kva

Mô hình

HP3522-AH1250P20SA

HP3542-AH0650P20SA

HP5542-AH1050P20SA

Đầu vào tiện ích

Điện áp tiện ích

176VAC đến 264VAC (Tiêu chuẩn)
90VAC đến 280VAC (có thể cấu hình)

Tần suất sử dụng

45Hz đến 65Hz

Điện tích sạc tối đa

110A

60A

100A

Thời gian phản ứng chuyển đổi

Thời gian phản ứng chuyển đổi Inverter đến tiện ích: 10ms;
Thời gian phản ứng chuyển đổi Khả năng sử dụng cho Inverter (khi công suất tải cao hơn 100W): 20ms

Điện năng của Inverter

Năng lượng định giá của Inverter (@30°C)

3500W

3500W

5500W

Công suất đầu ra sóng chuyển tiếp 3 giây

7000W

7000W

8500W

Điện áp đầu ra biến tần

220/230VAC ± 3%

Tần số biến tần

50/60Hz±0,2%

Hình dạng sóng điện áp đầu ra

Sóng sinus tinh khiết

Nguyên nhân công suất tải

0.2- Không.1 ((VA ≤ Lượng đầu ra định số)

THDu (Tổng biến dạng điện áp hài hòa)

≤ 3% (24V tải kháng)

≤ 3% (48V tải kháng)

Hiệu quả tải tối đa

91%

92%

92%

Hiệu quả tối đa của Inverter

93%

94%

94%

Chức năng song song

Vâng, 12 đơn vị theo tiêu chuẩn, tối đa 16 đơn vị

Bộ điều khiển năng lượng mặt trời

Dòng điện tối đa PV

500V (Ở nhiệt độ môi trường hoạt động tối thiểu)
440V (Ở 25°C)

Phạm vi điện áp MPPT

85V đến 400V

Năng lượng đầu vào PV tối đa

4000W

4000W

6000W

Các kênh đầu vào MPPT

Một cách thôi.

Một cách thôi.

Hai cách.

Dòng điện đầu vào PV tối đa

Một chiều, 16A

Một chiều, 13A

Hai cách, 2x15A

Dòng điện ngắn PV tối đa

Một chiều, 18A

Một chiều, 15A

Hai cách, 2x18A

Điện tích sạc PV tối đa

120A

60A

100A

MPPT Hiệu suất tối đa

≥ 99,5%

Pin

Điện áp định số pin

24VDC

48VDC

Phạm vi điện áp hoạt động pin

21.6VDC đến 32.0VDC

43.2VDC đến 60.0VDC

Điện tích pin tối đa

120A

60A

100A

Các loại khác

Mất không tải

< 1.4 A

< 0,7A

<1.0 A

Điều kiện thử nghiệm: Công ty tiện ích, PV và tải không được kết nối, đầu ra AC ON, quạt dừng lại, đầu vào @24V

Điều kiện thử nghiệm: Công ty tiện ích, PV và tải không được kết nối, đầu ra AC ON, quạt dừng, đầu vào @48V

Điện dự phòng

< 0,9A

<0,5A

< 0,75A

Điều kiện thử nghiệm: Công ty tiện ích, PV và tải không được kết nối, đầu ra AC tắt, quạt dừng lại, đầu vào @24V

Điều kiện thử nghiệm: Công ty tiện ích, PV và tải không được kết nối, đầu ra AC tắt, quạt dừng lại, đầu vào @48V

Phạm vi nhiệt độ làm việc

-20 °C đến +50 °C (Khi nhiệt độ môi trường vượt quá 30 °C, công suất đầu ra thực tế được giảm phù hợp)

Phạm vi nhiệt độ lưu trữ

-25°C đến +60°C

Khung

IP20

Độ ẩm tương đối

< 95% (NC)

Độ cao

< 4000M (Nếu độ cao vượt quá 2000 mét, công suất đầu ra thực tế được giảm thích hợp)

Các thông số cơ học

Kích thước (chiều x chiều rộng x chiều cao)

590mm × 288mm × 163mm

534mm × 288mm × 163mm

590mm × 288mm × 163mm

Kích thước gắn (chiều dài x chiều rộng)

568mm x 245mm

512mm x 245mm

568mm x 245mm

Kích thước lỗ gắn

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Trọng lượng ròng

14 kg

12.0kg

14.8kg
