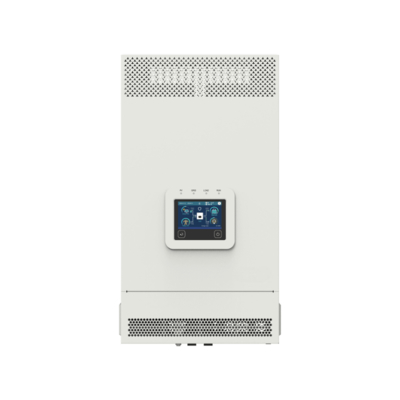

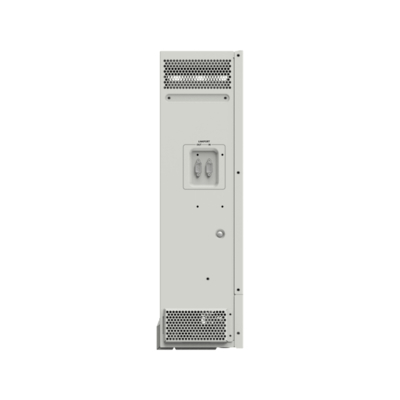

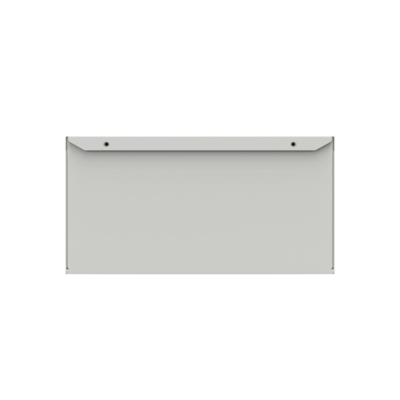

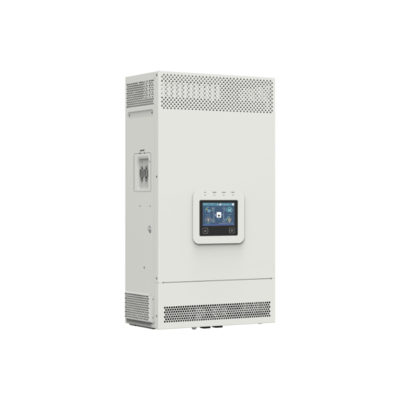

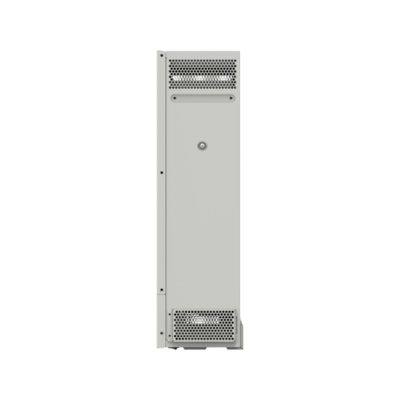

Bộ sạc biến tần độc lập thông minh Khám phá Dòng KRP 3500-5500W cung cấp khả năng chuyển đổi năng lượng mạnh mẽ cho các hệ thống độc lập và nguồn điện không bị gián đoạn

Model

KRP3522-1250P20/C

KRP3542-0650P20/C

KRP5542-1050P20/C

Đầu vào tiện ích

Điện áp đầu vào tiện ích

176VAC đến 264VAC (Mặc định), 90VAC đến 285VAC (Có thể cấu hình)

Tần số đầu vào tiện ích

45Hz đến 65Hz

Dòng sạc tiện ích tối đa

110A

60A

100A

Thời gian phản hồi chuyển đổi

Thời gian phản hồi chuyển đổi – Biến tần sang Tiện ích: 10ms
Thời gian phản hồi chuyển đổi – Tiện ích sang Biến tần (khi công suất tải lớn hơn 100W): 20ms

Đầu ra biến tần

Công suất định mức biến tần (@30℃)

3500W

5500W

Công suất đầu ra quá độ 3 giây

7000W

8500W

Điện áp đầu ra biến tần

220/230VAC±3%

Tần số biến tần

50/60Hz±0.2%

Dạng sóng điện áp đầu ra

Sóng sin chuẩn

Hệ số công suất tải

0.2–1 (VA ≤ công suất đầu ra định mức)

THDu (Tổng méo hài điện áp)

≤3% (tải điện trở 24V)

≤3% (tải điện trở 48V)

Hiệu suất tải tối đa

0.92

Hiệu suất biến tần tối đa

0.94

Tải chính tối đa

3500W

5500W

Tải thứ hai tối đa

3500W

5500W

Điện áp cắt đầu ra chính

24.4V (Mặc định)

48.8V (Mặc định)

Điện áp cắt đầu ra thứ hai

22.2V (Mặc định)

44.4V (Mặc định)

Điện áp phục hồi đầu ra kép

25.2V (Mặc định)

50.4V (Mặc định)

Bộ điều khiển năng lượng mặt trời

Điện áp hở mạch tối đa PV

500V (Ở nhiệt độ môi trường hoạt động tối thiểu);
440V (Ở 25℃)

Dải điện áp MPPT

85V đến 450V

Số lượng MPPT

1

2

Dòng điện đầu vào PV tối đa

20A

20A+20A

Dòng ngắn mạch PV tối đa

22A

20A+20A

Công suất đầu vào PV tối đa

4200W

2×3300W

Dòng sạc PV tối đa

120A

60A

100A

Hiệu suất tối đa MPPT

≥99.5%

Pin

Điện áp định mức pin

24VDC

48VDC

Dải điện áp làm việc của pin

20.4VDC đến 32.0VDC

40.8VDC đến 64.0VDC

Dòng sạc tối đa của pin

120A

60A

100A

Khác

Tổn thất không tải

≤1.5A

≤0.8A

≤1.1A

Điều kiện thử nghiệm: Tiện ích, PV và Tải bị ngắt kết nối, đầu ra AC BẬT, quạt dừng, ở đầu vào 24V

Điều kiện thử nghiệm: Tiện ích, PV và Tải bị ngắt kết nối, đầu ra AC BẬT, quạt dừng, ở đầu vào 48V

Dòng chờ

≤1.1A

≤0.6A

≤0.8A

Điều kiện thử nghiệm: Tiện ích, PV và Tải bị ngắt kết nối, đầu ra AC TẮT, quạt dừng, ở đầu vào 24V

Điều kiện thử nghiệm: Tiện ích, PV và Tải bị ngắt kết nối, đầu ra AC TẮT, quạt dừng, ở đầu vào 48V

Giao tiếp với BMS

RS485

Giao tiếp với Cổng

RS485 (4G/WiFi /Bluetooth)

Chức năng song song

Có, Tiêu chuẩn 12 đơn vị, Tối đa 16 đơn vị

Phạm vi nhiệt độ làm việc

-20℃ đến +50℃ (＞Giảm công suất 30℃)

Phạm vi nhiệt độ bảo quản

-25℃ đến +60℃

Vỏ bọc

IP20 (Với bộ chống bụi))

Độ ẩm tương đối

< 95% (N.C.)

Độ cao

<4000M (＞Giảm công suất 2000m)

Chứng nhận và Tiêu chuẩn

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

Thông số cơ học

Kích thước (Dài x Rộng x Cao)

590mm × 300mm × 163mm

534mm × 300mm × 163mm

590mm × 300mm × 163mm

Kích thước lắp đặt (Dài x Rộng)

568mm × 245mm

512mm × 245mm

568mm × 245mm

Kích thước lỗ lắp

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Khối lượng tịnh

13.8Kg

12.7Kg

15.5Kg
