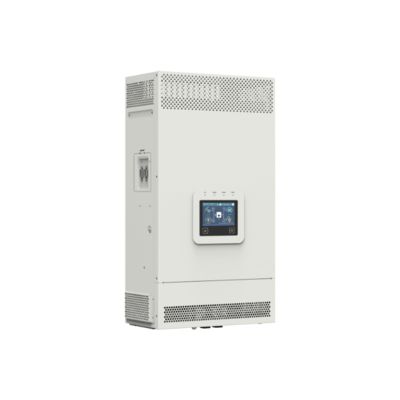

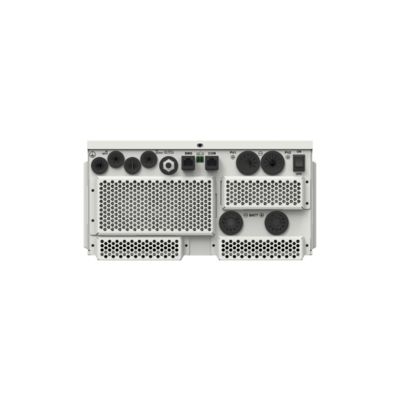

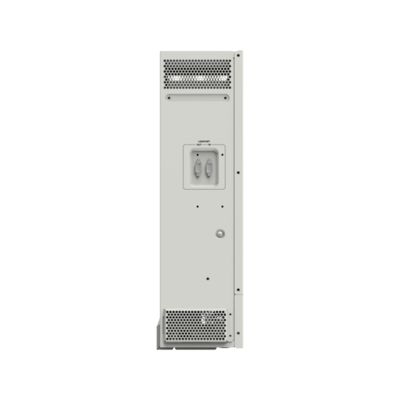

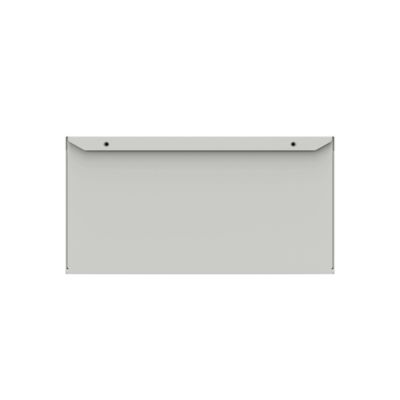

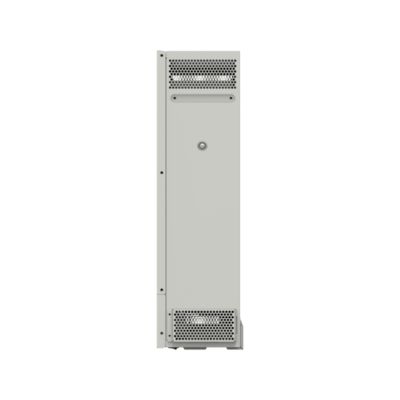

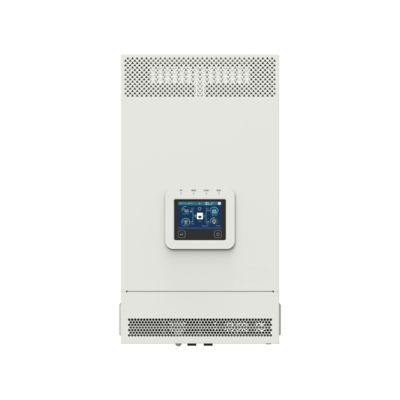

Bộ sạc biến tần độc lập thông minh Khám phá Dòng KRP 3500-5500W KRP3542-0650P20/C

Model

KRP3522-1250P20/C

KRP3542-0650P20/C

KRP5542-1050P20/C

Đầu vào điện lưới

Điện áp đầu vào điện lưới

176VAC đến 264VAC (Mặc định), 90VAC đến 285VAC (Có thể cấu hình)

Tần số đầu vào điện lưới

45Hz đến 65Hz

Dòng sạc điện lưới tối đa

110A

60A

100A

Thời gian đáp ứng chuyển đổi

Thời gian đáp ứng chuyển đổi – Biến tần sang Điện lưới: 10ms
Thời gian đáp ứng chuyển đổi – Điện lưới sang Biến tần (khi công suất tải lớn hơn 100W): 20ms

Đầu ra biến tần

Công suất định mức biến tần (@30℃)

3500W

5500W

Công suất đầu ra xung quá độ 3 giây

7000W

8500W

Điện áp đầu ra biến tần

220/230VAC±3%

Tần số biến tần

50/60Hz±0.2%

Dạng sóng điện áp đầu ra

Sóng sin chuẩn

Hệ số công suất tải

0.2–1(VA ≤ Công suất đầu ra định mức)

THDu (Tổng độ méo hài điện áp)

≤3% (tải điện trở 24V)

≤3% (tải điện trở 48V)

Hiệu suất tải tối đa

0.92

Hiệu suất biến tần tối đa

0.94

Tải chính tối đa

3500W

5500W

Tải thứ hai tối đa

3500W

5500W

Điện áp cắt đầu ra chính

24.4V(Mặc định)

48.8V(Mặc định)

Điện áp cắt đầu ra thứ hai

22.2V(Mặc định)

44.4V(Mặc định)

Điện áp phục hồi đầu ra kép

25.2V(Mặc định)

50.4V(Mặc định)

Bộ điều khiển năng lượng mặt trời

Điện áp hở mạch PV tối đa

500V (Ở nhiệt độ môi trường hoạt động tối thiểu);
440V (Ở 25℃)

Dải điện áp MPPT

85V đến 450V

Số lượng MPPT

1

2

Dòng điện đầu vào PV tối đa

20A

20A+20A

Dòng ngắn mạch PV tối đa

22A

20A+20A

Công suất đầu vào PV tối đa

4200W

2×3300W

Dòng sạc PV tối đa

120A

60A

100A

Hiệu suất tối đa MPPT

≥99.5%

Pin

Điện áp định mức pin

24VDC

48VDC

Dải điện áp làm việc của pin

20.4VDC đến 32.0VDC

40.8VDC đến 64.0VDC

Dòng sạc tối đa của pin

120A

60A

100A

Khác

Tổn thất không tải

≤1.5A

≤0.8A

≤1.1A

Điều kiện thử nghiệm: Điện lưới, PV và Tải bị ngắt kết nối, đầu ra AC BẬT, quạt dừng, đầu vào @24V

Điều kiện thử nghiệm: Điện lưới, PV và Tải bị ngắt kết nối, đầu ra AC BẬT, quạt dừng, đầu vào @48V

Dòng chờ

≤1.1A

≤0.6A

≤0.8A

Điều kiện thử nghiệm: Điện lưới, PV và Tải bị ngắt kết nối, đầu ra AC TẮT, quạt dừng, đầu vào @24V

Điều kiện thử nghiệm: Điện lưới, PV và Tải bị ngắt kết nối, đầu ra AC TẮT, quạt dừng, đầu vào @48V

Giao tiếp với BMS

RS485

Giao tiếp với Cổng

RS485 (4G/WiFi /Bluetooth)

Chức năng song song

Có, Tiêu chuẩn 12 thiết bị, Tối đa 16 thiết bị

Phạm vi nhiệt độ làm việc

 -20℃ đến +50℃(＞Giảm tải 30℃ )

Phạm vi nhiệt độ bảo quản

-25℃ đến +60℃

Vỏ bọc

IP20 (Với bộ chống bụi))

Độ ẩm tương đối

< 95% (N.C.)

Độ cao

<4000M (＞Giảm tải 2000m)

Chứng nhận và Tiêu chuẩn

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

Thông số cơ học

Kích thước (Dài x Rộng x Cao)

590mm × 300mm × 163mm

534mm × 300mm × 163mm

590mm × 300mm × 163mm

Kích thước lắp đặt (Dài x Rộng)

568mm × 245mm

512mm × 245mm

568mm × 245mm

Kích thước lỗ lắp

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Khối lượng tịnh

13.8Kg

12.7Kg

15.5Kg
