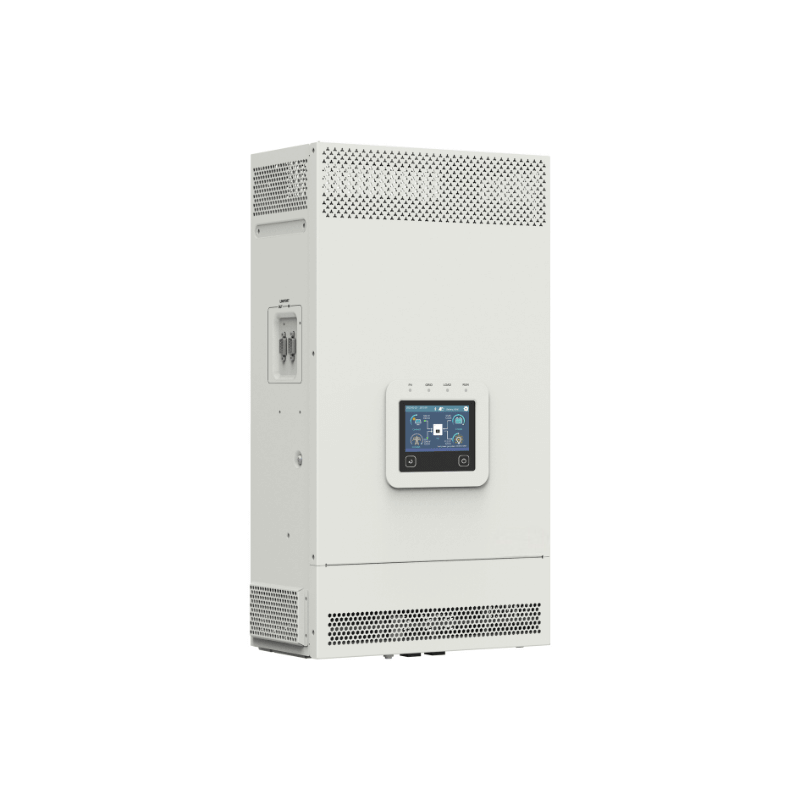

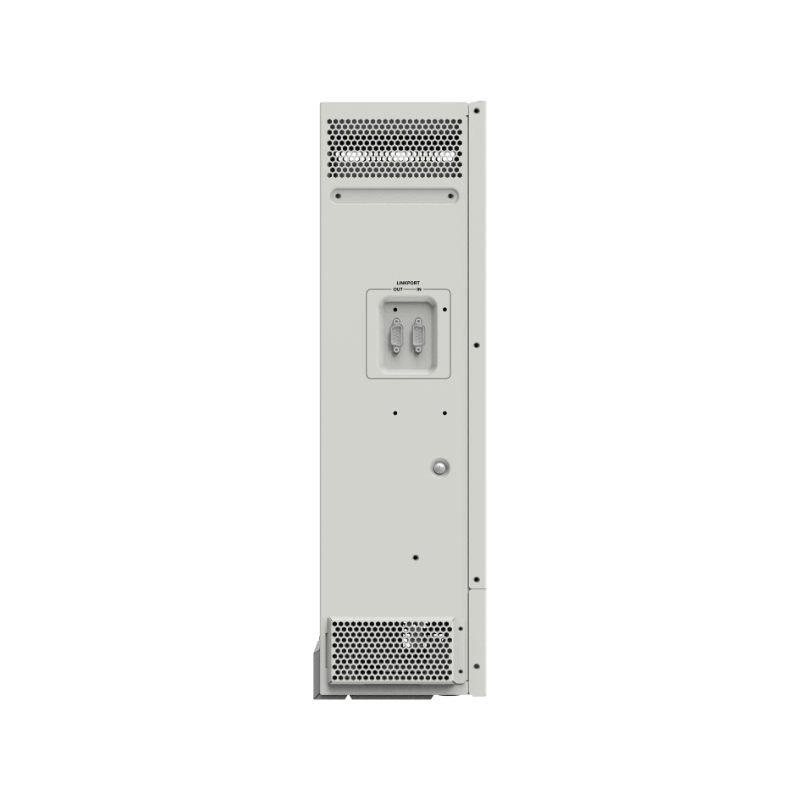

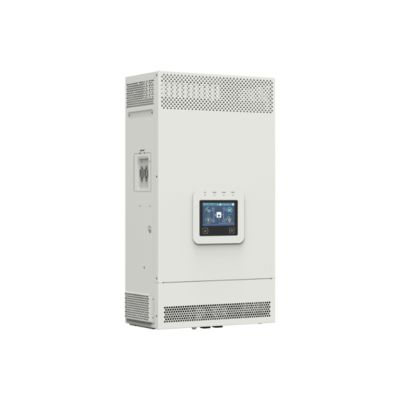

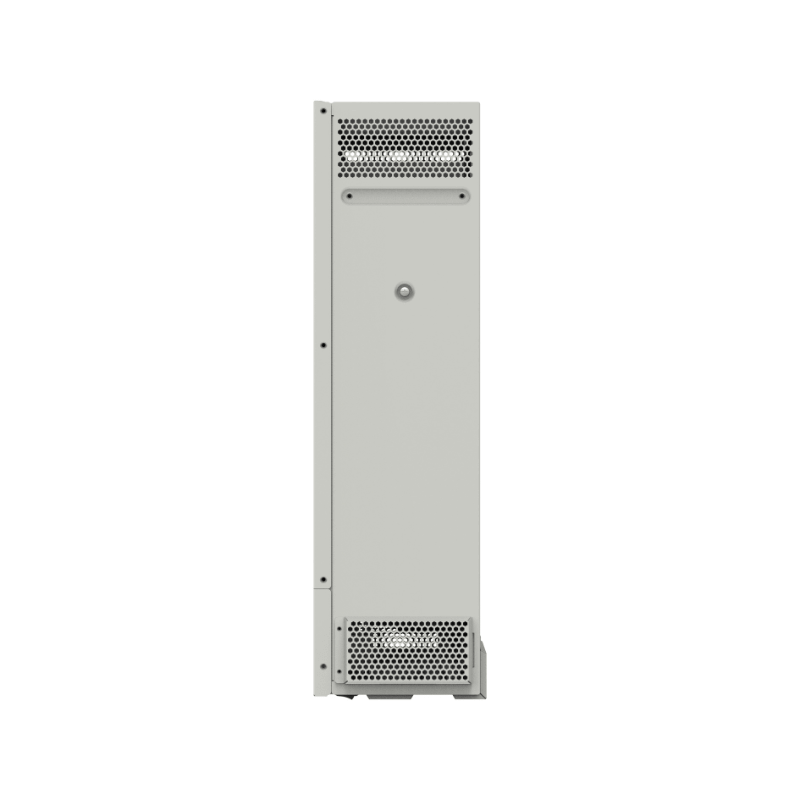

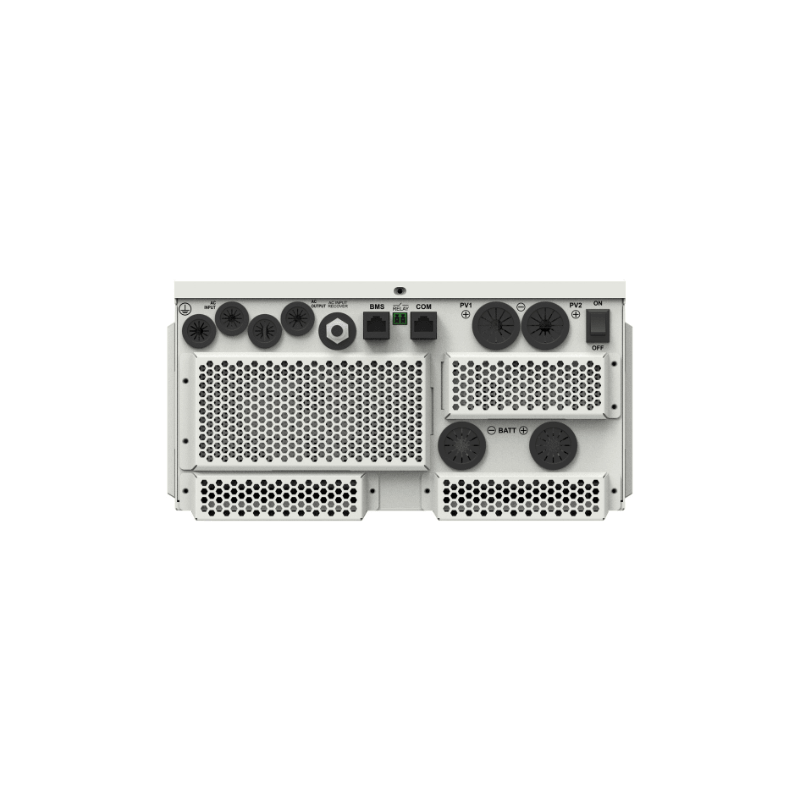

Bộ biến tần / sạc dòng KR 3500-6000W Bộ biến tần năng lượng mặt trời KR3542-0650P20/C

Mẫu mã

KR3542-0650P20/C

Đầu vào lưới điện

Điện áp đầu vào lưới điện

176VAC đến 264VAC (Mặc định), 90VAC đến 285VAC (Có thể cấu hình)

Tần số đầu vào lưới điện

45Hz đến 65Hz

Dòng sạc lưới điện tối đa

60A

Thời gian phản hồi chuyển mạch

Thời gian phản hồi chuyển mạch – Biến tần sang Lưới điện: 10ms
Thời gian phản hồi chuyển mạch – Lưới điện sang Biến tần (khi công suất tải cao hơn 100W): 20ms

Đầu ra biến tần

Công suất định mức biến tần (@30°C)

3500W

Công suất đột biến tạm thời 3 giây

7000W

Điện áp đầu ra biến tần

220/230VAC±3%

Tần số biến tần

50/60Hz±0.2%

Dạng sóng điện áp đầu ra

Sóng sin tinh khiết

Hệ số công suất tải

0.2–1(VA ≤ Công suất đầu ra định mức)

THDu (Tổng méo hài điện áp)

≤3% (tải điện trở 48V)

Hiệu suất tải tối đa

0.92

Hiệu suất biến tần tối đa

0.94

Tải chính tối đa

3500W

Tải phụ tối đa

3500W

Điện áp cắt đầu ra chính

Bằng với “UVW (Điện áp cảnh báo điện áp thấp)”

Điện áp cắt đầu ra phụ

Bằng với “LVD (Điện áp ngắt điện áp thấp)”

Điện áp phục hồi đầu ra kép

Bằng với “LVR (Điện áp kết nối lại điện áp thấp)”

Bộ điều khiển năng lượng mặt trời

Điện áp hở mạch tối đa PV

500V (Ở nhiệt độ môi trường hoạt động tối thiểu);
440V (Ở 25°C)

Dải điện áp MPPT

85V đến 450V

Số lượng MPPT

1

Dòng điện đầu vào PV tối đa

Một chiều, 16A/chiều

Dòng ngắn mạch PV tối đa

Một chiều, 18A/chiều

Công suất đầu vào PV tối đa

4200W

Dòng sạc PV tối đa

60A

Hiệu suất MPPT tối đa

≥99.5%

Ắc quy

Điện áp định mức ắc quy

48VDC

Dải điện áp hoạt động của ắc quy

40.8VDC đến 64.0VDC

Dòng sạc ắc quy tối đa

60A

Khác

Tổn hao không tải

≤0.8A

Điều kiện kiểm tra: Lưới điện, PV và Tải bị ngắt kết nối, đầu ra AC BẬT, quạt dừng, @ đầu vào 48V

Dòng chờ

≤0.6A

Điều kiện kiểm tra: Lưới điện, PV và Tải bị ngắt kết nối, đầu ra AC TẮT, quạt dừng, @ đầu vào 48V

Giao tiếp với BMS

RS485

Giao tiếp với Cổng

RS485

Chức năng song song

Có, 12 đơn vị tiêu chuẩn, tối đa 16 đơn vị

Dải nhiệt độ làm việc

-20°C đến +50°C (Khi nhiệt độ môi trường vượt quá 30°C, công suất đầu ra thực tế sẽ giảm tương ứng)

Dải nhiệt độ bảo quản

-25°C đến +60°C

Vỏ

IP20 (Có BỘ KIT CHỐNG BỤI)

Độ ẩm tương đối

< 95% (Không ngưng tụ)

Độ cao

<4000M (Nếu độ cao vượt quá 2000 mét, công suất đầu ra thực tế sẽ giảm tương ứng)

Chứng nhận và Tiêu chuẩn

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

Thông số cơ khí

Kích thước (Dài x Rộng x Cao)

534mm × 300mm × 163mm

Kích thước lắp đặt (Dài x Rộng)

512mm × 245mm

Kích thước lỗ lắp đặt

Φ9mm/Φ10mm

Trọng lượng tịnh

12.7Kg
