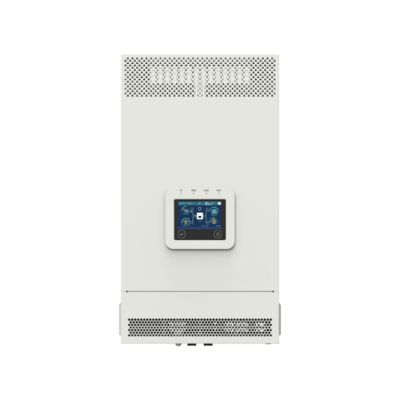

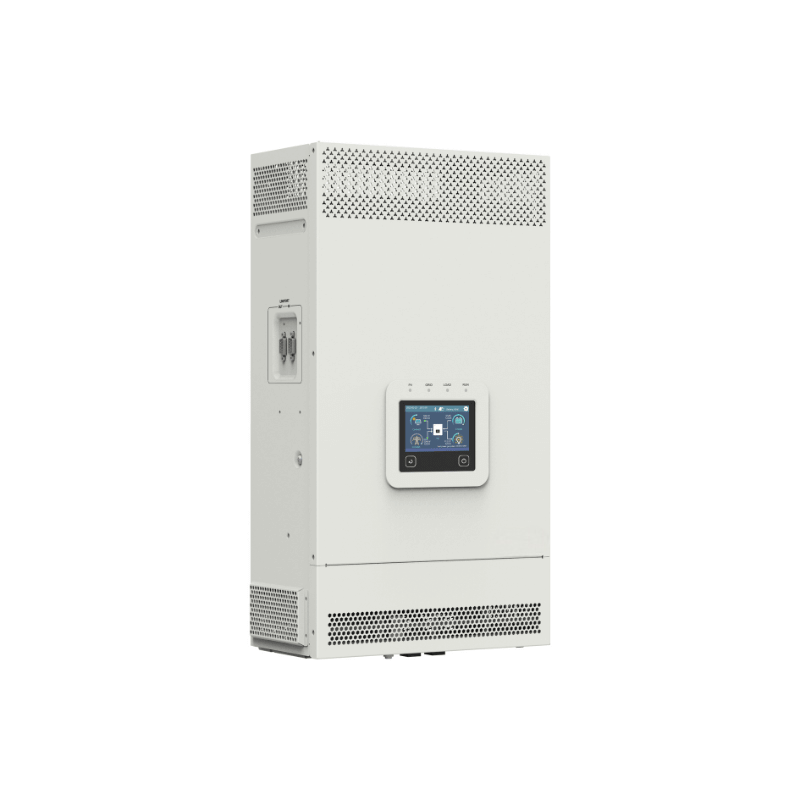

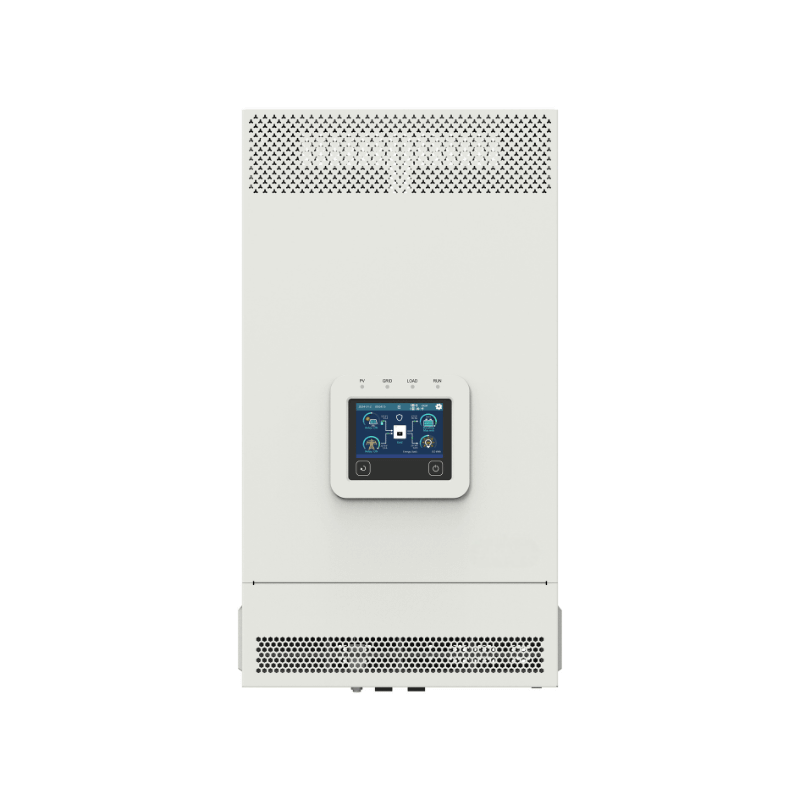

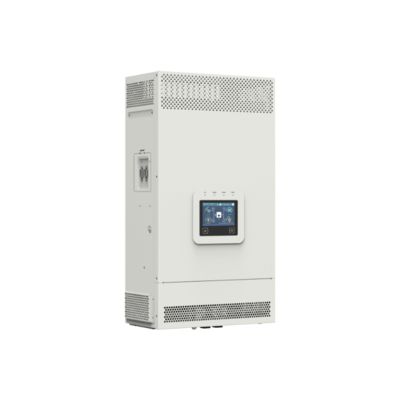

Bộ biến tần năng lượng mặt trời sóng sin chuẩn dòng KR 3500-6000W KR5542-1050P20/C

Model

KR5542-1050P20/C

Đầu vào tiện ích

Điện áp đầu vào tiện ích

176VAC đến 264VAC (Mặc định), 90VAC đến 285VAC (Có thể cấu hình)

Tần số đầu vào tiện ích

45Hz đến 65Hz

Dòng sạc tiện ích tối đa

100A

Thời gian phản hồi chuyển đổi

Thời gian phản hồi chuyển đổi – Bộ biến tần sang Tiện ích: 10ms
Thời gian phản hồi chuyển đổi – Tiện ích sang Bộ biến tần (khi công suất tải lớn hơn 100W): 20ms

Đầu ra bộ biến tần

Công suất định mức của bộ biến tần (@30℃)

5500W

Công suất đầu ra tăng đột biến trong 3 giây

8500W

Điện áp đầu ra bộ biến tần

220/230VAC±3%

Tần số bộ biến tần

50/60Hz±0.2%

Dạng sóng điện áp đầu ra

Sóng sin thuần

Hệ số công suất tải

0.2–1 (VA ≤ Công suất đầu ra định mức)

THDu (Tổng độ méo hài điện áp)

≤3% (tải điện trở 48V)

Hiệu suất tải tối đa

0.92

Hiệu suất bộ biến tần tối đa

0.94

Tải chính tối đa

5500W

Tải thứ hai tối đa

5500W

Điện áp cắt đầu ra chính

Bằng “UVW (Điện áp cảnh báo dưới điện áp)”

Điện áp cắt đầu ra thứ hai

Bằng “LVD (Điện áp ngắt kết nối điện áp thấp)”

Điện áp phục hồi đầu ra kép

Bằng “LVR (Điện áp kết nối lại điện áp thấp)”

Bộ điều khiển năng lượng mặt trời

Điện áp hở mạch tối đa của PV

500V (Ở nhiệt độ môi trường hoạt động tối thiểu);
440V (Ở 25℃)

Dải điện áp MPPT

85V đến 450V

Số lượng MPPT

2

Dòng điện đầu vào PV tối đa

Hai chiều, 2x16A

Dòng ngắn mạch PV tối đa

Hai chiều, 2x18A

Công suất đầu vào PV tối đa

2×3300W

Dòng sạc PV tối đa

100A

Hiệu suất tối đa của MPPT

≥99.5%

Pin

Điện áp định mức của pin

48VDC

Dải điện áp làm việc của pin

40.8VDC đến 64.0VDC

Dòng sạc tối đa của pin

100A

Khác

Tổn thất không tải

≤1.1A

Điều kiện thử nghiệm: Tiện ích, PV và Tải bị ngắt kết nối, đầu ra AC BẬT, quạt dừng, đầu vào @48V

Dòng điện chờ

≤0.8A

Điều kiện thử nghiệm: Tiện ích, PV và Tải bị ngắt kết nối, đầu ra AC TẮT, quạt dừng, đầu vào @48V

Giao tiếp với BMS

RS485

Giao tiếp với Cổng

RS485

Chức năng song song

Có, 12 thiết bị theo tiêu chuẩn, tối đa 16 thiết bị

Phạm vi nhiệt độ làm việc

-20℃ đến +50℃ (Khi nhiệt độ môi trường vượt quá 30℃, công suất đầu ra thực tế sẽ giảm đi một cách thích hợp)

Phạm vi nhiệt độ bảo quản

-25℃ đến +60℃

Vỏ

IP20 (VỚI BỘ CHỐNG BỤI)

Độ ẩm tương đối

< 95% (N.C.)

Độ cao

<4000M (Nếu độ cao vượt quá 2000 mét, công suất đầu ra thực tế sẽ giảm đi một cách thích hợp)

Chứng nhận và Tiêu chuẩn

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

Thông số cơ học

Kích thước (Dài x Rộng x Cao)

590mm × 300mm × 163mm

Kích thước lắp đặt (Dài x Rộng)

568mm × 245mm

Kích thước lỗ lắp

Φ9mm/Φ10mm

Khối lượng tịnh

15.5Kg
