CE + T 36KVA AC DC inverter Cabinet BRAVO 25 48/2303PH 36KVA 24KVA 12KVA Hệ thống
Dựa trên hệ thống biến tần mô-đun BRAVO 25 từ CE + T Power, cung cấp một hệ thống biến tần rất đáng tin cậy và linh hoạt
Giải pháp cung cấp điện cấp công nghiệp có thể mở rộng.
từ 3KVA đến 36KVA, và tương thích với đầu vào 48V DC và đầu ra 230V AC.
Được thiết kế đặc biệt cho các kịch bản như trạm cơ sở truyền thông, trung tâm dữ liệu và lưu trữ năng lượng năng lượng mới,
nó đáp ứng các yêu cầu về năng lượng cho sự ổn định và khả năng mở rộng cao trong các ứng dụng này.
Bảo vệ tải AC & DC;
Nhiều ứng dụng sáng tạo;
Tương thích với Inview S;
Phân chế: từ 2,7 kW đến 2 MW;
Từ các hệ thống nhỏ đến lớn.

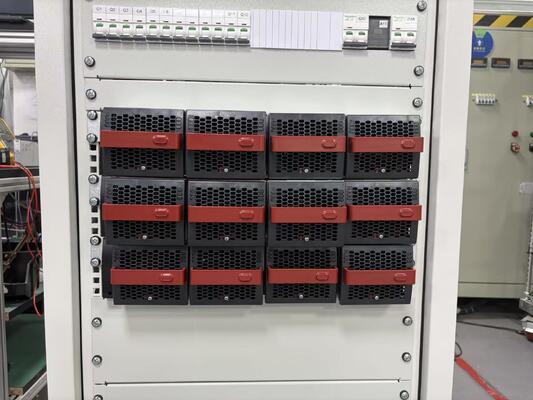

1. Inverter Module: BRAVO 25-MOD-48V-277/230VAC
Mô hình: T621D30201
Input/Output: 48V DC / 230V AC
Công suất: 3KVA (2.4KW)
Đặc điểm:
Thiết kế mô-đun mật độ cao với hỗ trợ cho bảo trì có thể đổi nóng
Khả năng mở rộng song song trong các hệ thống ba pha, hỗ trợ tối đa 12 mô-đun song song trên mỗi tủ
Hiệu quả > 96%, thích hợp cho hoạt động ở nhiệt độ cao trong môi trường công nghiệp (-40 °C ~ + 70 °C)

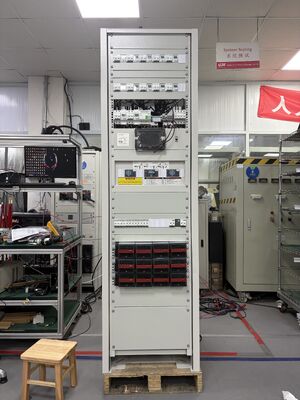

2. Hệ thống Cabinet: BRAVO 25 48/230 3PH 36KVA
Kích thước cơ học: 600 × 600 × 2100mm (bộ tiêu chuẩn 19 inch)
Cấu hình đầu vào / đầu ra
DC Input: 48VDC (Hỗ trợ cho busbar DC chung hoặc đầu vào mô-đun độc lập)
Nhập AC: 3 × 400VAC (Ba pha bốn dây)
Khả năng đầu ra AC: 3×400VAC, Lượng đầu ra tối đa: 36KVA
Các đặc điểm chính
Đơn vị giám sát thông minh: tích hợp với hệ thống giám sát INVIEW X và được trang bị màn hình cảm ứng 7 inch, cung cấp hiển thị điện áp, dòng điện,dữ liệu trạng thái và hiệu quả năng lượng của mô-đun.

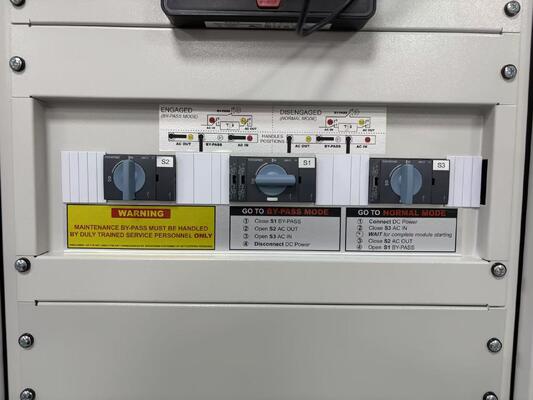

Bước bỏ thủ công (MBP): Hỗ trợ bảo trì không bị gián đoạn và chuyển đổi khẩn cấp.
Bảo vệ điện:
DC Input: 1P 63A Miniature Circuit Breaker (MCB) cho mỗi module độc lập
AC Input: 4P 63A bộ ngắt mạch chính
Output AC: 12 kênh của bộ ngắt mạch 2P 63A (mỗi kênh có các tiếp xúc phụ trợ)
Kiểm tra năng lượng: Kiểm tra năng lượng Schneider iEM2455 tích hợp (100A lớp 1, được chứng nhận MID), với hỗ trợ truyền thông RS485.
Kết nối IoT: Cổng IoT Schneider PAS700 tích hợp, hỗ trợ hoạt động và bảo trì từ xa cũng như quản lý nền tảng đám mây.
