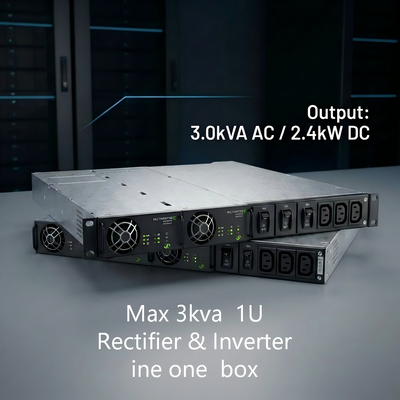

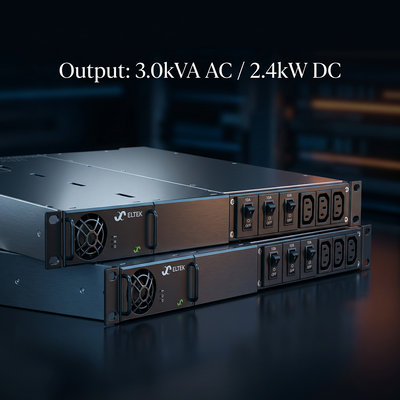

ELTEK CTOR0201.001 Hệ thống năng lượng đảo ngược với 3.0kVA AC & 2.4kW 115V 230V DC đầu vào trong Hệ thống 1U nhỏ gọn

Tại sao sử dụng hệ thống CTOR0201.001 3KVA Rectiver trong các trang web vô tuyến LTE / 5G / trung tâm dữ liệu nhỏ?

Các trang web truyền thống cần UPS riêng biệt cho tải AC (WiFi, các nút sợi) và bộ điều chỉnh cho DC (radio 48V).ngân hàng pin 48VDC cung cấp tải AC thông qua biến tần 3kVA và tải DC đồng thờiThiết kế cắm nóng và khả năng quá tải 150% (15s) đảm bảo thời gian hoạt động quan trọng cho các hệ thống ăng-ten phân tán (DAS) và thiết bị băng thông rộng mà không cần thêm một kệ biến tần độc lập.

Ưu điểm của " Rectiver CTOR0201.001 so với Standard Inverter + Rectifier " là gì?

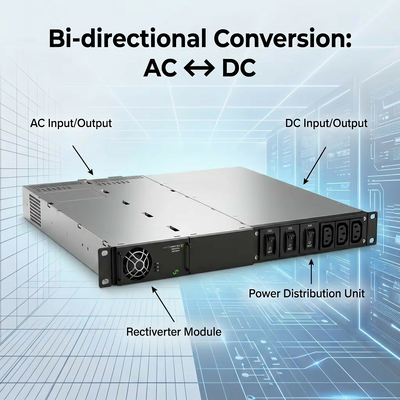

Một thiết lập sao lưu tiêu chuẩn đòi hỏi mộtmáy điều chỉnh (AC-DC)+Inverter (DC-AC)+ chuyển đổi chuyển đổi = 2U ~ 3U không gian.CTOR0201.001 Máy điều chỉnhthay thế nó bằng mộtMô-đun 1Uxử lý năng lượng hai chiều (AC?? DC). Nó chia sẻ cùng kiến trúc bộ điều khiển như các hệ thống Eltek DC và hỗ trợhoạt động song song với máy thẳng Flatpack2Kết quả: giảm 50% không gian giá đỡ, ít điểm thất bại hơn và hệ thống cáp đơn giản cho các tủ tín hiệu SCADA và đường sắt.

Làm thế nào để chọn 1U 3kVA Rectiver: CTOR0201.001 (230V) vs CTOR0201.004 (115V)?

Chọn đúng Rectiver phụ thuộc vào các tiêu chuẩn AC khu vực:

• CTOR0201.001:Chế độ mặc định230VAC(200-240V adj), 3kVA, 2400W DC, phù hợp với viễn thông châu Âu / châu Á / Trung Đông.

• CTOR0201.004:Chế độ mặc định115VAC(100-127V adj), 1.5kVA, 1200W DC, phù hợp với Bắc Mỹ.

  Cả hai đều chia sẻPhạm vi đầu vào 48VDC (40-58V)và1U 482x395x44mmđảm bảo pin 48V của bạn ngân hàng điện áp danh nghĩa là 53,5V (thường xuyên) trong phạm vi đầu ra DC điều chỉnh 43-58V

Làm thế nào để cài đặt CTOR0201.001: Load Breakers, IEC Sockets & DC M6 Bolt Connections?

CácCTOR0201.001hệ thống (config 241123.102 tương đương) đi kèm vớiBộ ngắt tải được lắp sẵn (2 cực, 10A)và3 ổ cắm phía trước IEC320-C13.

• DC Input:Kết nối hàng loạt thông quaVít M6(hỗ trợ lên đến 64A liên tục, 90A quá tải 15s).

• AC input/output:Các đầu vít 6mm2 cho L, N, PE.

• Có thể cắm nóng:Có thể được đưa vào / lấy ra dưới sức mạnh (với sự thận trọng) trong một giá đỡ hoạt động.

  Không cần bộ điều khiển để chuyển giao cơ bản, nhưng cổng RJ45 có sẵn để tích hợp Smartpack nếu cần sau này.

Các thông số:

Thông số kỹ thuật: Eltek Rectiver Integration/Standalone

2U 6KVA hệ thống Rectiver có sẵn để lựa chọn

FAQ:

Các câu hỏi về hệ thống xoay ngược Eltek CTOR0201.001 3kVA

• Q1: CTOR0201.001 có sạc pin không?​

  Đáp: Có, trong chế độ mạng, nó quản lý đầu ra DC (43-58V) để sạc pin và tải DC; trong chế độ biến tần, nó lấy từ pin.

• Q2: Có phải chỉ số 4kW đồng thời?​

  A: Tổng AC + DC được giới hạn ởtối đa 4kW; AC max 3kVA (2400W), DC max 2.4kW. tải AC có ưu tiên trong một số cấu hình.

• Q3: Nó có thể song song mà không có bộ điều khiển?​

  A: Nó có thể song song với máy chỉnh Flatpack2 nhưng cho đồng bộ hóa Rectiverter song song, một bộ điều khiển (Smartpack2) được khuyến cáo.

• Q4: Thời gian trì hoãn trước khi chuyển giao là bao lâu?​

  A:5mstrước khi chuyển sang chế độ pin / biến tần.

• Q5: Có phải 241123.102 là một cấu hình hợp lệ?​

  A: Có, tương tự như CTOR0201.001 cơ sở với chỉ địnhCác bộ ngắt tải và ổ cắm IEC, không có bộ điều khiển.
