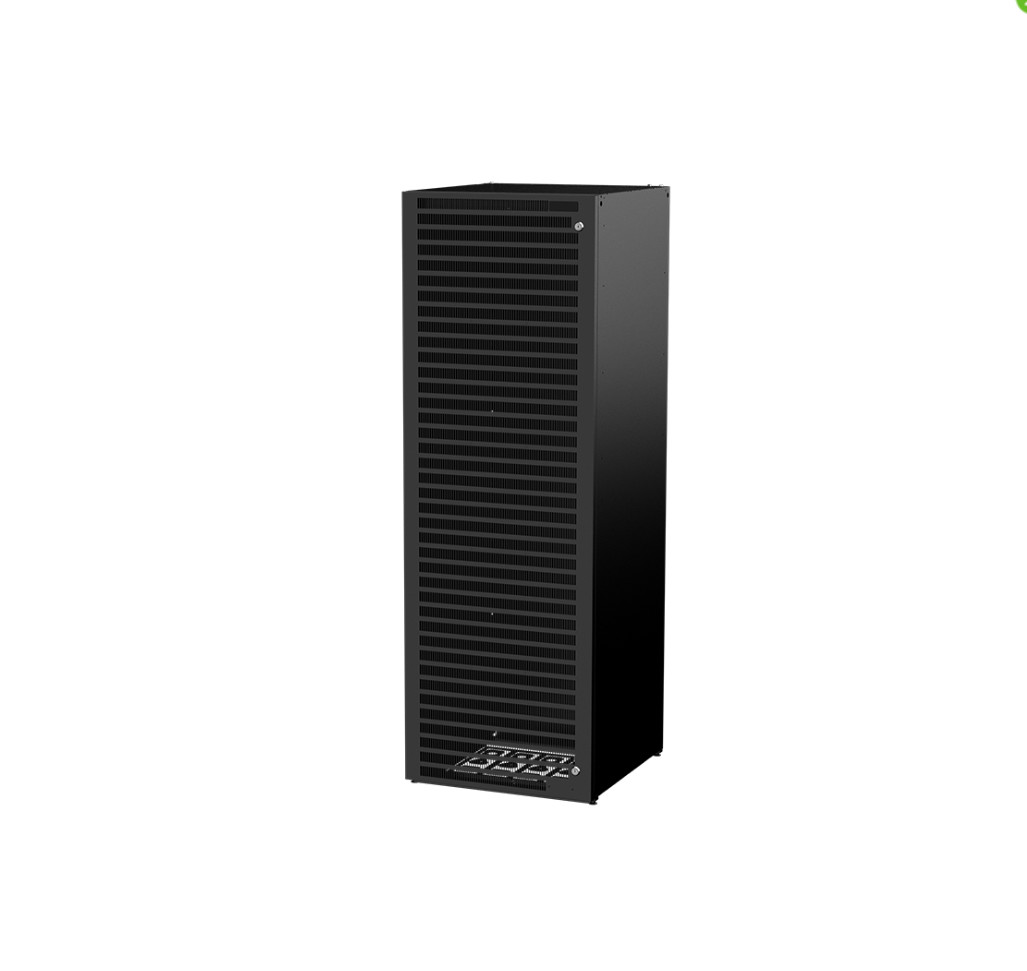

Eltek Design Telcom Enclosure Khung trong nhà Lắp ráp tủ viễn thông tủ trong nhà

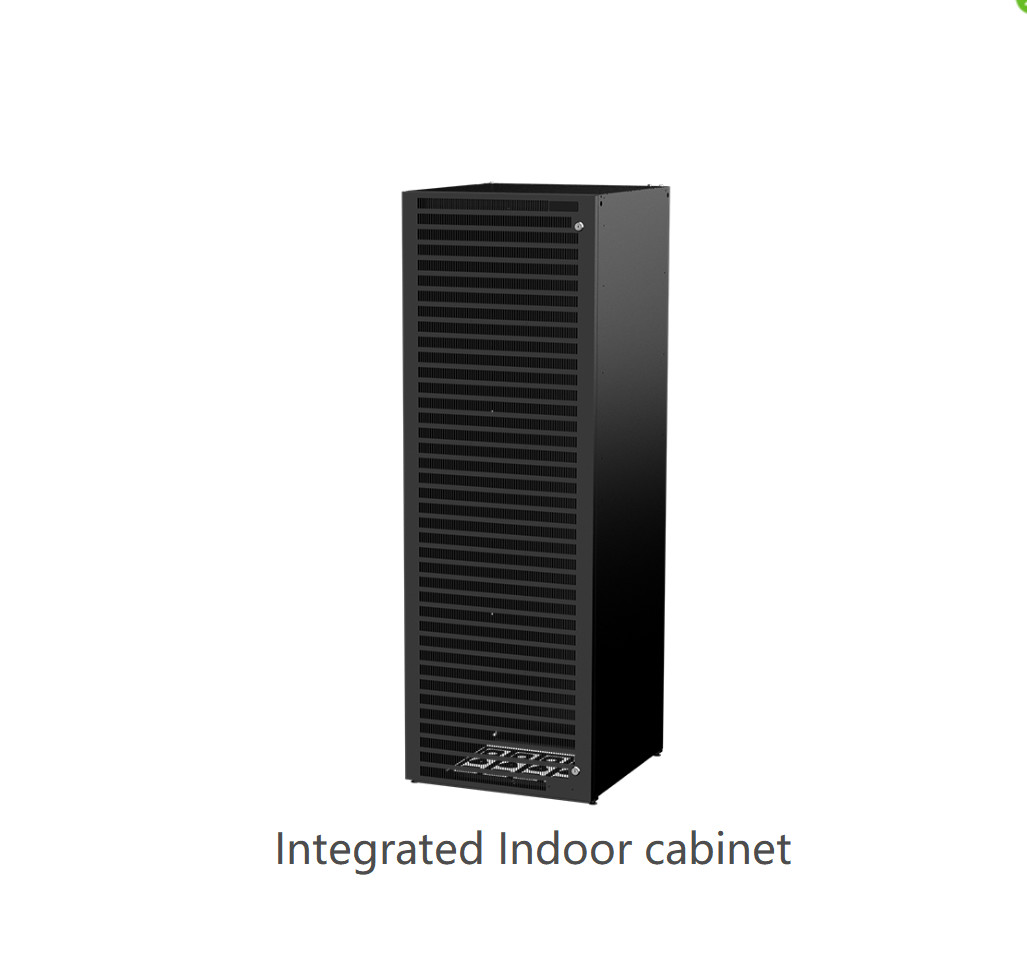

Dòng tủ khung tích hợp (IFC) được phát triển cho các ứng dụng trong nhà, tập trung vào lắp ráp hợp lý, sử dụng đa chức năng và vận chuyển đóng gói phẳng tùy chọn.
Các ứng dụng:
Các tủ được thiết kế để đáp ứng các yêu cầu đầy thách thức đối với các ứng dụng Viễn thông trong nhà, đặc biệt tập trung vào quản lý cáp, có hoặc không có pin dự phòng.
tùy chọn
|
0,7m 1,0m 1,2m 1,5m 1,8m 2,0m 2,2m mẫu W600xD400 W600xD400 W600xD600 W600xD600 W600xD400 W600xD400 W600xD600l W600xD600 W600xD600 |
| Chiều cao 714mm 1025mm 1203mm 1465mm 1780mm 1960mm 2180mm |
| Chiều rộng 596mm 596mm 596mm 596mm 596mm 596mm 596mm |
| Chiều sâu không cửa407mm 407mm 607mm 607mm 407/607mm 407/607mm 607mm |
| Cân nặng2)14kg 19kg 25kg 28kg 24,5/31,5kg 25,5 / 34kg 36,5kg |
|
Không gian tủ rack 13U (treo tường) 21U 25U 31U 38U 43U 47U 14U (gắn sàn) SỰ THI CÔNG |
| Vật liệu Thép mạ kẽm dày 0,7mm kết cấu chịu lực |
|
Hoàn thiện Hoàn thiện thép (không sơn) Sơn tĩnh điện màu đen, RAL 9005 |
|
Loại trực tiếp hàng đầu 5x PG21 5x PG28 |
| Chiều rộng lắp đặt giá đỡ 23 inch |
| Chân có thể điều chỉnh Chân có thể điều chỉnh, để dễ dàng cân bằng tủ. |
| Nối đất tủ Nối đất tủ được cung cấp thông qua hai điểm nối đất M6. |
|
Hộp công cụ đi kèm với tính năng hộp công cụ nằm ở dưới cùng dưới kệ pin;nó bao gồm tai nâng, cố định tường dấu ngoặc và các nhu yếu phẩm khác |
| Khả năng chịu trọng lượng tối đa của tủ là 1350kg/tủ. |
| TÙY CHỌN BÌA TRƯỚC |
|
Cửa Cửa thông gió hoàn toàn, có bản lề ở bên trái hoặc bên phải của tủ được bảo đảm bằng hai khóa cho phép mở 150 độ để truy cập tốt trong quá trình cài đặt |
| Nắp pin Nắp phần pin có thể tháo rời dễ dàng |
| Bảng điều khiển phía trước Các bảng điều khiển phần phía trước có lỗ thông hơi và mù khác nhau |
| SỰ LỰA CHỌN HỖN HỢP |
| Thanh treo 19 inch Thanh treo từ 23 đến 19 inch với nhiều độ dài khác nhau |
| Kệ hỗ trợ Kệ hỗ trợ thiết bị |
|
Giá đựng pin Giá đựng pin để chứa một chuỗi pin với cấu hình tối đa năm (5) ngăn đựng pin trên mỗi tủ Tải trọng tối đa 270kg mỗi kệ pin |
| Tùy chọn địa chấn Đáp ứng các yêu cầu địa chấn của Vùng 4 với bộ dụng cụ bổ sung tùy chọn |
| TIÊU CHUẨN THIẾT KẾ |
| An toàn IEC 60950-1:2005 , EN 60950-l:2006+All:2009 |
| Giao thông vận tải ETSI EN 300-019-2 |
|
Bảo vệ chống xâm nhập IP20 khi bảng thích hợp được cài đặt |
|
THÔNG TIN ĐẶT HÀNG Cxxxxxx.nnnn Tủ có hệ thống điện 1 (được đặt hàng thông qua Creator hoặc dự án Custom) D Cửa tăng thêm 28 mm cho độ sâu của tủ. 2) Không bao gồm cửa, vỏ trước và các tùy chọn. |
| Doc 900241.DS3 一 rev6 Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước |
