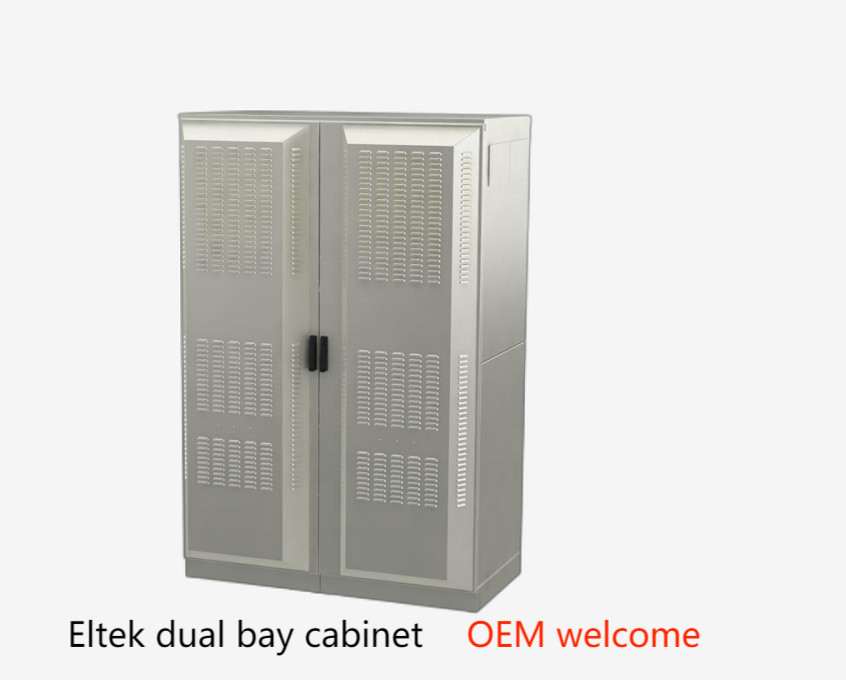

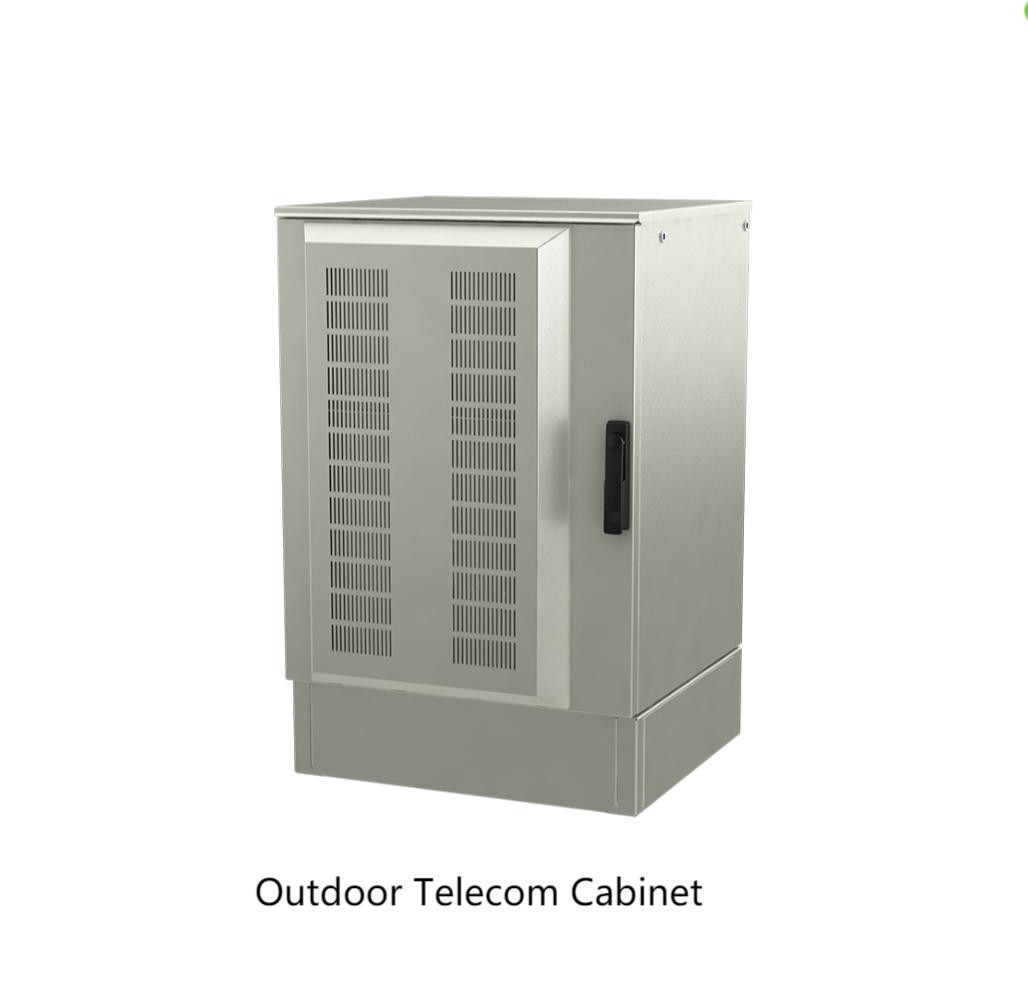

Tủ ngoài trời Eltek Loại 2 Tủ viễn thông: Giải pháp mạnh mẽ cho Hệ thống điện viễn thông DC ngoài trời
Tủ ngoài trời Loại 2 của Eltek là một nền tảng linh hoạt và dễ thích ứng được thiết kế để phục vụ nhiều ứng dụng. Nó tích hợp liền mạch các hệ thống điện, pin và thiết bị viễn thông/công nghiệp vào một vỏ bọc chắc chắn và bền bỉ, khiến nó trở thành lựa chọn lý tưởng cho nhiều tình huống triển khai ngoài trời khác nhau.
Các tính năng chính:
Không gian thiết bị 19 inch: Tủ cung cấp không gian rộng rãi để chứa thiết bị gắn trên giá 19 inch, đảm bảo khả năng tương thích với nhiều loại thiết bị viễn thông và công nghiệp.
Cách nhiệt tùy chọn: Để tăng cường bảo vệ môi trường, tủ có thể được trang bị cách nhiệt tùy chọn, giúp duy trì nhiệt độ bên trong tối ưu ngay cả trong điều kiện thời tiết khắc nghiệt.
Điện DC và Pin dự phòng: Được thiết kế đặc biệt cho các hệ thống điện viễn thông DC, tủ bao gồm các điều khoản cho pin dự phòng, đảm bảo nguồn điện không bị gián đoạn trong thời gian mất điện hoặc dao động.
Kết cấu nhôm: Tủ được làm từ nhôm chất lượng cao, mang lại độ bền tuyệt vời, khả năng chống ăn mòn và các đặc tính nhẹ để dễ dàng lắp đặt và vận chuyển.
Quản lý nhiệt gắn trên cửa: Quản lý nhiệt hiệu quả đạt được thông qua các giải pháp gắn trên cửa, có thể bao gồm quạt, bộ lọc hoặc máy điều hòa không khí, tùy thuộc vào các yêu cầu cụ thể của ứng dụng.
Các tùy chọn có sẵn:
Giải pháp làm mát: Chọn từ một loạt các tùy chọn làm mát, bao gồm quạt, bộ lọc hoặc máy điều hòa không khí, để phù hợp với nhu cầu về môi trường và vận hành của bạn.
Tùy chọn gắn: Tủ có thể được gắn trên sàn, tường hoặc cột, mang lại sự linh hoạt trong việc lắp đặt và triển khai.
Phần 3U cho Phân phối AC đường ray DIN: Để tăng thêm sự tiện lợi, tủ bao gồm một phần 3U được thiết kế đặc biệt để phân phối AC đường ray DIN, tạo điều kiện thuận lợi cho việc tích hợp dễ dàng các hệ thống điện AC.
Ứng dụng:
Tủ viễn thông ngoài trời Eltek Loại 2 phù hợp với nhiều ứng dụng, bao gồm:
Mạng truy cập vô tuyến (2G/3G/4G/LTE/WiMAX): Cung cấp năng lượng và bảo vệ đáng tin cậy cho các trạm gốc và các thiết bị truy cập vô tuyến khác.
Mạng quang: Đảm bảo tính toàn vẹn và hiệu suất của các hệ thống truyền dẫn quang trong môi trường ngoài trời.
Truyền hình cáp: Hỗ trợ việc triển khai cơ sở hạ tầng truyền hình cáp ở những địa điểm xa xôi hoặc đầy thách thức.
DSL: Tạo điều kiện cho việc lắp đặt thiết bị DSL trong các tủ ngoài trời để truy cập băng thông rộng.
SCADA: Cung cấp một vỏ bọc mạnh mẽ cho các hệ thống Điều khiển giám sát và Thu thập dữ liệu trong các ứng dụng công nghiệp và tiện ích.
Đường sắt và Tàu điện ngầm: Đáp ứng các yêu cầu nghiêm ngặt của hệ thống đường sắt và tàu điện ngầm về cơ sở hạ tầng điện và thông tin liên lạc đáng tin cậy.
Phân phối điện: Phục vụ như một vỏ bọc an toàn và hiệu quả cho thiết bị phân phối điện trong môi trường ngoài trời.
| Mô hình | 15U | 22U | ||
| THÔNG SỐ KỸ THUẬT VẬT LÝ | ||||
| Chiều cao bên ngoài | 743mm (29,3”) 1047,5mm (41,2”) | |||
| Chiều rộng bên ngoài | 586mm (23,1”) 586mm (23,1”) | |||
| Độ sâu bên ngoài * | 543mm (21,4”) 543mm (21,4”) | |||
| Khối lượng tịnh* | 20kg (44,libs) 24kg (52,9lbs) | |||
| Chiều cao gắn có thể sử dụng | 12U (533mm / 21,0”) 19U (844mm / 33”) | |||
| * thông tin không chứa tùy chọn quản lý nhiệt | ||||
| TÙY CHỌN QUẢN LÝ NHIỆT! | ||||
|
Giải pháp quạt và bộ lọc - Công suất làm mát (ở AT=10°C) - Thông số kỹ thuật quạt - Điều khiển tốc độ quạt - Thông số kỹ thuật bộ lọc - Thông tin vật lý |
700W 48Vdc / 76W / IP44 Điều chỉnh nhiệt độ Bộ lọc xả lũ lũy tiến; 0,1m2. Lớp lọc F5 (EN 779) Thêm 53mm (2,1”) vào độ sâu tủ, thêm 8,4kg (18,5lbs) vào trọng lượng tủ. |
|||
|
Bộ phận điều hòa không khí (chạy bằng AC) - Công suất làm mát (ở 35C/35C) - Công suất sưởi - Đầu vào nguồn - Thông tin vật lý |
570W ở 50Hz / 645W ở 60Hz 500W tích hợp 230Vac +/-10%, 50/60HZ Thêm 263mm (10,4”) vào độ sâu tủ, thêm 28,4kg (62,6lbs) vào trọng lượng tủ. |
|||
|
Bộ phận điều hòa không khí (chạy bằng DC) - Công suất làm mát (ở 35C/35C) - Công suất sưởi - Đầu vào nguồn - Thông tin vật lý |
520W 500W tích hợp 48Vdc danh định (46Vdc - 56Vdc) Thêm 212mm (8,3”) vào độ sâu tủ, thêm 23kg (50,7lbs) vào trọng lượng tủ. |
|||
| Tất cả các mẫu | ||||
| THÔNG SỐ KỸ THUẬT XÂY DỰNG | ||||
|
Vật liệu da Vật liệu khung Sơn tĩnh điện Cách nhiệt |
Nhôm dày 1,5mm (0,06") (nhẹ, chống ăn mòn) Thép mạ kẽm Lớp phủ RAL 7035 màu xám nhạt Polyester ngoài trời Cách nhiệt ô kín (tùy chọn) |
|||
| Mẫu gắn đường ray | Tiêu chuẩn EIA với các lỗ cho đai ốc lồng | |||
| Định hướng | Gắn 19” | |||
| THÔNG SỐ KỸ THUẬT CỬA | ||||
| Chốt | Chốt hai điểm, với xi lanh khóa euro tùy chọn | |||
| Gioăng | Được xếp hạng UL để sử dụng ngoài trời | |||
| Chặn cửa / Chốt cửa | Chốt gió để giữ cửa trong khi bảo trì (120°) | |||
| THÔNG SỐ KỸ THUẬT VÀ TÙY CHỌN KHÁC | ||||
| Ống dẫn cáp | Truy cập cáp phía dưới thông qua đường cắt lx FL21 | Các tùy chọn khác nhau có sẵn | ||
| Khay pin |
Khay 19” Không gian (R x S): 448,5mm x 398mm (17,6” x 15,6”) Tối đa. Tải trọng 150kg (330 lbs) |
Mỗi khay nặng 2,1kg (4,6lbs) | ||
| Thanh nối đất | 4xM6 chèn trên 19n đường ray, trái/phải | |||
| Máy sưởi | Tùy chọn 500W | Bộ nặng 1,3kg (2,9lbs) | ||
| Bệ |
Bệ cao 152mm (6”) tùy chọn. Dấu chân (R x S): 579mm x 517mm (22,8” x 20,4”) |
Nặng 7,6kg (16,7lbs) | ||
| Giá đỡ gắn |
Tường hoặc cột bằng thép không gỉ Đường kính cột 0 60-115mm Tải trọng tối đa 200Kg (441 lbs) |
Nặng 11kg (24,2lbs) | ||
| Tai nâng | 4 tai kim loại tấm có thể tháo rời được kết nối với 4 bu lông M8 | |||
| Thông tin đóng gói | Các lô hàng được thực hiện ở vị trí thẳng đứng trên pallet gỗ | Nặng 7kg (15,4lbs) | ||
| TIÊU CHUẨN THIẾT KẾ | ||||
| Điện | IEC 60950, UL 60950*, CAN CSA-C22.2 No. 60950-1-03 (Tùy thuộc vào Thiết bị được Cài đặt) | |||
| EMC | ETSI EN 300 386 V.l.3.1, EN 61000-6-3, EN 61000-6-2 | |||
| Môi trường | ETS 300 019, Bảo vệ xâm nhập: EN 60529 IP55 | |||
| Doc234747.DS3-revl0 | Thông số kỹ thuật có thể thay đổi mà không cần báo trước | |||
